【导读】做过硬件设计，尤其是做过DC-DC这部分的硬件工程师应该对上图中的大电流共模滤波器相当熟悉，我们都用它来解决DC-DC这部分的共模干扰。说到这里我觉得我们有必要稍微了解一下我们的这位老盆友----共模电感的前世今生：

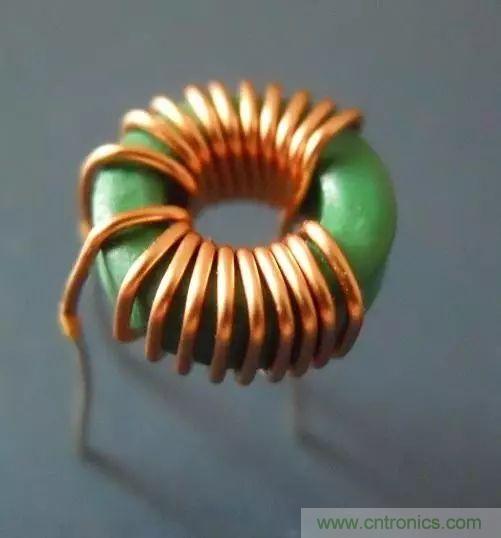

图：绕线共模电感
做过硬件设计，尤其是做过DC-DC这部分的硬件工程师应该对上图中的大电流共模滤波器相当熟悉，我们都用它来解决DC-DC这部分的共模干扰。说到这里我觉得我们有必要稍微了解一下我们的这位老盆友----共模电感的前世今生：
韬略现引进源自MIT的军工黑科技！让我们来干掉传统的老方法！教你解决传导骚扰的新姿势，赶紧GET起来！
让我们有请今天的明星：BDL（Balanced Dual-Line EMI Filter）平衡双线滤波器，即：BDL滤波器
BDL滤波器是一款新型EMI器件，与传统EMI处理方式相比它具有以下特点：

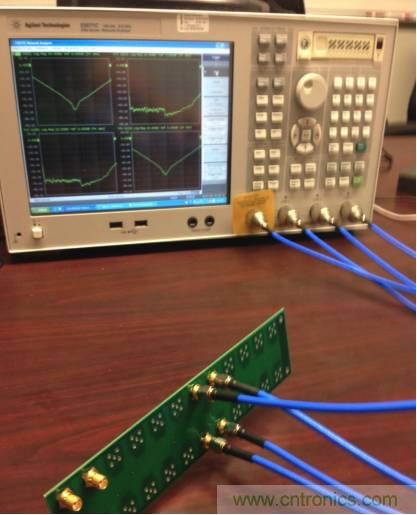

为了方便测试我们这里使用了特殊的夹具以及Agilent E5071C ENA 网络分析仪

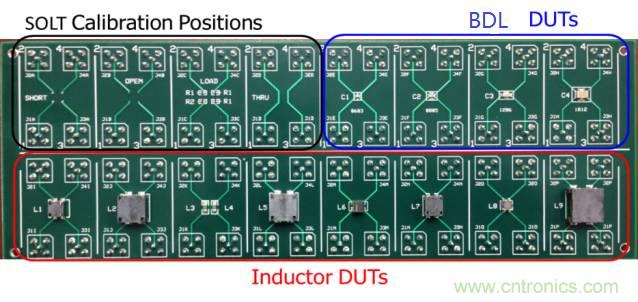

测试夹具图

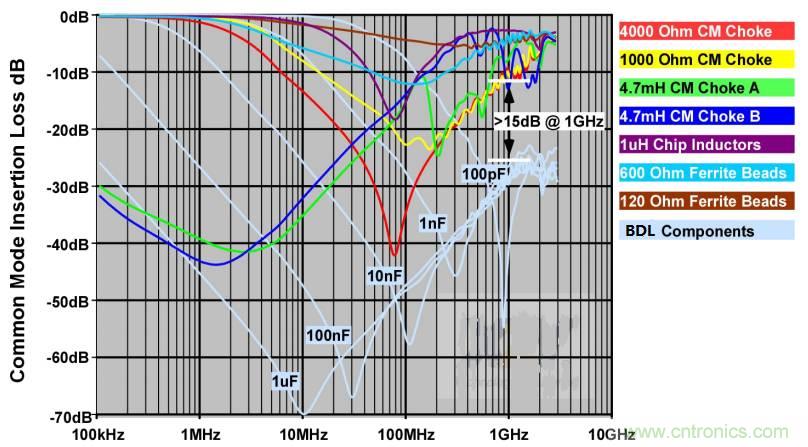

测试数据对比
BDL滤波器具有优于常规滤波器件（共模电感，磁珠等）的插损曲线，使其有能力用来替代常规滤波器件或滤波网络（RC,LC,π型）。（这里是重点，敲黑板！）
● 使用它你的PCB版面积可节约75%
● 结构高度大致可降低80% ，电源轻、薄、小的设计梦想立刻达成！
● 关键他不贵，比共模电感价格还低！
● 从手工插件直接进化到SMT安装，省的不是一点点！
● 您关心的传导的问题，只会更好！ 日系大厂实测数据 有图，有真相！
电源行业降成本“”新技术“”绝无仅有！节约都是钱啊！放心！老板们都不瞎！
赶快学会用它，升职加薪非你莫属！！
啥，不相信？其实我也不是很确定，直到我看到了这个

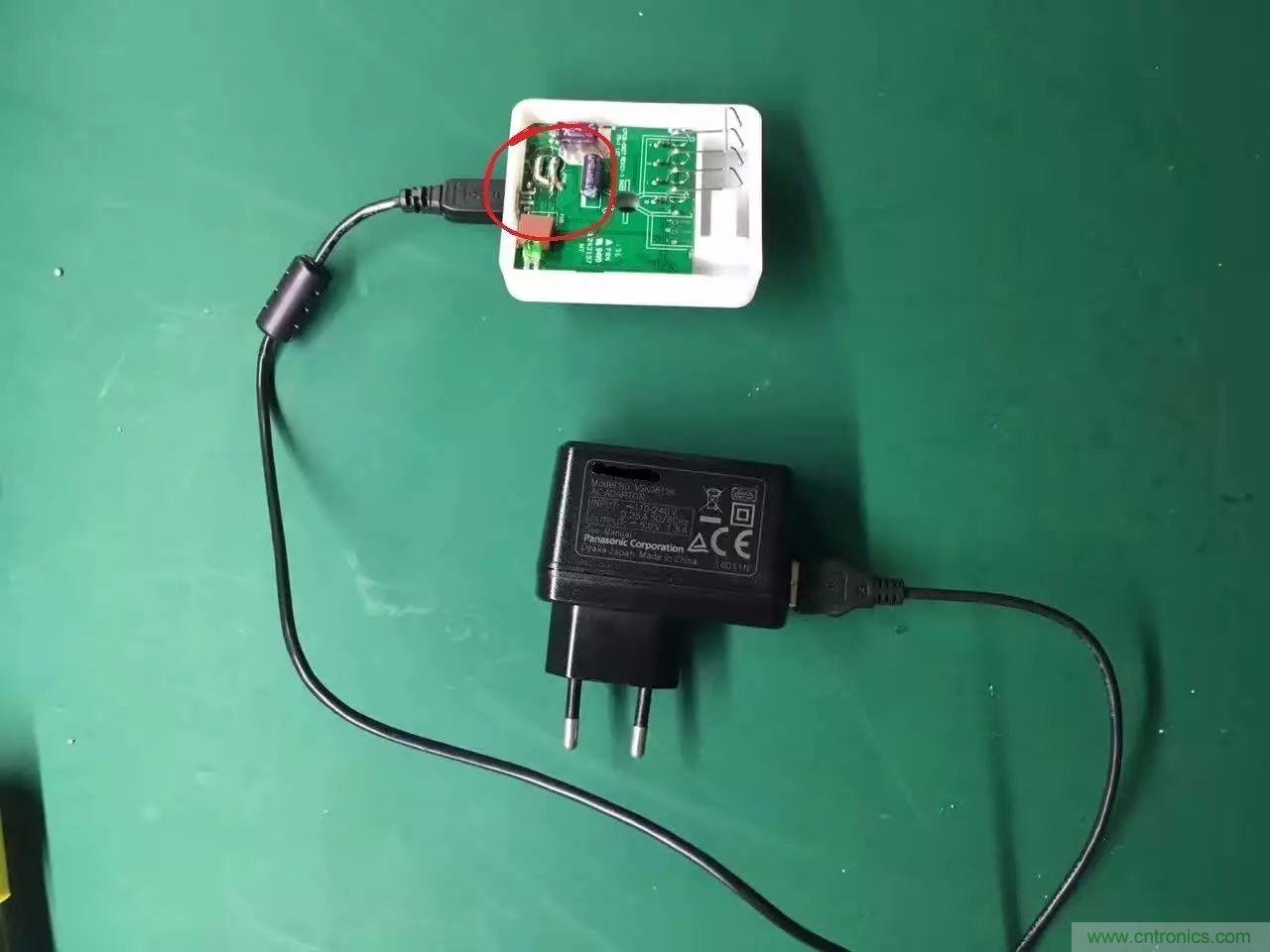

某日系品牌电源适配器传导骚扰测试结果不理想，我司工程师现场整改，准备使用BDL滤波器替换共模电感，红圈处为原电源共模电感位置，

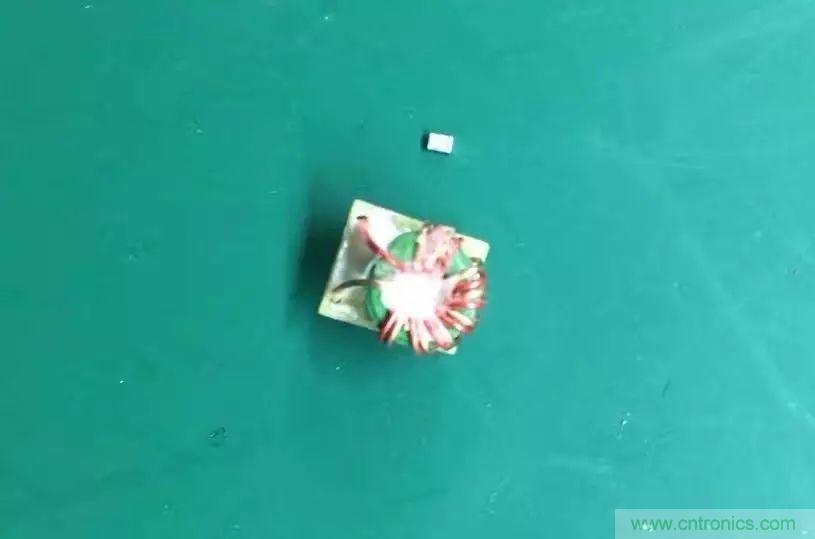

原共模电感与BDL滤波器外型对比（BDL:旁边的大个，你是不是看不起我？）

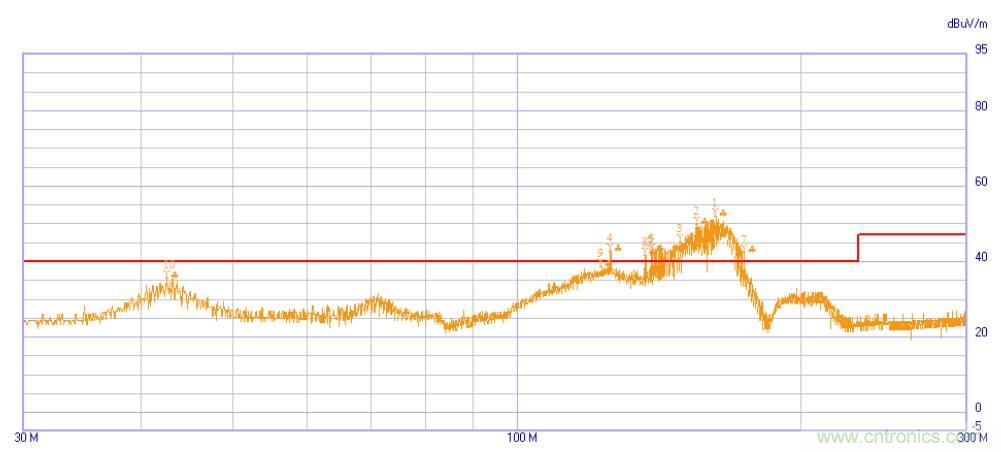

替换前测试数据

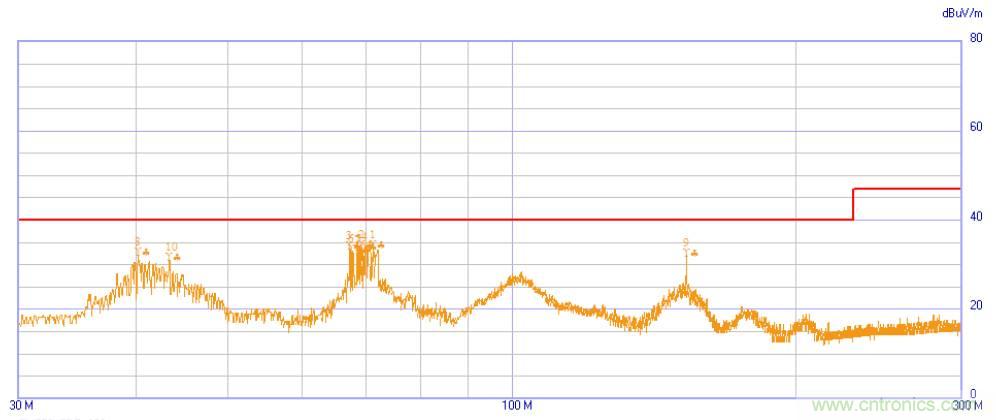

替换后（使用BDL滤波器替换掉其原来的共模电感），数据完美，没毛病！
