【导读】近日，大联大控股宣布，旗下集团世平推出基于Atmel、ST、TI、Toshiba的 Bluetooth 4.0 BLE多功能智能手表解决方案，Bluetooth 4.0 BLE技术的主要特点是低能耗、高速度。
据预测，可穿戴设备在未来5年内的市场规模将达到500亿美元，从智能手环到健身跟踪器，各个可穿戴设备市场都呈现出持续增长的趋势。但凡日常生活用品，如衣服、手环、眼镜甚至帽子等，都可以应用蓝牙无线技术将采集来的活动数据，发送到智能手机或平板计算机的应用软件上，透过云端的数据分析，将生活健康提示等信息反馈给用户。而以低能耗、高速度为主要特点的Bluetooth 4.0 BLE技术很快会成为可穿戴技术约定俗成的连接解决方案。为此，大联大世平特别推出了基于Bluetooth 4.0 BLE技术的多个多功能智能手表方案，其功能包括环境感知、健康监测、数据管理等等。

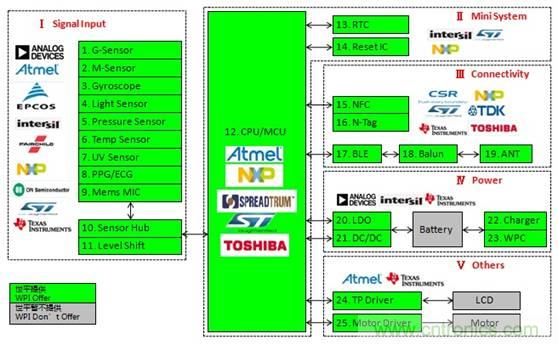

图示1-大联大世平Bluetooth 4.0 BLE 智能可穿戴方案框图
一、大联大世平基于Atmel ATSAM4L的多功能智能手表解决方案

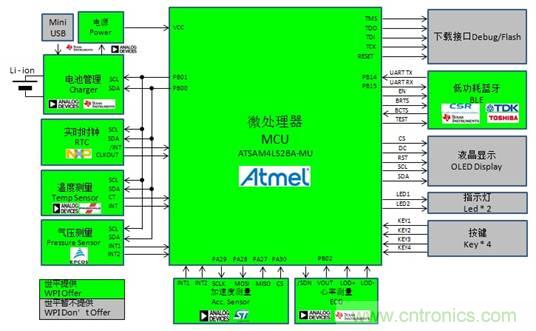

图示2-大联大世平基于Atmel ATSAM4L的多功能智能手表功能框图
功能描述
① 时间记录功能：时间记录功能（年、月、日、星期、时、分、秒）、闹铃功能、秒表功能。
② 温度测量功能：过温、欠温报警功能。
③ 气压测量功能：根据气压值计算高度。
④ 加速度测量功能：3轴加速度测量、计步功能、跌倒监测（选作）。
⑤ 心率测量功能：心电信号测量、心率数据计算、导联脱落监测。
⑥ OLED显示功能：显示时间与日期、温度、气压、加速度数据、心率。
⑦ 电池管理功能：电池充电管理、电池放电管理。
⑧ 蓝牙数据传输功能：向BLE设备传输温度数据、气压数据、加速度数据、传输心率数据。
重要特征
①采用Atmel ATSAM4LS2BA M4处理器，最高可达48MHz ；
②采用TDK超小尺寸蓝牙模块；
③采用NXP PCF8563T低功耗的CMOS实时时钟/日历芯片；
④温度测量采用ADI ADT7420 ±0.25°C精度、 16位数字I2C温度传感器；
⑤气压测量采用EPCOS T5402测量范围在300 hPa ~ 1100 hPa数字气压传感器；
⑥加速度测量采用ADI ADXL362超低功耗、3轴MEMS加速度计；
⑦心率测量采用ADI AD8232单导联心率监护模拟前端。

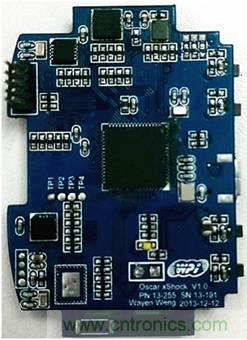

图示3-大联大世平基于Atmel ATSAM4L的多功能智能手表解决方案照片
二、大联大世平基于ST STM32L151 光采集监测心率手表解决方案

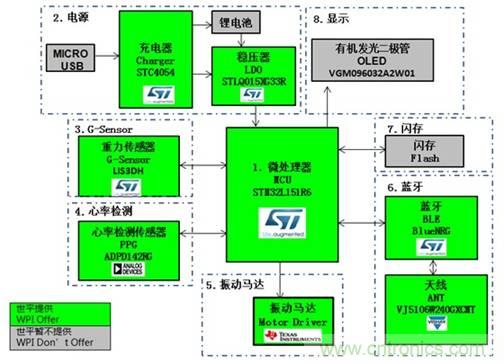

图示4-大联大世平基于ST STM32L151 光采集监测心率手表功能框图
功能描述
① 计步功能的检测：当人行走时，能够根据加速度的变化采集步数数据。
② 心率的检测：将ADPD142RG的绿色LED灯贴近人的动脉时，能够利用光的反射对心跳进行监测。
③ 支持蓝牙低功耗4.0无线通信：BlueNRG将计步数据与心跳检测数据利用BLE模块发送到手机上。
重要特征
①采用ST STM32L151高性能ARM Cortex-M3 32位内核芯片，在32MHz时高达33DMIPS；
②采用ST BlueNRG嵌入BlueNRG4.0 Low-Energy协议栈蓝牙网络处理芯片；
③加速度测量采用ST LIS3DH超低功耗、3轴MEMS加速度计；
④心率监测采用ADI ADPD142RG红绿光LED测心率。

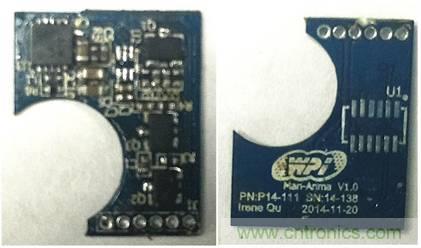

图示5-大联大世平基于ST STM32L151 光采集监测心率模块照片
三、大联大世平基于ST STM32L151 单导联心率监护手表解决方案

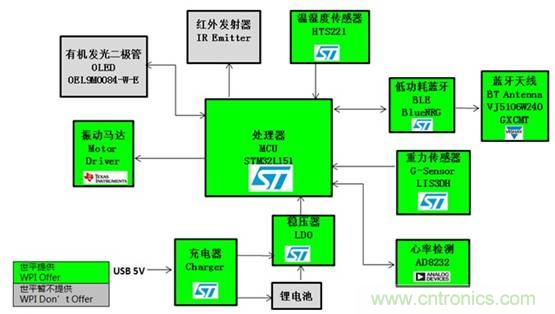

图示6-大联大世平基于ST STM32L151 单导联心率监护手表功能框图
功能描述
① OLED界面显示：界面会在不同情况下显示：无连接状态、有连接状态、睡眠状态、卡路里、步数、距离、完成度、警告、提醒（包括久坐提醒、闹钟）、环境温湿度，心率状况，大气压，紫外线强度，充电显示，显示24小时制时间。
② 按键控制功能：通过按键，控制不同功能及OLED界面显示。
③ 数据存储功能：支持运动数据和睡眠数据存储。
④ 同步数据功能：通过蓝牙4.0与移动设备同步。
重要特征
①采用ST STM32L151高性能ARM Cortex-M3 32位内核芯片，在32MHz时高达33DMIPS；
②采用ST BlueNRG嵌入BlueNRG4.0 Low-Energy协议栈蓝牙网络处理芯片；
③加速度测量采用ST LIS3DH超低功耗、3轴MEMS加速度计；
④温湿度测量采用ST HTS221电容数字传感器；
⑤心率测量采用ADI AD8232单导联心率监护模拟前端。
四、大联大世平基于TI CC2541带计步功能手表解决方案

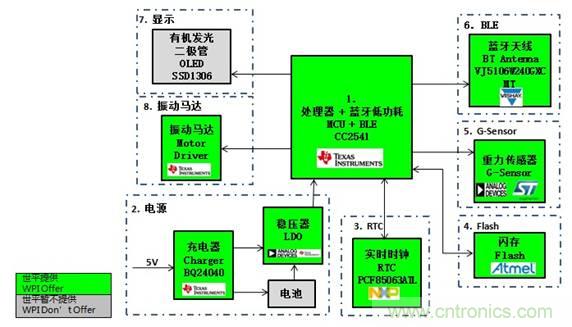

图示7-大联大世平基于TI CC2541带计步功能手表功能框图
功能描述
① OLED界面显示：界面会在不同情况下显示：无连接状态、有连接状态、睡眠状态、卡路里、步数、距离、完成度、警告、提醒（包括久坐提醒、闹钟）、充电显示，显示24小时制时间。
② 敲击功能：敲击一次，切换显示内容敲击四次；切换设备模式（追踪睡眠或追踪运动）。
③ 数据存储功能：支持运动数据和睡眠数据存储。
④ 同步数据功能：通过蓝牙4.0与移动设备同步。
重要特征
①采用TI CC2541低能耗2.4GHz蓝牙应用的SoC解决方案；
②采用NXP PCF8563T低功耗的CMOS实时时钟/日历芯片；
③加速度测量采用ADI ADXL345超低功耗、3轴MEMS加速度计。

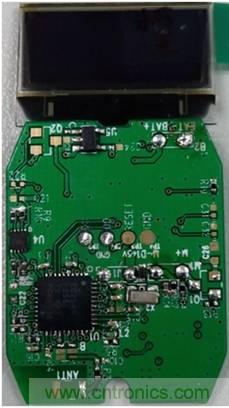

图示8-大联大世平基于TI CC2541带计步功能手表解决方案照片
五、大联大世平基于Toshiba TZ1001 高集成度智能手表解决方案

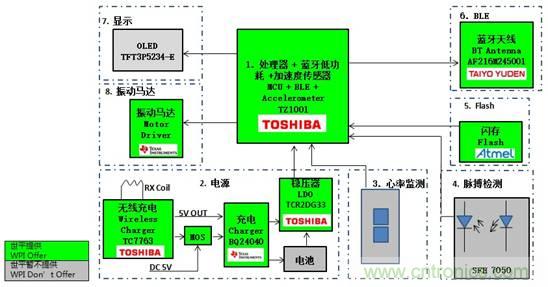

图示9-大联大世平基于Toshiba TZ1001 高集成度智能手表功能框图
功能描述
① OLED界面显示：界面会在不同情况下显示卡路里、步数、距离、完成度、心电显示、脉搏显示、充电显示，显示时间。
② 两个功能按键：
• 左按键长按：设备开机或关机；
• 左按键按一次：进入启动模式后，进入测量页面；
• 左按键按两次：进入启动模式后，进入体验页面；
• 右按键按一次：进入启动模式后，打开蓝牙，和手机进行连接。
③ 同步数据功能：通过蓝牙4.0与移动设备同步时间、心电、脉搏、计步等数据。
重要特征
①采用集成了符合低功耗的Bluetooth 4.0，以及传感器和处理器，专门应用于穿戴式装置的Toshiba TZ1001；
②采用Toshiba TC7763符合Qi无线充电标准、可实现最高达5w输出功率的无线充电芯片；
③采用Toshiba TCR2DG33 LDO进行电压转换供电给主芯片。
