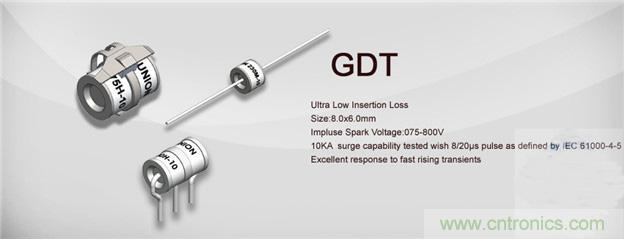

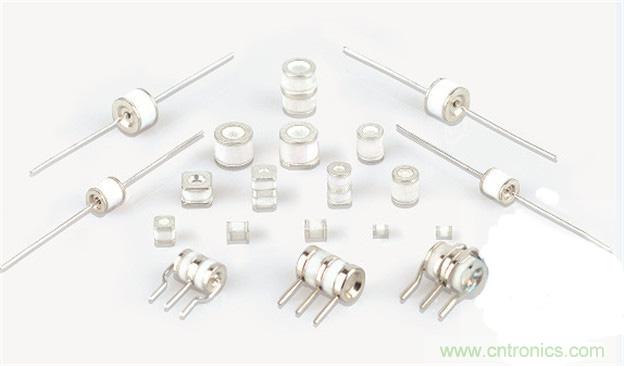

在电源系统的防雷保护电路中，陶瓷气体放电管与压敏电阻配合应用的方案很常见了，尤其是在通信系统、铁路等领域已被广泛应用。在电路保护方案中，压敏电阻配合GDT应用，虽然有很多优势，如：控制压敏电阻的劣化、降低残压等，但是，在实际应用过程中，如果电路设计方案不妥当或电路保护元器件选型失误的话，会导致保护电路出现燃烧、爆炸等故障，继而影响系统的正常运行。接下来，将会介绍针对GDT与压敏电阻配合应用中，会出现的问题发表见解，希望能够帮助到有需求的您！

一、陶瓷气体放电管与压敏电阻串联的问题

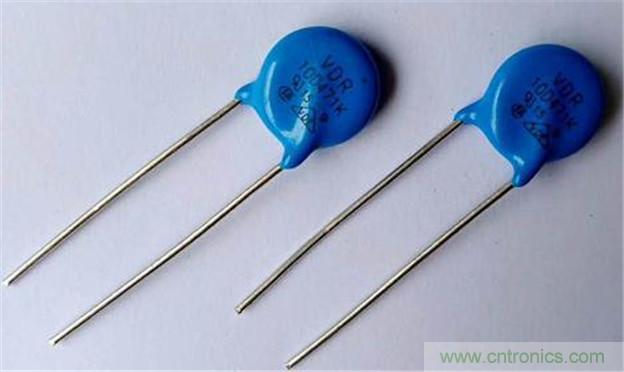

在防雷电路保护中，除了要重视电路保护效果之外，还要关注的另外一个重点是，防雷保护器件失效时对电路的影响。陶瓷气体放电管与哪种类型压敏电阻的配合应用，与保护电路的可靠安全性息息相关。目前，在防雷电路保护中，使用的压敏电阻类型有：压敏电阻串联保险丝、压敏电阻贴装温度保险丝、带机械脱扣模式的压敏电阻等，具体运行工作情况如下：

1）GDT与压敏电阻串联保险丝或贴装温度保险丝：在运行之中，压敏电阻发生击穿短路失效后，倘若电路中的短路电流无法熔断保险丝，此时串联的陶瓷气体放电管将会从辉光放电转为弧光放电，高热会导致PCB板或组装的塑料外壳发生燃烧或GDT炸裂。

2）GDT与带机械脱扣模式的压敏电阻：带机械脱扣模式的压敏电阻具有很好的失效保护功能，就算出现异常时，也可以使保护电路与电源安全脱离开。

二、陶瓷气体放电管与压敏电阻并联的问题

在某些保护电路上，会用到陶瓷气体放电管与压敏电阻并联应用的模式，这种情况下，基本上不存在续流的问题。压敏电阻与GDT并联，主要是利用压敏电阻来响应过电压的波头，然后依靠压敏电阻的残压将陶瓷气体放电管点火导通泄放大的冲击电流。

在这种电路保护方案中，压敏电阻的压敏电压选择是决定保护效果的关键。如果压敏电阻的压敏电压过低，将会出现压敏电阻被损坏，而陶瓷气体放电管不工作的现象，根本起不到保护电路的作用。

三、陶瓷气体放电管与压敏电阻组合为一体的问题

如今，陶瓷气体放电管与压敏电阻组合成一体化、小型化的防雷模块，广泛应用于铁路系统和通信行业。在陶瓷气体放电管与压敏电阻组合为一体化的保护电路中，如何进行电路连接是保障一体化防雷模块安全可靠性的关键。

工程师发表了看法：

1）不建议陶瓷气体放电管与压敏电阻进行贴面焊接，由于这两者的热膨胀系数不同，如果将GDT直接焊接在压敏电阻的基片银面上，遭受强电流冲击时，会直接损坏。

2）为了保证防雷模块失效后能够安全脱离电源系统，此时，失效保护的脱扣点位置和脱扣模式非常重要。
