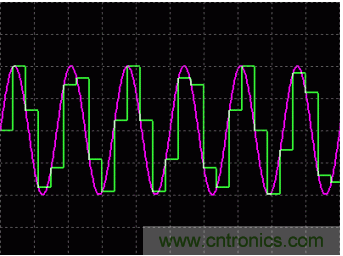

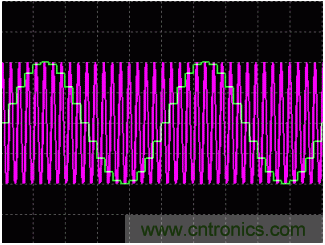

图 2 所示是在频域的表现形式，从图中可以看出，频率高于 f ≥ fs/2 的信号被镜像到 fs/2。为了避免这种现象，必须保证信号中没有更高的频率成份。因此，我们必须了解信号的最高频率，采样频率需要高于这个频率的两倍。一种最原始的考虑是从数字域解决这个问题，但这显然是不可取的，因为一旦完成信号采样，有些信号混叠到所感兴趣的频段，则无法从信号中移除这些频率成份。抗混叠滤波必须在模拟域进行，即在信号采样之前。

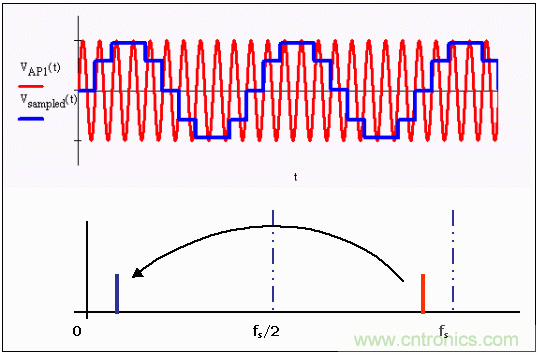

图 2. 频域中的混叠现象，欠采样信号镜像到 fs/2。



下一步 — 设计抗混叠滤波器。设计抗混叠滤波器需要首先确定所希望的滤波特性(截止频率、过渡带衰减等)，然后选择能够满足应用需求的最佳滤波方案(有时称为滤波器类型)。一般情况下，采用过采样、而且过采样频率越高，滤波器设计越容易。但是，过采样需要更高速率的 ADC，成本也越高。



例如，过采样因子为 8 时，采样频率是最高信号频率的八倍。这在 ADC 成本和滤波器复杂度方面达到了一个较好的折衷。假设 ADC 分辨率为 14 位，能够提供 80dB 的信噪比(SNR)。采用一半的采样率(这里为信号频率的 4 倍)时，低通滤波器需要提供 80dB 的衰减，以确保所有杂散信号经过足够的衰减，不会出现在采样后的信号中。这意味着在过渡带内需要提供每倍频程 40dB 的衰减，需要高阶滤波器达到这一设计要求。7 阶巴特沃斯滤波器能够满足上述要求，但对于具体应用并非最佳选择。可针对不同的应用选择不同的滤波器类型，图 3 所示为巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器的频响特性。从图中可以看出，它们具有不同的通带、过渡带特性。椭圆滤波器与巴特沃斯滤波器相比，椭圆滤波器的过渡带更陡峭，但其相频特性较差。应根据具体应用选择滤波器类型，对于普通的数据采集系统，可以选用巴特沃斯滤波器(或贝塞尔滤波器)，如果对相位精度要求不高的话，也可以选择切比雪夫、甚至椭圆滤波器。

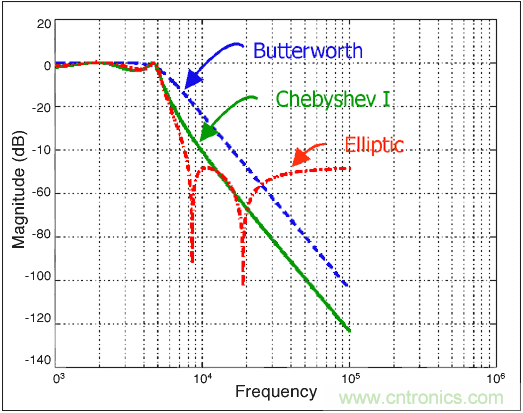

图 3. 不同滤波器频率响应的比较



通用的 A/D 转换器有：用于中等速率的 SAR (逐次逼近) ADC；用于高速到超高速率的闪速 ADC；用于低速系统的Σ-Δ ADC。它们都需要抗混叠滤波器，对滤波器的要求取决于转换速率、所希望的输入带宽，但Σ-Δ ADC 比较特殊。这种转换技术采用非常高的输入采样率和转换速率，而后续数字滤波降低了有效吞吐率，这会影响分辨率(动态范围)的提高。Σ-Δ ADC 对抗混叠滤波器的要求与输入采样率和最高信号频率之比有关，这种对需求的降低同样也表现在其它过采样数据转换器中，这种情况下可以选用简单的 RC 滤波器。选用较简单的抗混叠滤波器会产生较长的传输延时，这为使用闭环控制或多路转换的转换器增加了设计难度。



由于模拟滤波器具有一定的设计难度和较大的公差，而且制造困难，特别是对于空间紧凑的产品，许多设计人员不愿意使用模拟滤波器。衡量误差的一个较好准则是假设分离元件容限加倍，这样，如果采用标准的商用化电阻器和电容器，将对角频率和过渡带造成很大的误差。解决这一问题的最佳途径是选择集成滤波器方案，可以从 Maxim 等公司获得这种芯片。



集成滤波器有两种类型：连续时间滤波器和开关电容滤波器，连续时间滤波器通常需要外部元件调节角频率，从而限制了它们的灵活性。开关电容滤波器可以根据其结构灵活使用，一般情况下，可以替代分离或集成连续时间滤波器。



开关电容滤波器是一种很早就被人们认可的滤波器结构，利用当前的硅工艺技术能够可靠集成。其工作原理和数学推导如图 4 所示。工作原理是：在电容器两端的开关控制下，电容被充电、放电。这种电荷转移过程产生脉冲电流，可以计算其平均电流，当开关频率足够快时，该电流等效于流过电阻的电流，可看作是电阻被一个电容所取代。电流和间接电阻值取决于两个因素：电容大小和开关频率。开关频率越高、电容值越大，则电流越大，或者说，电阻值越小。如果采用这种滤波器结构，频率特性将随着电容尺寸或开关频率的变化而改变。在集成方案中，电容值是固定的，滤波特性受开关频率的控制。这种滤波器的原理如图 5 所示。





图 4. 开关电容原理框图



图 5. 利用开关电容技术构成简单的滤波器



滤波器的精度取决于各个元件的容限，分离方案中，我们只能使用容限不一致的元件。而在集成方案中，可以保证很高的元件一致性(0.1%以内)。因此，我们可以很好地控制集成滤波器的频响特性。例如，MAX7490 的角频率精度可以达到 0.2%，而采用分离元件则无法达到这一指标。另外，集成方案还具有出色的温度特性，温漂系数可以达到 10ppm/°C。



这里还需要特别指出开关电容方案对信号的采样，它将时间连续信号转换成时间离散信号，这意味着我们还要再次考虑混叠问题。值得庆幸的是，这种滤波器的采样速率非常高，通常是 100 倍的过采样。所以，只需采用一个简单的阻容滤波器。系统中另外一个需要考虑的问题是：开关时钟的相位抖动所产生的失真，这与 ADC 中存在的问题相同。图 6 给出了一个正确信号被错误采样的情况，会导致一定的幅度误差。





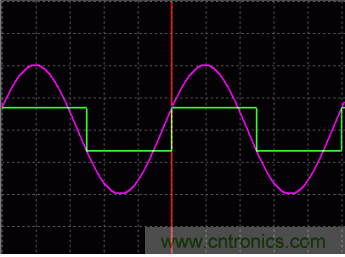

图 6. 欠采样引起的幅度失真



时钟抖动有两种表现形式，如果相位误差是随机的，噪声基低将升高；如果抖动是周期性的，失真(THD)将增大。抖动是一个时间量，例如：ps 峰峰值或 RMS。为了达到一定的信号纯度，能够容许多大的抖动呢? 参考文献 1 中指出，对于一个 16 位的系统，1nspp (峰峰值)的时钟抖动会使 SNR 从 98dB 降至 91dB。为了将抖动的影响限制到 0.5dB，抖动不能高于 400pspp。



利用商用化的时钟振荡器可以很容易地满足上述抖动指标的要求，如：SaRonix NTH5，抖动只有 8psRMS (53pspp)。这种方案的缺陷是限制了信号频率。大多数系统中，其它器件(如 ADC、µC、等)也需要提供时钟。如果这些时钟用其它振荡器产生，这些时钟将不同步，将会引起其它诸多问题。MAX7375 或 DS1085 能够产生多个时钟，而且彼此同步，并可提供较好的抖动指标(分别为 160ps 和 300ps)，可以达到 90dB 以上的信号纯度。利用这种器件提供时钟的另一个好处是：可编程不同的时钟频率。也就是说，可以获得具有软件可编程频率响应特性的模拟滤波器，从而创建一个极其灵活的系统。



图 7 是基于上述讨论提供的一个数据采集系统方案。ADC 具有 14 位分辨率和 200ksps 采样率(MAX1067 系列)。该器件每次转换至少需要 24 个时钟。抗混叠滤波器采用了 MAX7418-21 系列产品，该系列滤波器提供各种滤波器类型，如贝塞尔、巴特沃斯、椭圆等。角频率设置为 1/100 fClk。考虑到 DSP 控制转换器的采样(只需要一个定时器)，同一时钟可以用于滤波器和 ADC，完全同步。利用 DS1085 产生时钟，能够得到两路时钟，第二路时钟可用于 DSP。DS1085 通过 2 线接口编程，当系统工作在不同的采样速率时可以重新设置频率，用同一块 PCB 实现不同的功能。



图 7. 数据采样系统原理框图



图 7 所示电路，器件之间协同工作，在成本和复杂程度上都是可以接受的。另外一个优势是可编程性，提供了极大的灵活性，既简化了设计，也降低了成本。



参考文献

1. The Effects of Sampling Clock Jitter on Nyquist Sampling Analog-to-Digital Converters and on Oversampling Delta-Sigma ADCs



July 1990 JAES: AES preprint# 2844

By Steven Harris
