【导读】双脉冲测试（DPT）是一种被广泛接受的评估功率器件动态特性的方法。以IGBT在两电平桥式电路中应用为例，如下图，通过调节直流母线电压和第一个脉冲持续时间，可以在第一个脉冲结束和第二个脉冲开始时捕捉到被测器件在任何所需的电压和电流条件下的开关瞬态行为。
双脉冲测试（DPT）是一种被广泛接受的评估功率器件动态特性的方法。以IGBT在两电平桥式电路中应用为例，如下图，通过调节直流母线电压和第一个脉冲持续时间，可以在第一个脉冲结束和第二个脉冲开始时捕捉到被测器件在任何所需的电压和电流条件下的开关瞬态行为。

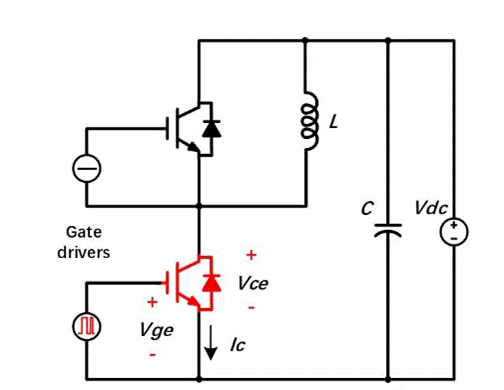

图1 两电平典型DPT电路
图2 DPT典型测试波形
双脉冲测试是电力变压器和互感器的一种常见测试方法，其主要目的是评估设备的性能和准确性，确保其符合设计要求和运行标准。具体而言，双脉冲测试的主要目的包括：
1. 评估绝缘性能： 通过双脉冲测试可以评估电力变压器和互感器的绝缘系统的性能，包括绕组之间、绕组与地之间以及绕组与铁芯之间的绝缘能力。这有助于确保设备在额定电压下的绝缘系统能够可靠运行，减少绝缘故障的可能性。
2. 检测泄漏电感： 双脉冲测试可以用于检测电力变压器和互感器的泄漏电感，即通过测量两个脉冲之间的反应来评估设备内部的电感特性。这有助于验证设备设计的准确性，并确保其在实际运行中产生预期的电磁特性。
3. 验证设备参数： 双脉冲测试可以用于验证电力变压器和互感器的参数，例如电感、电容和耦合系数等。这有助于确认设备的设计是否符合规格要求，并对其性能进行定量评估。
4. 故障诊断： 双脉冲测试还可以用于故障诊断，通过比较实际响应与理论模型的差异来发现可能存在的故障或设计缺陷，为维护和修复提供重要参考。
双脉冲测试是一种重要的电力变压器和互感器测试方法，其目的在于评估设备的绝缘性能、内部参数和电磁特性，从而确保设备的可靠性、安全性和性能符合设计和运行要求。
双脉冲测试方法有哪些
双脉冲测试是用于评估电力变压器和互感器性能的一种常见方法，它包括多种具体的测试方法和步骤。以下是几种常见的双脉冲测试方法：
1. 泄露感应电压测试： 这是双脉冲测试的一种基本方法，通过在绕组上施加短脉冲电压并测量感应的泄露电压来评估设备的泄露电感。测试过程中一般使用一个脉冲作为激励，另一个脉冲用于检测感应电压。
2. 反激脉冲测试： 反激脉冲测试通过在一个绕组中施加一个脉冲电压脉冲并观察另一个绕组中感应出的电压来评估互感器的性能。这种测试方法可以用于评估互感器的耦合系数和泄露电感。
3. 差动脉冲测试： 差动脉冲测试通过在两个相对的绕组之间施加脉冲电压并比较它们的响应来检测短路或开路故障。这种方法可用于评估绕组之间的绝缘性能，并进行故障定位。
4. 剩磁脉冲测试： 剩磁脉冲测试是通过在变压器或互感器的一个绕组中施加一个脉冲激励，并观测另一个绕组中感应出的泄露电压来评估设备的剩磁特性。
5. 频率响应测试： 这种测试通过施加不同频率的脉冲激励并观察设备的响应，来评估其在不同频率下的传输特性和频率响应。
以上这些方法都是双脉冲测试的常见方法，通过这些测试方法可以全面评估电力变压器和互感器的性能，验证其设计规格，并进行故障诊断和维护。值得注意的是，具体的测试方法和步骤会根据测试对象、测试要求和设备类型进行调整和优化。
