铝壳电阻技术解析：原理、优势与产业生态全景

发布时间：2025-05-23 责任编辑：lina

【导读】铝壳电阻是以铝合金为外壳封装的大功率电阻器件，其核心由电阻合金丝（如镍铬合金）绕制于陶瓷或金属骨架上，通过高导热绝缘材料灌封而成。其工作原理基于焦耳定律（ $P = I^{2} R$ P=I2R），将电能转化为热能，并通过铝合金外壳的散热结构快速释放热量，从而维持电路稳定性。

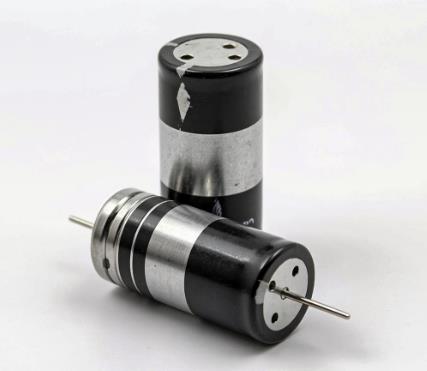

一、定义与工作原理

铝壳电阻是以铝合金为外壳封装的大功率电阻器件，其核心由电阻合金丝（如镍铬合金）绕制于陶瓷或金属骨架上，通过高导热绝缘材料灌封而成。其工作原理基于焦耳定律（ $P = I^{2} R$ P=I2R），将电能转化为热能，并通过铝合金外壳的散热结构快速释放热量，从而维持电路稳定性。

铝壳电阻技术解析：原理、优势与产业生态全景

技术特性

● 耐高温：工作温度范围可达-55℃~+350℃，瞬时耐温达400℃；

● 抗冲击：机械强度较传统电阻提升50%以上，耐受振动频率≤55Hz、加速度≤10g的工况；

● 低电感设计：采用无感绕法或波纹电阻丝结构，寄生电感量低于10μH，适用于高频场景。

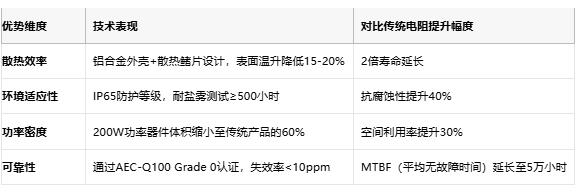

二、核心优势分析

铝壳电阻技术解析：原理、优势与产业生态全景

三、应用场景与成本结构

1. 典型应用领域

● 工业控制：变频器制动电阻（占比35%），用于消耗电机再生电能，保护电路48；

● 新能源：氢燃料电池汽车充电桩，耐受瞬间1500A脉冲电流1；

● 电力系统：电网限流装置，单机功率可达5000W7；

● 高端设备：医疗CT机X射线管稳压电路，精度达±1%10。

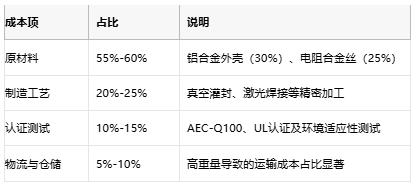

2. 成本构成

铝壳电阻技术解析：原理、优势与产业生态全景

四、选型要则与头部原厂对比

1. 选型关键参数

● 功率裕量：实际使用功率≤额定功率的50%，避免长期满负荷运行8；

● 阻值匹配：根据制动能量公式 $R = V_{d c}^{2} / (0.7 \times P_{m o t o r})$ R=Vdc2/(0.7×Pmotor) 计算最佳阻值4；

● 散热设计：安装间距≥20mm，强制风冷条件下散热效率提升40%6。

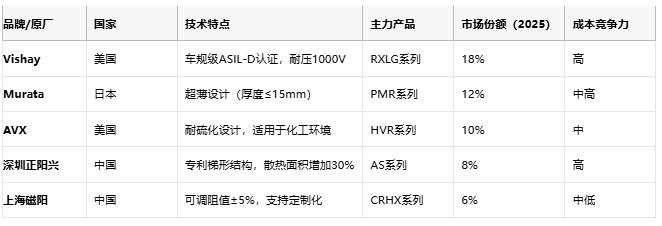

2. 国际与国内头部原厂对比

铝壳电阻技术解析：原理、优势与产业生态全景

五、产业趋势与挑战

1. 技术迭代：2025年全球铝壳电阻市场规模预计达21.5亿元，复合增长率6.2%，高频低感（≤5μH）产品需求激增10；

2. 国产替代加速：国内厂商通过材料创新（如纳米氧化铝涂层）将成本降低20%，但在车规级认证覆盖率仍不足30%710；

3. 环保压力：欧盟RoHS 3.0新规要求镉含量≤0.01%，推动无铅焊接工艺普及6。

结语

铝壳电阻作为高可靠性功率器件的代表，其技术演进与新能源、工业4.0的发展深度绑定。在选型过程中，需综合考量应用场景的电气特性与环境适应性，同时关注原厂的技术储备与成本控制能力。随着国内厂商在细分领域的突破，全球市场格局或将迎来新一轮洗牌。
