【导读】磁珠电感（Ferrite Bead）是一种由铁氧体材料制成的抗干扰元件，其核心功能是抑制高频噪声。不同于传统电感，磁珠利用铁氧体的高频损耗特性将电磁干扰转化为热能消耗，而非储存能量。从结构上看，磁珠由铁氧体磁芯和贯穿导体制成，形成“单匝线圈”结构，这种设计使其分布电容显著低于多匝绕线电感。
一、 磁珠电感技术解析：定义与工作原理
磁珠电感（Ferrite Bead）是一种由铁氧体材料制成的抗干扰元件，其核心功能是抑制高频噪声。不同于传统电感，磁珠利用铁氧体的高频损耗特性将电磁干扰转化为热能消耗，而非储存能量。从结构上看，磁珠由铁氧体磁芯和贯穿导体制成，形成“单匝线圈”结构，这种设计使其分布电容显著低于多匝绕线电感。
磁珠的电磁行为可通过 R-L串联等效模型精确描述：总阻抗Z=√(R² + (2πfL)²。其中：
●电阻分量(R)：代表铁氧体磁芯的损耗特性，随频率升高而增大
●感抗分量(L)：由磁芯导磁率决定，在低频段主导阻抗特性
在高频段（通常>100MHz），电阻分量占据主导地位，此时磁珠表现出强烈的耗能特性。例如一颗标称120Ω@100MHz的磁珠，在100MHz时电阻分量可达110Ω，感抗仅约20Ω，噪声能量在此转化为焦耳热10。这种物理机制使其成为高频噪声的理想滤波器，特别适用于抑制开关电源的GHz级开关噪声48。
磁珠的频率响应特性是其核心技术指标。典型阻抗曲线呈现“单峰”形态：从低频开始阻抗随频率升高而增大，在自谐振频率(SRF)达到峰值，之后因分布电容效应逐渐下降。以村田BLM02BX151SN1为例，其在100MHz时阻抗150Ω，但峰值阻抗380Ω出现在1GHz处2。这种非线性特性要求工程师必须根据目标噪声频段选择对应SRF的型号，否则可能导致滤波失效。
二、磁珠的核心优势解析
在高频噪声抑制领域，磁珠凭借独特的物理结构和材料特性，展现出六大技术优势：
●极致高频性能：铁氧体磁芯在GHz频段仍保持高磁导率，阻抗值可达传统电感的5倍以上。TDK的MMZ系列在1GHz下阻抗达600Ω，能有效滤除PCIe 4.0的16GT/s信号谐波10。
●微型化封装：采用多层叠层工艺，0201封装（0.6×0.3mm）比米粒更小，Murata的008004尺寸仅0.25×0.125mm，为5G手机射频前端节省70%占位空间。
●超低直流损耗：直流电阻（DCR）可低至0.01Ω（Würth WE-CNSW系列），在1A电流下仅产生10mV压降，远低于功率电感的50-100mΩ，避免电源轨电压跌落。
●电磁屏蔽效能：闭合磁路结构可吸收90%磁场辐射，双线共模磁珠（如Murata BNX系列）对共模噪声抑制比>30dB，无需接地即实现电磁屏蔽。
●温度稳定性：汽车级产品（Vishay VJ系列）在-55℃~150℃温域内阻抗波动<15%，满足引擎舱内ECU的可靠性要求。
●成本效益比：同等频段性能下，单价仅为绕线电感的1/3-1/5，BLM系列批量价约$0.002/颗，极适合消费电子大规模采用。

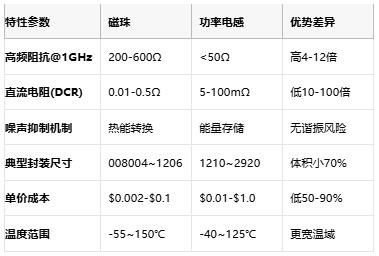

表：磁珠与传统电感的特性对比
三、应用场景全景分析
3.1 电源滤波：噪声抑制的第一道防线
在开关电源（SMPS）中，磁珠是抑制高频传导噪声的关键元件。当DC-DC转换器开关频率达2MHz时，产生的5-10次谐波正好落在10-100MHz的EMI敏感频段。在Buck电路输出端串联一颗Z@100MHz=120Ω的磁珠（如Murata BLM18PG121SN1），可将传导骚扰降低15dBμV以上，轻松通过FCC Class B认证。
USB接口电源滤波是典型应用案例。USB 3.0的5Gbps数据传输会向VBUS线耦合2.5GHz噪声，选用Würth WE-CBF系列磁珠，其在2.5GHz仍保持220Ω阻抗，同时DCR<0.1Ω避免影响充电电流。实测表明该方案可降低辐射发射6dB，同时维持5V/3A的PD快充能力。
3.2 信号完整性守护者
高速数字总线中，磁珠解决信号完整性与EMC的平衡难题：
●HDMI 2.1传输线：在TMDS差分对串联共模磁珠（如TDK MPZ1608S102A），抑制8K视频信号的高频辐射，同时保持12Gbps数据率下的眼图张开度>0.3UI。
●PCIe 4.0时钟线：村田BLM18AG102SN1在16GHz频点阻抗达180Ω，有效滤除参考时钟的相位噪声，同时插入损耗<0.5dB，确保误码率<10⁻¹²。
3.3 共模噪声抑制
在AC/DC电源输入端，共模磁珠与Y电容构成π型滤波器。采用双线并绕结构的BNX系列磁珠，可对30MHz以下的共模噪声提供50Ω阻抗，同时差模阻抗<5Ω避免影响正常供电。配合接地的Y电容，该方案在150kHz-30MHz频段提供>40dB的共模衰减。
四、成本结构与选型要则
4.1 成本深度解析
磁珠的成本构成呈现典型的 “材料主导型”特征：
●铁氧体磁芯：占比40-55%，高性能镍锌铁氧体比锰锌贵3倍
●电极材料：银浆成本占15-20%，贵金属价格波动显著
●封装树脂：耐高温环氧树脂占10-15%
●制造工艺：流延叠层工艺效率比绕线电感高6倍，摊薄后仅占10%

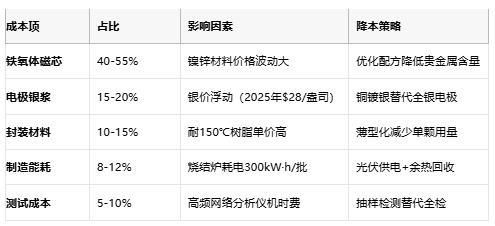

表：磁珠成本结构及优化策略
国产化带来显著成本优势：顺络电子的BLM01系列比Murata同规格产品价格低30%，通过采用铜电极（DCR增加0.05Ω）和优化磁芯配方实现。在消费电子领域，这种差异使单板BOM成本降低$0.15。
4.2 选型工程方法论
基于场景的选型策略：

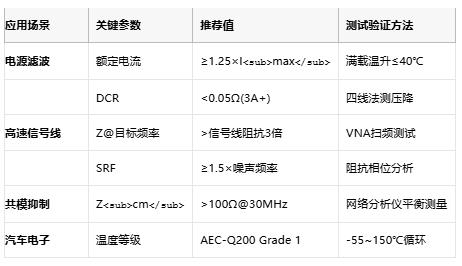

表：磁珠选型核心参数矩阵
黄金选型法则：
1. 噪声频段匹配：通过频谱分析确定噪声主频f<sub>noise</sub>，选择SRF≈(1.2-1.5)f<sub>noise</sub>的型号
2. 电流双重校验：满足I<sub>rated</sub>≥1.25×I<sub>dc</sub>且I<sub>sat</sub>≥2×I<sub>peak</sub>
3. DCR压降约束：ΔV=I×DCR需小于允许纹波（如LDO输入需ΔV<50mV）
4. 封装热耦合：0402封装热阻约800℃/W，1A电流时温升达80℃，需避开发热源
典型选型失误案例：
●误用普通磁珠于电机驱动：500mA瞬态电流导致TDK MPZ1608S102A饱和，阻抗下降90%。正确选型应使用I<sub>sat</sub>≥2A的MPZ2012S102A。
●GHz噪声选低频磁珠：对Wi-Fi 6E的5.8GHz噪声选用SRF=1GHz的磁珠，实测插入损耗仅3dB。应选SRF≥7GHz的Murata BLM18AG102SN110。
五、头部原厂全对比：技术路线与市场定位
5.1 国际巨头：高端性能引领者

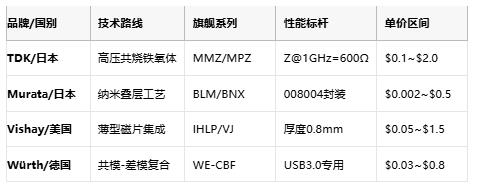

表：国际磁珠原厂技术对比
●TDK：凭借MMZ系列在基站射频市场占据60%份额，其采用钴掺杂铁氧体使截止频率延伸至3GHz，但单价高达$2.0（较国产贵10倍）。
●Murata：消费电子霸主，BLM15系列全球年出货超20亿颗。其超流延工艺实现0.5μm层厚，008004磁珠单价$0.015，为iPhone供应占比70%。
●Würth：创新性信号完整性优化磁珠，WE-CBF系列在10GHz频点插损<0.2dB，成为PCIe 5.0认证套件标配，单颗$0.25。
5.2 国内领军者：性价比破局者

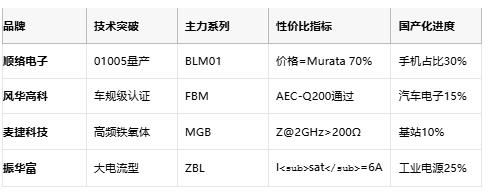

表：国产磁珠原厂竞争力分析
●顺络电子：2024年01005磁珠月产能达3亿只，单价$0.0011（Murata为$0.0015），已进入小米、传音供应链。通过铜电极替代银浆降低材料成本15%，但DCR增加0.02Ω。
●风华高科：FBM-A系列通过AEC-Q200 Grade 1认证，-55~150℃温域内ΔZ<10%，单价$0.08（对标Vishay VJ的$0.12），在比亚迪车用DC-DC模块占比超40%。
●麦捷科技：MGB-HF系列采用钇掺杂铁氧体，Z@2GHz=220Ω达TDK 90%性能，单价仅$0.05（TDK MMZ为$0.55），已用于华为5G RRU单元。
六、选型决策指南与未来趋势
6.1 场景化选型策略
●消费电子（手机/TWS耳机）：优选Murata BLM01/顺络BLM01系列，0402封装，Z@2.4GHz>100Ω，单价<$0.003
●汽车电子（ECU/ADAS）：必选Vishay VJ/风华FBM-A系列，满足AEC-Q200，150℃ ΔZ<15%
●工业电源（伺服驱动）：TDK MPZ/Würth WE-CNSW系列，I<sub>sat</sub>≥5A，DCR<0.01Ω
●基站射频（AAU/RRU）：TDK MMZ/麦捷MGB-HF系列，Z@3GHz>300Ω，插损<0.5dB
6.2 成本优化路径
●冗余设计替代：在非关键路径用两颗国产磁珠并联（成本$0.006）替代单颗TDK（$0.5），阻抗提升40%
●混合方案：电源输入级用TDK MPZ（EMI抑制），输出级用顺络（滤波），单板成本降35%
●封装降级：对<2GHz噪声，将0603封装换为0402，占板面积减半且单价降30%
6.3 技术演进方向
●超高频材料：氮化铁磁芯实验室样品将截止频率推至15GHz，满足6G通信112GHz频段需求
●智能磁珠：内嵌MEMS传感器实时监测温升与饱和状态，TI已推出集成ADC的智能滤波模块
●3D集成：顺络电子与中芯国际合作开发TSV磁珠，可堆叠在PMIC上方，减少PCB占位90%
设计箴言：
“高频噪声磁珠挡，低频储能电感扛；阻抗电流需算清，布局紧凑噪声亡。”
在5G与电动汽车驱动的电磁环境日益复杂背景下，磁珠已从辅助元件升级为系统可靠性的核心守护者。唯有深入理解其物理本质，精准把握“频率-阻抗-成本”三角平衡，才能在性能与商业竞争中赢得先机。
