【导读】过流短路保护在逆变器的设计过程中是一个关键环节。原因就是过流短路保护据定了逆变器在使用过程中的安全问题。过流短路保护电路一旦失效，导致的后果就是逆变器直接烧坏。本文就来分析短路保护对逆变器有什么作用。
当额定输出功率小于起动功率时，是不能启动的，当然这仅仅是指逆变器只能设定一个长期工作输出功率的情况。此时就需要按照起动功率来配备逆变器了，这显然是一种浪费。实际中，我们在设计过流短路保护电路时我们会设计两个保护点，额定功率和峰值功率。一般峰值功率设定为额定功率2-3倍。时间上额定功率是长时间工作不会保护的，峰值功率一般只维持到几秒就保护了。下面就通过设计的过流短路保护电路为例讲解下：

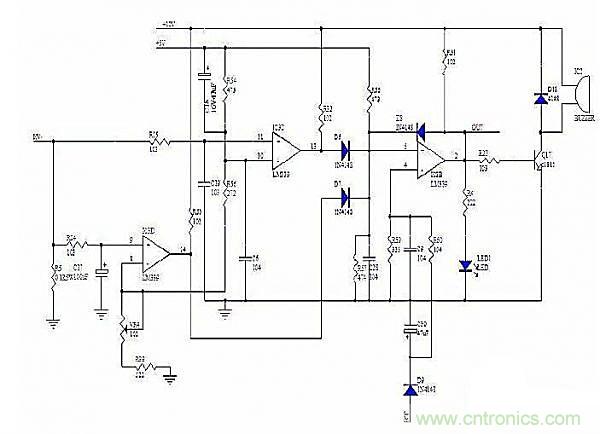

过流短路保护电路R5为全桥高压逆变MOS管源极的高压电流取样电阻，我们可以这么理解，高压电流的大小基本上决定了输出功率的大小，所以我们用R5检测高压电流的大小。图1中LM339的两个比较器单元我们分别用来做过流和短路检测。
先看由IC3D及其外围元件组成的过流保护电路，IC3D的8脚设定一个基准电压，由R33、VR4、R56、R54分压决定其值U8=5*(R33+VR4)/(R33+VR4+R56+R54)。当R5上的电压经过R24、C17延时后超过8脚电压14脚输出高电平通过D7隔离到IC3B的5脚。4脚兼做电池欠压保护，正常时5脚电压低于4脚，过流后5脚电压高于4脚，2脚输出高电平控制后级的高压MOS关断，当然也可以控制前级的MOS一起关断。D8的作用是过流短路或电池欠压后正反馈锁定2脚为高电平。
短路保护点要根据MOS管的ID，安全区域和回路杂散电阻等参数设计。一般来说电流在ID以内，动作时间在30微秒以内是比较安全的。再看IC3C组成的短路保护电路，原理和过流保护差不多，只是延时的时间比较短，C19的容量很小，加上LM339的速度很快，可以实现短路保护在几个微秒内关断，有效地保护了高压MOS管的安全。
本篇文章主要介绍了短路保护对于逆变器的作用，并强调了短路保护电路在逆变器设计当中的重要性。希望大家在阅读过本篇文章之后能够有所收获。
