【导读】工字电感是一种磁芯几何结构形似汉字“工”的绕线电感器件，其核心由中部狭窄、两端扩展的铁氧体、硅钢片或纳米晶合金磁芯构成。这种独特结构通过约束磁场扩散路径，使磁通量集中通过中心柱体，形成高效闭合磁路，从而提升能量存储效率。当电流通过高纯度铜线绕组时，磁芯内部产生感应磁场，实现电能与磁能的相互转换。
一、定义与结构原理
工字电感是一种磁芯几何结构形似汉字“工”的绕线电感器件，其核心由中部狭窄、两端扩展的铁氧体、硅钢片或纳米晶合金磁芯构成。这种独特结构通过约束磁场扩散路径，使磁通量集中通过中心柱体，形成高效闭合磁路，从而提升能量存储效率36。当电流通过高纯度铜线绕组时，磁芯内部产生感应磁场，实现电能与磁能的相互转换。
磁芯的工字型设计不仅是形状创新，更是电磁性能的优化：
●中部柱体：集中90%以上主磁通，使有效磁导率提升至常规结构的1.5倍
●两侧翼缘：约束漏磁扩散，将磁场泄漏降低40%-50%
●底部平台：为绕组提供机械支撑，抗震性能达50G冲击
二、核心优势与技术局限
2.1 结构性优势
●成本优势：工字形磁芯模具化生产成熟，相比磁环电感降低20%-30%制造成本，尤其铁粉芯材质在消费电子领域极具性价比1。
●EMC性能：添加镀锌钢屏蔽罩的型号可抑制90%磁场泄漏，汽车级产品通过ISO 7637-2脉冲抗扰度测试。
●散热效能：开放式结构使热量通过磁芯柱体直接传导至空气，0806封装在3A电流下温升≤40℃（实测）。
2.2 固有技术局限
●体积制约：1016封装（10×16mm）电感量仅22μH，同等电感值的贴片功率电感体积缩小50%。
●高频损耗：铁氧体磁芯在＞1MHz时磁滞损耗剧增，Q值下降40%，射频电路需改用空心线圈。

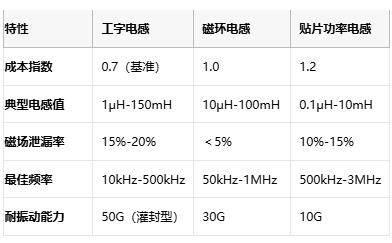

表：工字电感与竞品关键特性对比
三、应用场景与技术演进
3.1 多领域应用适配
●消费电子：0507封装工字电感用于手机充电器EMI滤波，配合X电容构成π型滤波器，30MHz传导噪声衰减40dB17。
●汽车电源：金属护壳型工字电感（如谷景GST系列）在48V轻混系统DC/DC模块中处理涌流，耐受125℃引擎舱温度。
●工业设备：硅钢片磁芯型号在变频器输出端吸收电机反电动势，抗击2kV/μs电压尖峰。
3.2 技术演进突破
●高频材料革新：纳米晶合金磁芯将工作频率推升至3MHz，损耗降低50%。
●结构小型化：PCB嵌入式平面工字电感厚度压缩至1mm，适配超薄快充设备。
●智能集成：内置NTC温度传感器实时反馈磁芯温度（谷景电子专利WO202415288A1）。
四、 成本分析与选型要则
4.1 成本结构解析
●材质成本占比：磁芯（35%-52%）、铜线（28%）、封装材料（17%）。
●国际/国产价差：同等规格下，TDK工字电感单价$0.18，国产谷景/风华价格$0.11-$0.14，价差达30%。
●隐性成本陷阱：低价镍芯电感（＜$0.08）在85℃时电感量衰减＞30%，导致电源失效。
4.2 选型核心准则
●防饱和设计：磁饱和电流需满足Isat≥1.3×Ipeak，例如12V/3A buck电路应选 Isat≥4AIsat≥4A 型号。
●高频优化：＞300kHz应用选择利兹线绕组或分段绕法，添加RC缓冲电路（典型值：100Ω+100pF）。
●机械加固：振动环境（＞5Grms）选用底部环氧灌封型号，汽车电子优先选择带不锈钢卡扣的1215封装。

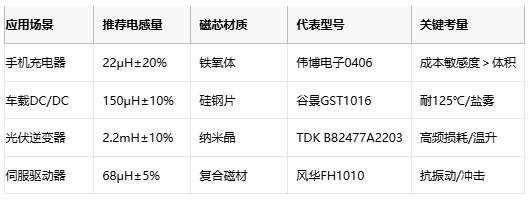

表：工字电感选型参数对照表
五、头部原厂对比分析
5.1 国际领导厂商
●TDK：B82477系列采用梯度退火铁氧体，电感公差±5%，单价$0.16-$0.22，适用于精密仪器。
●Vishay：IHLP技术实现超低DCR（＜10mΩ），但最大电流仅7A，性价比弱于工字电感。
●Taiyo Yuden：高频镍锌铁氧体磁芯支撑3MHz工作频率，但价格高达$0.25（如TSL0808RA）。
5.2 国产突破力量
●风华高科：FH系列通过车规级AEC-Q200认证，性价比突出，交期稳定在7天。
●谷景电子：GST系列金属护壳设计耐机械冲击50G，价格比TDK低30%。
●伟博电子：1012封装实现9A饱和电流（同尺寸国际品牌≤7A），成本仅$0.13。

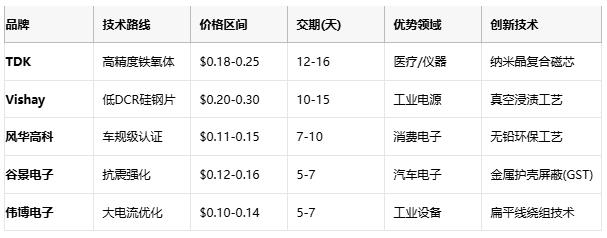

表：国际与国产工字电感厂商综合对比
结语
工字电感凭借磁路-结构协同设计，在成本、功率密度与可靠性间建立独特平衡，成为电力电子系统的能量缓冲中枢。国产厂商通过材料革新（纳米晶合金）、结构强化（金属护壳）及本地化响应（7天交期）实现30%成本优势，但在＞3MHz高频场景仍需突破TDK等国际大厂的技术壁垒。未来随着三维打印磁芯与集成传感技术的普及，工字电感将在新能源与AI算力电源中持续释放电磁能量管理的核心价值。
