随着计算机在国内的逐渐普及，EDA(Electronic Design Automatic,电路设计自动化)软件在电路行业的应用也越来越广泛，但和发达国家相比，我国的电路设计水平仍然存在着相当大的差距。中国已走到了 WTO的门口，随着WTO的加入，电路行业将会受到较大的冲击，许多从事电路设计工作的人员对EDA软件并不熟悉。笔者此文的目的就是让这些同业者对此有些了解，并以此提高他们利用电脑进行电路设计的水平。以下是一些国内最为常用的EDA软件。

PROTEL

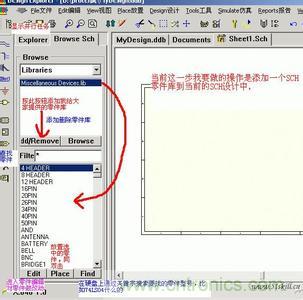

PROTEL是PORTEL公司在20世纪80年代末推出的电路行业的CAD软件，它当之无愧地排在众多EDA软件的前面，是电路设计者的首选软件。它较早在国内使用，普及率也最高，有些高校的电路专业还专门开设了课程来学习它。几乎所有的电路公司都要用到它。早期的PROTEL主要作为印刷板自动布线工具使用，运行在DOS环境，对硬件的要求很低，在无硬盘286机的1M内存下就能运行。它的功能较少，只有电原理图绘制与印刷板设计功能，印刷板自动布线的布通率也低。现在的PROTEL已发展到PROTEL99(网络上可下载到它的测试版)，是个庞大的EDA软件，完全安装有200多MB，它工作在Windows 95环境下，是个完整的全方位电路设计系统，它包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布线)、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能，并具有Client/Server (客户/服务器)体系结构，同时还兼容一些其它设计软件的文件格式，如ORCAD、PSPICE、EXCEL等。使用多层印制线路板的自动布线，可实现高密度PCB的100%布通率。

ORCAD

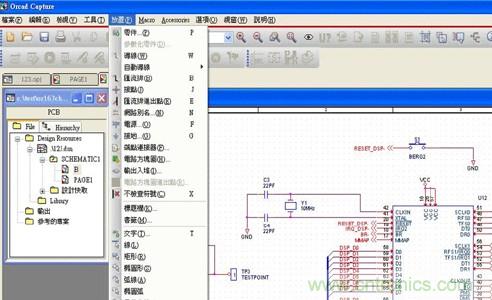

ORCAD是由ORCAD公司于20世纪80年代末推出的EDA软件。它是世界上使用最广的EDA软件，每天都有上百万的电路工程师在使用它，相对于其它EDA软件而言，它的功能也是最强大的，由于ORCAD软件使用了软件狗防盗版，因此在国内它并不普及，知名度也比不上PROTEL，只有少数的电路设计者使用它。早在工作于DOS环境的ORCAD 4.0，它就集成了电原理图绘制、印制电路板设计、数字电路仿真、可编程逻辑器件设计等功能，而且它的界面友好且直观。它的元器件库也是所有EDA软件中最丰富的，在世界上它一直是EAD软件中的首选。ORCAD公司在去年7月与CADENCE公司合并后，更成为世界上最强大的开发EDA软件的公司，它的产品ORCAD世纪集成版工作于Windows 95与Windows NT环境下，集成了电原理图绘制，印刷电路板设计、模拟与数字电路混合仿真等功能。它的电路仿真的元器件库更达到了8500个，收入了几乎所有的通用型电路元器件模块。它的强大功能导致了它的售价不菲，在北美地区它的世纪加强版就卖到了7995美元。

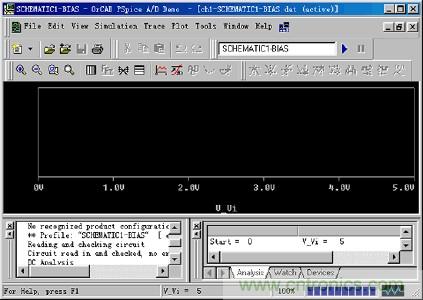

PSPICE PSPICE是较早出现的EDA软件之一，1985年就由MICROSIM公司推出。在电路仿真方面，它的功能可以说是最为强大，在国内被普遍使用。现在使用较多的是PSPICE 6.2，工作于Windows环境，占用硬盘空间20多M，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体，但各个部分各有各的窗口。PSPICE发展至今，已被并入ORCAD，成为ORCAD-PSPICE，但PSPICE仍然单独销售和使用，新推出的版本为PSPICE 9.1，工作于Windows 9x/NT平台上，要求是奔腾以上CPU、32M内存、50M以上剩余硬盘空间、800×600以上显示分辨率，是功能强大的模拟电路和数字电路混合仿真 EDA软件。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一个窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真，包括IGBT、脉宽调制电路、模/数转换、数/模转换等，都可以得到精确的仿真结果。对于库中没有的元器件模块，还可以自已编辑。它在INTERNET上的网址与ORCAD公司一样。
[page]

EWB

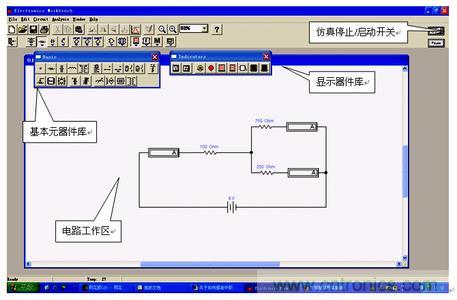

EWB(ELECTRONICS WORKBENCH EDA)软件是交互图像技术有限公司(INTERACTIVE IMAGE TECHNOLOGIES Ltd)在20世纪90年代初推出的EDA软件，但在国内开始使用却是近几年的事。现在普遍使用的是在Windows 95环境下工作的EWB 5.0，相对其它EDA软件而言，它是个较小巧的软件，只有16M，功能也比较单一，就是进行模拟电路和数字电路的混合仿真，但你绝对不可小瞧它，它的仿真功能十分强大，几乎100%地仿真出真实电路的结果，而且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等工具，它的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路芯片，器件库中没有的元器件，还可以由外部模块导入。在众多的电路仿真软件中，EWB是最容易上手的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件。对于电路设计工作者来说，它是个极好的EDA工具，许多电路你无须动用烙铁就可得知它的结果，而且若想更换元器件或改变元器件参数，只须点点鼠标即可，它也可以作为电学知识的辅助教学软件使用，利用它可以直接从屏幕上看到各种电路的输出波形。EWB的兼容性也较好，其文件格式可以导出成能被ORCAD或PROTEL读取的格式，该软件只有英文版，在中文版的Windows 98下它的一些图标会偏移两个位置(在Windows 95下正常)，但不影响它的使用，它是笔者最喜欢的EDA软件之一(该软件在1999年第34期第15版有详细的介绍)。


VISIO

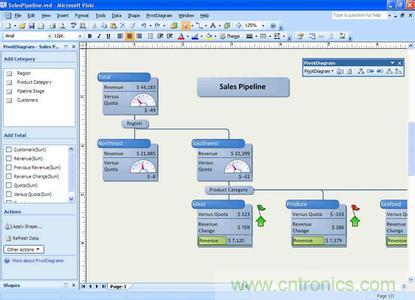

很多人会认为VISIO不是一个EDA软件，但笔者多年来所有的单片机程序流程图和电路测试流程图以及工艺流程图就是用它制作的，因此认为它也算是半个EDA软件。它是VISIO公司在1991年推出的用于制作图表的软件。在早期它主要用作商业图表制作，后来随着版本的不断提高，新增了许多功能。VISIO 4.0已是个多功能的流程图制作软件，进入国内后很受软件工作者的欢迎，现在国内普遍使用的是工作于Windows 95环境下的VISIO 5.0，完全安装容量将近100MB。它的界面很友好，操作也很简单，但却具有强大的功能，可以绘出各种各样的流程图，它不仅仅局限在商业、软件业和电路设计领域，也是所有软件设计者必不可少的工具，可以用它制作的流程图包括电路流程图、工艺流程图、程序流程图、组织结构图、商业行销图、办公室布局图、方位图……在微软公司的OFFICE 97中就集成了VISIO 4.0的组成部分。VISIO公司新近推出了VISIO 2000，它分为标准版，技术版，专业版和企业版。VISIO 2000被宣称为是世界上最快捷、最容易使用的流程图软件，并比以前的版本增加了更多的功能。VISIO只有英文版，但由于它的直观界面，即使英文不好的人也可以较快学会使用它.

WINBOARD、WINDRAFT 和IVEX-SPICE
WINDRAFT和WINBOARD是IVEX公司于1994年推出的电原理图绘制与印制电路板设计软件。由于它推出的时间较晚，因此一开始就是工作在Windows平台上，它的文件很小，WINDRAFT和WINBOARD 的安装盘都是两张软盘，其中WINDRAFT是用于电原理图绘制，WINBOARD用于印制电路板设计，其界面都直观友好，可以很快就学会操作。但它们的功能并不大，WINBOARD设计印制电路板时也只能手工布线，但由于它们的易学易用，仍有部分电路设计工作者使用它。IVEX公司在其后也不断地升级它的软件，在1999年11月30日将WINDRAFT升级到了WINDRAFT 3.03版，并推出了IVEX-SPICE β测试版。WINDRAFT 3.03仍是个小巧的软件，不到5M，IVEX-SPICE则有22M，是个电路仿真软件，工作在Windows 9x/NT平台上，要求在P-166的8M内存下，软件环境则要求在WINDRAFT 3.03版本以上，而对于WINBOARD软件IVEX公司似乎放弃了努力，笔者见到的最后版本是WINBOARD 2.03版
