（1）容量在0.01 pF以上固定电容的检测



将指针式万用表调至R×10k欧姆挡，并进行欧姆调零，然后用万用表的红、黑表笔分别接触电容的两个引脚，观察万用表指针的变化，如图1所示。



如果表笔接通瞬间，万用表的指针向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也向右摆动后返回无穷大处，则可以判断该电容正常；



如果表笔接通瞬间，万用表的指针摆动至“0”附近，则可以判断该电容被击穿或严重漏电；



如果表笔接通瞬间，指针摆动后不再回至无穷大处，则可判断该电容漏电；



如果两次万用表指针均不摆动，则可以判断该电容已开路。



（2）容量小于0.01 pF的固定电容的检测



检测10pF以下的小电容时，因电容容量太小，故用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象：测量时选用万用表R×10k挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。如果测出阻值为零，则可以判定该电容漏电损坏或内部击穿。

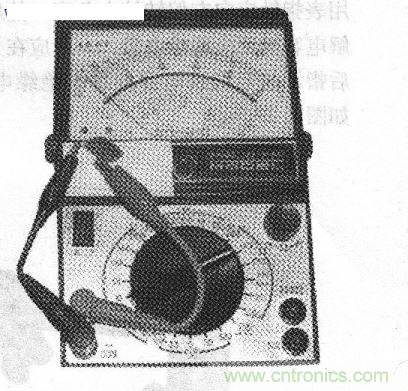

图1 检测0.01 p，F以上的固定电容



检测10pF～0.01 ；tF固定电容可采用如下方法。将万用表调至R×10k挡，选用两只卩值大于100的三极管3DC6（或9013）组成复合管，其电路原理图如图2所示。利用复合管的放大作用，把被测电容的充电电流予以放大，以增大万用表指针的摆动幅度。将被测电容接于复合管的基极b与集电极c间，万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。如果万用表的指针微摆动后返回至无穷大处，则说明电容正常；如果指针不动或不能返回至无穷大处，则说明电容已损坏。在测试操作时，特别是在测量较小容量电容时，要反复调换被测电容引脚接触两点，以明显地看到万用表指针的摆动。

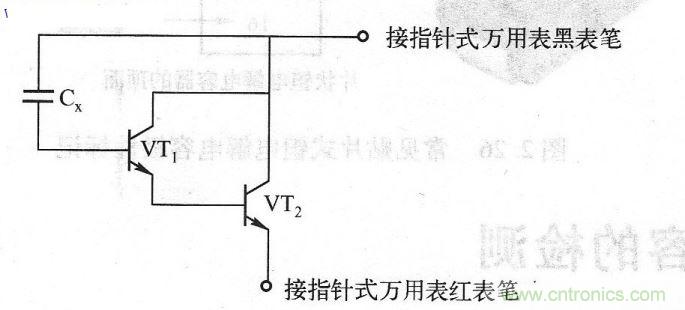

图2 复合管构成的测试电路原理图



电解电容的容量较一般固定电容大得多，测量时，针对不同容量选用合适的量程。一般情况下，1～47 pF间的电容，可用R×1k挡测量；大于47 ptF的电容可用R×100挡测量。电容容量越小，电阻挡倍率选择应越大。测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。可以用万用表表笔将电容两引脚短路，电容放电方法示意图如图3所示。大容量电容须用螺丝刀金属部分放电。



电容充分放电后，将指针万用表的红表笔接负极，黑表笔接正极。在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻，一般应在几百千欧姆以上。调换表笔测量，指针重复前边现象，最后指示的阻值是电容的反向绝缘电阻，应略小于正向绝缘电阻。电解电容的检测示意图如图4所示。

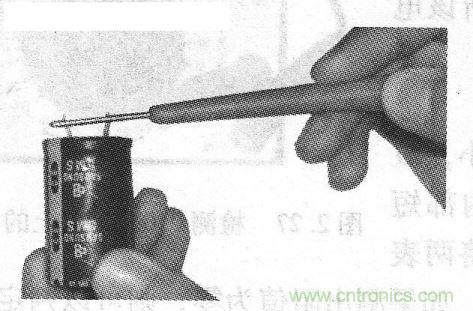

图3 电容放电方法示意图

图4 电解电容的检测示意图



在上述测量中，如果测量时万用表指针不动，则说明电容容量消失或内部断路；如果电容的正、反向绝缘电阻很小或为零，则说明电容漏电流大或内部短路，不能再使用。



对于正、负极标志不明的电解电容，可利用测量绝缘电阻的方法加以判别，即先用万用表的两支表笔接触电容两只引脚，测量电容的绝缘电阻。调换表笔后再次测量，数值大的为正向绝缘电阻，这时黑表笔接的是电容的正极。



可变电容容量通常都较小，主要是检测电容动片和定片之间是否有短路情况。



①用手缓慢旋转转轴，应感觉十分平滑，不应有时松时紧甚至卡滞的现象。将转轴向前、后、上、下、左、右各方向推动时，转轴不应有摇动。



②转轴与动片之间接触不良的可变电容，不能继续使用。



③将万用表置于R×10k挡，一只手将两支表笔分别接可变电容的动片和定片的引出端，另一只手将转轴缓慢来回转动，万用表的指针都应在无穷大处不动。如果指针有时指向零，则说明可变电容动片和定片之间存在短路点；如果旋到某一角度，万用表读数不是无穷大而是有限阻值，则说明可变电容动片和定片之间存在漏电现象。



2 数字式万用表检测电容



指针式万用表只能检测电容的好坏（小容量电容的断路性故障不宜判断）以及大致估测电容的大小，不能准确测量电容容量大小，电容的电容量通常需要电容表、数字式万用表以及专用的电容测量仪器来测量。用数字式万用表测量电容的电容量时需注意，并不是所有电容都可测量，要依据数字万用表的测量挡位来确定。有的数字式万用表有多个电容测量挡位，可以测量2nF～2；tF的电容，有的可测量⒛nF～⒛0ctF的电容，而有的数字式万用表只有一个⒛0ptF的电容测量挡位。



使用数字式万用表测量电容的电容量时，将数字式万用表置于电容挡，根据电容量的大小选择适当挡位，待测电容充分放电后，将待测电容直接插到测试孔内或两表笔分别直接接触进行测量。数字式万用表的显示屏上将直接显示出待测电容的容量。数字式万用表测量电容示意图如图5所示。

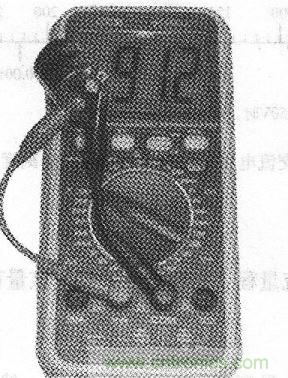

图5 数字式万用表测量电容示意图



如果显示的数值等于或十分接近标称容量，则说明该电容正常；如果待测电容显示的数值与标称容量相差过大，则查看其标称容量是否在万用表的测试范围之内，如果超出万用表的测量范围，可更换有适当量程的万用表再进行测量，更换万用表后再测量若还是相差过大，则说明待测电容已变质，不能再使用；如果待测电容显示的数值远小于标称容量，则说明待测电容已损坏。



注意：



（1）如果待测电容的电容量超出万用表测量范围，则不能用数字式万用表测量。



（2）数字式万用表的表笔连接与指针式万用表的表笔连接方法是相反的，指针式万用表黑表笔接的是表内电源正极，为表内电流流出端；数字式万用表的红表笔接表内电源正极，为表内电流流出端。电容充分放电后将万用表红表笔接电解电容正极，黑表笔接电解电容负极可测出正向绝缘电阻。反之，万用表红表笔接电解电容负极，黑表笔接电解电容正极可测出反向绝缘电阻。



用交流电压法也可以检测电容器，某些万用表带有此功能，如FM50型万用表。下面以FM50型万用表为例，其检测方法如下。



万用表的刻度盘上有交流电压与电容容量相对应的刻度，如图6所示。

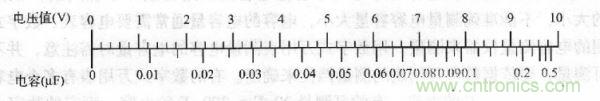

（a）交流电压为10V时，电压与容量的对应值

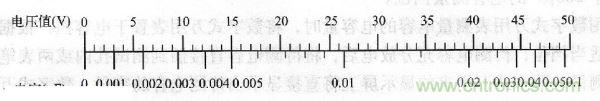

（b）交流电压为50V时，电压与容量的对应值

（c）交流电压为250＼1时，电压与容量的对应值

图6 万用表刻度盘上交流电压与电容容量相对应的刻度





根据电容器上的耐压值，合理选择交流量程，把转换开关置于该量程。





准备一只调压型的电源变压器，选择与量程相对应的电压输出，然后按图7所示的方法进行连接测量。

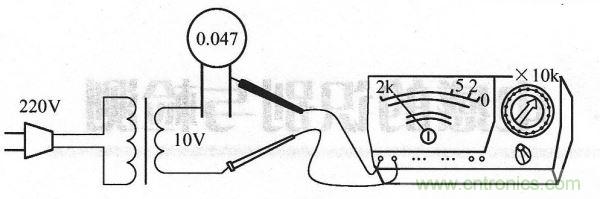

图7 万用表电压法检测电容





交流电源、电容器、万用表串联成闭合回路，上电后进行测量。待表针稳定后即可渎数。



注意：在使用250V交流电源时，一定要注意安全。
