【导读】本文介绍了6种超薄型的电源适配器电路图设计，并对每种设计进行短小精悍的点评，小编希望大家在阅读过这篇文章之后能够有所收获。
随着人们的生活被各种高科技的产品充斥，电源适配器的市场变得越来越大。这些高科技的小玩意都离不开电源适配器，因为电源适配器肩负着将电流转换的使命，将电流转换成能被这些科技产品接受的电能。近年来，电源适配器向着轻薄话发展，功能没有任何损失，而体积却越来越趋于轻薄小型。本篇文章罗列了一些超薄适配器的实例，并进行了一番点评。

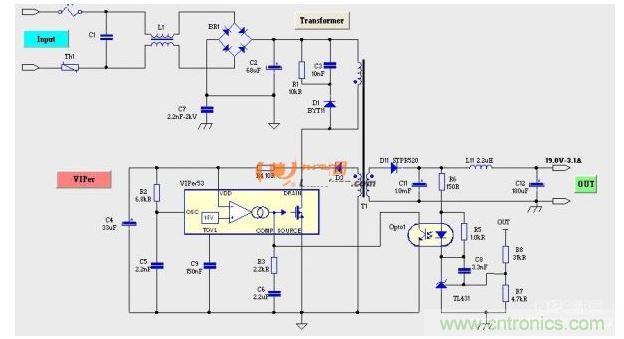

采用viper53的适配器电路图
图1
该芯片在应用全电压输入输出60w温升很难解决，另外加了散热片，在90v输入仍然出现过热保护，最后使用了强制风冷才通过常温老化试验，建议使用该芯片的时候，尽可能使用在40w以内，而且不外加散热需注意layout的散热处理，或者不做全电压输入的，只做220输入60w。
实际使用时C4为47u，D3为FR104，D1为FR207，C11为1000u，C13为470u，光耦是2501，输出加了差模电感。

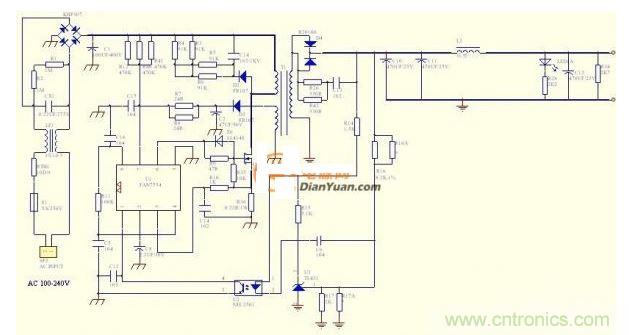

采用FAN7554的适配器电路图
图2
类似于384x系列的加强型，增加了待机跳频功能，能有效的减低待机功耗，其他用法跟384x差不多。

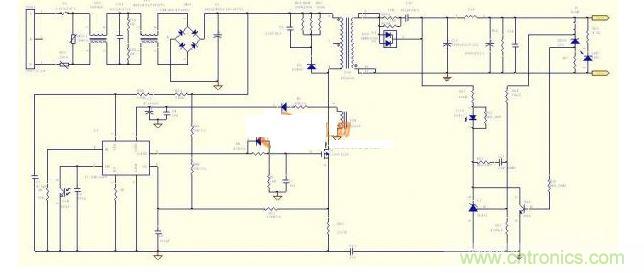

采用OB2269的60w适配器电路图
图3
[page]

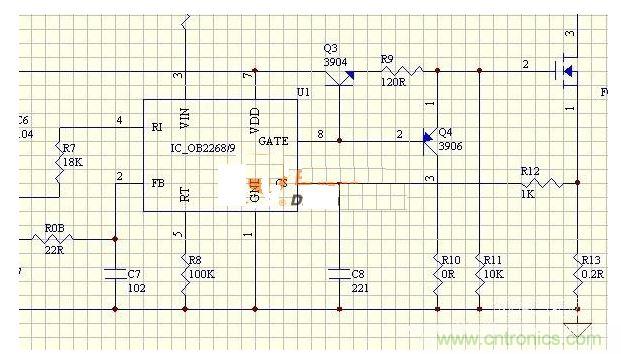

该芯片是OB经典的型号之一了，其性能就不多说了，只是驱动能力还有待提高，不然功率扩展方面就会有所限制，建议在做90或120w的时候最好加扩流驱动。
图4

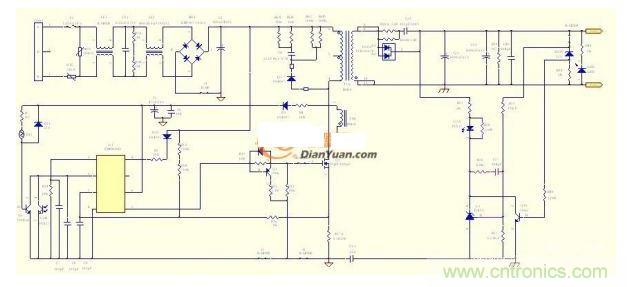

采用FMD810D的适配器电路图
图5
该芯片有高仿OB的嫌疑，在保证性能的条件下，成本有所下降。
[page]

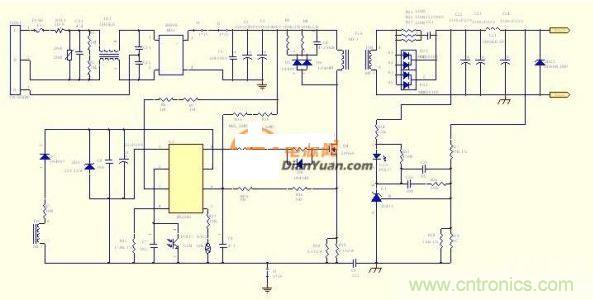

采用RS2042的适配器电路图
图6
独立的高压启动，5脚可以外加NTC做过热检测保护，也可以将此脚位改成其他保护使用。

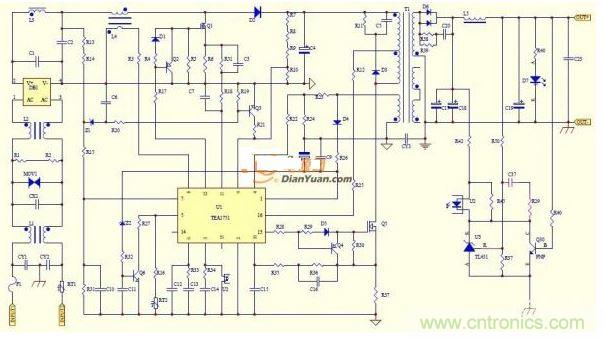

采用TEA1751的适配器电路图
图7
此为90w带pfc的适配器，TEA1751集成了pfc控制，高集成的设计可使得电路更加简单，从而节约空间的使用率。
