【导读】对于信号传输线路较长且信号强度较低的情况，必须处理射频干扰，尤其在仪表放大器的典型应用中，它能从较强共模噪声和干扰中提取较弱的差分信号。下面分享几个放大器中射频干扰整流误差电路。
有个潜在问题却往往被忽视，即仪表放大器中存在的射频整流问题。当存在强射频干扰时，集成电路可能对干扰进行整流，然后以直流输出失调误 差表现出来。仪表放大器输入端的共模信号通常被其共模抑制的性能衰减了。射频整流仍然会发生，因为即使最好的仪表放大器在信号频率高于20 kHz时，实际上也不能抑制共模噪声。放大器的输入级可能对强射频信号进行整流，然后以直流失调误差表现出来。一旦经过整流后，在仪表放大器输出端的低通 滤波器将无法消除这种误差。如果射频干扰为间歇性，那么它会导致无法被觉察到的测量误差。
设计实用的射频干扰滤波器
解决这一问题的最实用方案是在仪表放大器之前 使用一个差分低通滤波器，以对射频信号进行衰减。该滤波器有三个作用：尽可能多地消除输入线路中的射频能量；使每条线路与接地（共用）之间的交流信号保持 平衡；并在整个测量带宽内维持足够高的输入阻抗，以避免增加信号源的负载。
图1是多种差分射频干扰滤波器的基本框图。图中所示元件值均针对AD8221选择，AD8221的–3dB典型带宽值为：

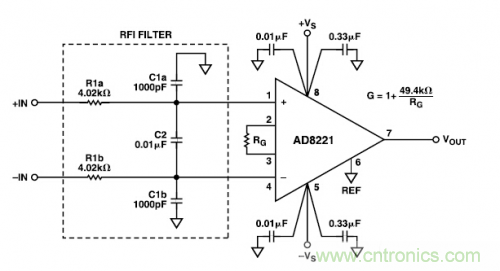

图1 用于防止射频干扰整流误差的低通滤波器电路
1MHz，典型电压噪声电平为7 nVQQ截图20141204111321.jpg。除抑制射频干扰之外，该滤波器同时具有输入过载保护功能。因为电阻R1a和R1b有助于隔离仪表放大器输入电路与外部信号源。图2是该抗射频干扰电路的简化图。从图中可见，滤波器形成一个桥接电路，其输出跨接于仪表放大器的输入引脚间。鉴于这种连接方法，C1a/R1a与 C1b /R1b两个时间常数之间的任何不匹配都会导致桥路失衡，从而降低高频共模抑制性能。因此，电阻R1a和R1b以及电容C1a和C1b均应始终相等。

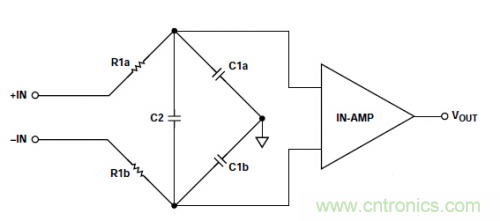

图2 电容C2构成C1a/C1b的旁路，并能有效降低因元件不匹配引起的交流共模抑制误差
如图所示，C2跨接于电桥的输出端，从而使得C2实际上与C1a和C1b构成的串联组合呈并联关系。这样连接后，C2能有效降低因不匹配导致的任何交 流共模抑制误差。例如，如果C2比C1大10倍，这种连接方式将使因C1a/C1b不匹配导致的共模抑制误差降低至原来的二十分之一。需要注意的是，该滤 波器不影响直流共模抑制。[page]
适用于AD620系列仪表放大器的射频干扰抑制电路
图3是针对通用型仪表放大器（如AD620系列）的电路，与AD8221系列相比，这类仪表放大器的噪声电平较高（12 nVHz）、带宽较低。相应地，这类仪表放大器使用了相同的输入电阻，但电容C2的值大约增加5倍，达0.047 F，以便提供足够的射频衰减。采用图中所示值时，电路的–3 dB带宽约为400Hz；通过将R1和R2的电阻值降至2.2 k ，可将带宽提高到760 Hz。需要注意的是，增加带宽是要付出代价的，要求仪表放大器前面的电路驱动的阻抗载荷较低，因此会在一定程度上降低输入过载保护性能。

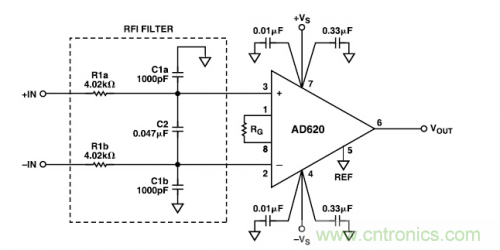

图3 用于AD620系列仪表放大器的射频干扰抑制电路
用于微功耗仪表放大器的射频干扰抑制电路有些仪表放大器比其它放大器更容易发生射频整流，因而需要采用更强的滤波器。输入级工作电流较低的微功耗仪表放大器（如AD627）即是一个很好的例 子。增加两只电阻R1a/R1b的值以及/或者电容C2的值这种简单的方法可提高射频衰减，但代价是信号带宽降低。由于AD627仪表放大器与通用型集成 电路（如AD620系列器件）相比，具有更高的噪声（38nV Hz），因此可采用电阻值较高的输入电阻，而不会大幅降低电路的噪声性能。图4对图1所示基本RC抗射频干扰电路进行了修改，采用电阻值更高的输入电阻。

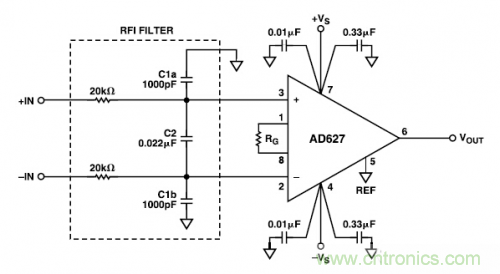

图4 用于AD627的射频干扰抑制电路
滤波器带宽约为200 Hz。当增益为100、输入为1V p-p时，最大直流失调电压在1 Hz至20 MHz频率范围内约为400 VRTI。增益不变时，电路的射频信号抑制（输出端射频电平/输入端射频电平）将优于61 dB。用于AD623仪表放大器的射频干扰滤波器
图5显示的是建议与AD623仪表放大器搭配使用的抗射频干扰电路。由于这种器件与AD627相比，较难受到射频干扰的影响，因此可将输入电阻的值从20 k 降至10 k ，结果会增加电路的信号带宽，降低电阻的噪声贡献。此外，10k 电阻还可提供极其有效的输入保护。采用图中所示值时，滤波器的带宽约为400Hz。当增益为100、输入为1Vp-p时，最大直流失调电压小于1 V RTI。增益不变时，电路的射频信号抑制优于74 dB。

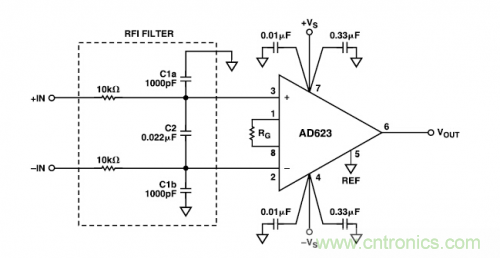

图5 AD623射频干扰抑制电路
AD8225射频干扰滤波器电路
图6显示的是针对这种仪表放大器的推荐射频干扰滤波器。AD8225仪表放大器增益固定为5，且较AD8221更易受射频干扰的影响。如不采用射频干 扰滤波器，当输入2 Vp-p、10 Hz至19 MHz正弦波时，这种仪表放大器测得的直流失调电压约为16 mV RTI。通过使用电阻值更大的电阻，该滤波器可得到比AD8221电路更高的射频衰减：用10 k 代替4 k 。由于AD8225具有较高的噪声电平，因此这是可以接受的。若使用滤波器，则直流失调电压误差可忽略。

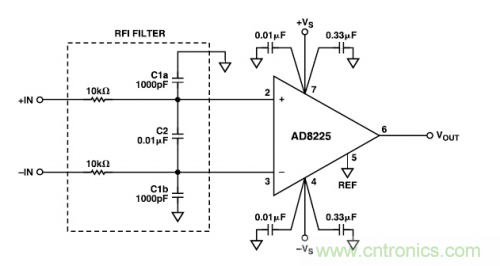

图6 AD8225射频干扰滤波器电路
使用共模射频扼流圈做仪表放大器射频干扰滤波器作为RC输入滤波器的替代方案，可在仪表放大器的前面连接一个商用共模射频扼流圈，如图7所示。共模扼流圈是一种采用共用铁芯的双路绕组射频扼流圈。 两个输入端的任何共模输入射频信号都会被扼流圈衰减。共模扼流圈以少量元件提供了一种简单的射频干扰抑制方式，同时获得了更宽的信号通带，但这种方法的有 效性取决于所用共模扼流圈的质量，最好选用内部匹配良好的扼流圈。使用扼流圈的另一潜在问题是无法像RC射频干扰滤波器那样提高输入保护功能。采用射频扼 流圈、额定增益为1000的AD620仪表放大器，输入1 V p-p共模正弦波时，图7所示电路可使直流失调电压降至低于4.5 V RTI 的水平。高频共模抑制比也大幅降低，如表I所示。

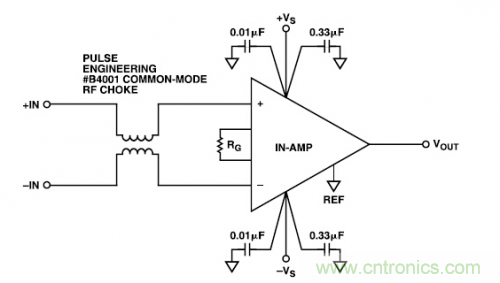

图7 使用商用共模射频扼流圈抑制射频干扰
由于有些仪表放大器比其它放大器较易受射频干扰影响，因此，使用共模扼流圈有时不足以解决问题。这些情况下，最好使用RC输入滤波器。射频干扰测试
图8显示的是一种用于射频干扰抑制测试的典型设置。若要测试这些电路的射频干扰抑制情况，请用极短的引线将两个输入端连接起来。用一条50 端接电缆将优质正弦波发生器连接到该输入端。

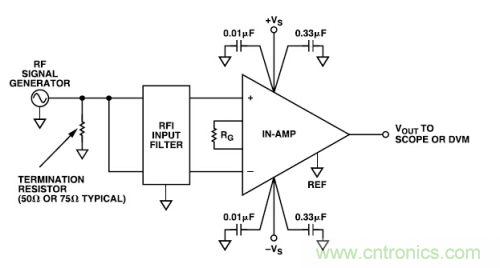

图8 用于仪表放大器射频干扰抑制测量的典型设置
拿一个示波器，调节正弦波发生器以使发生器端的输出为1 V p-p。将仪表放大器设置为高增益（如100）。直流失调电压可用一个数字电压表（DVM）直接在仪表放大器的输出端读取。若要测量高频共模抑制，将示波 器通过补偿过的探头与仪表放大器输出端相连，并测量对输入频率的峰-峰值输出电压（即馈通）。当计算对频率的共模抑制比时，务必考虑输入端接 （VIN/2）以及仪表放大器增益。相关阅读：
