一般我们所熟知的微波炉所用的高压电容器的额定工作电压通常为1800～2200V，电容量在0.8～1.2μF，并且电容器的内部都并接着一个10～12MΩ的高阻电阻，其作用是在关机后自动泄放电容器上的电荷。





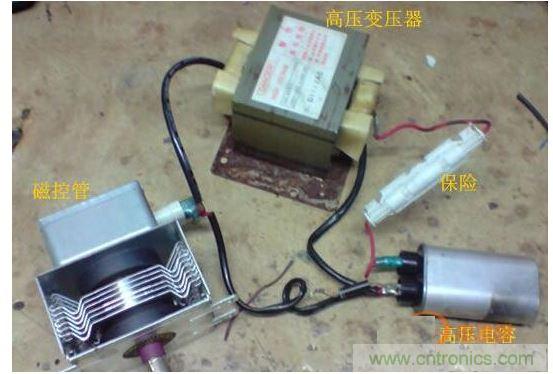

高压电容的主要作用是与高压二极管组成半波倍压整流电路，为磁控管提供直流阳极高压。高压变压器的次级高压绕组输出2100V左右的交流电压，经高压电容和高压二极管倍压整流后，获得4000V左右的直流高压供给磁控管的阳(阴)极使用。由于磁控管的阴极在内、阳极在外，为安全计，通常电路中总是将磁控管的阳极接地，而阴极接负高压。

高压电容还有提高微波炉电路效率的作用。因为漏磁变压器工作时存在滞后的漏感电流，效率较低;有了高压电容后，其超前的电容电流会对滞后漏感电流起到补偿作用，因而能使电路的功率因素得以提高、效率上升。





可用万用表R×10k或R×1k挡测量高压电容器，表针应摆动一定角度后逐渐回到9～12MΩ。若导通或电阻小，表明电容击穿或漏电，若表针不摆动即指示9～12MΩ，说明电容已开路损坏。另外测量电容两端与外壳间电阻应为无穷大，否则表明电容与外壳绝缘不良。微波炉的高压电容器，只要主要特性参数相同或相似，外形尺寸不影响安装，一般都可相互代换。

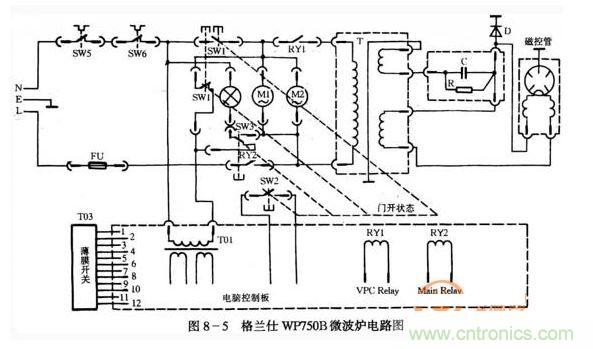

微波炉电路图



由以上电路图可以知道，这里我们所说的高压二极管的导通阈值电压较高，若用内电池电压为1.5V的普通万用表测其正向电阻，测出阻值可能很大，表针大多不动，这就无法判断其好坏，所以要用内电池大于6V，最好9～15V的万用表的R×10k挡测量，测量的正向电阻正常为20—300kΩ左右；反向电阻则为无穷大。



如用兆欧表测量，正向电阻正常小于2kΩ；反向电阻为无穷大。如没有上述仪表，也可用普通万用表的R×1k挡测量，但需在一支表笔上串接6～9V电池后再行测量，串接电池时将红表笔接电池正极，电池负极则作为原红表笔用于测量。测量时不可短路两测量端，也不要去测量已知内阻不正常(过小)的高压二极管或其他元件，以免表针打过头而受损；为保险起见，也可串联一个合适的限流电阻后再使用。测量阻值判断标准可参照用同样方法所测的正常高压二极管的数值。当然根据一般经验判断更方便，而且大都可靠，鼹只要检测出反向电阻为无穷大，正向电阻不是无穷大或者很大(表针偏转一定角度，不是微动)，就表明二极管基本是好的。对于有些微波炉中采用的非对称保护二极管，可用10k挡测量，其正常的正反向电阻都应为无穷大。
