【导读】Momentum正在应用于极紫外（EUV）光刻技术，EUV光刻技术 - 即将在芯片上绘制微小特征的下一代技术 – 原来是预计在2012年左右投产。但是几年过去了，EUV已经遇到了一些延迟，将技术从一个节点推向下一个阶段。
新的光刻工具将在5nm需要，但薄膜，阻抗和正常运行时间仍然存在问题。
如今，GlobalFoundries，英特尔，三星和台积电相互竞争，将EUV光刻插入到7nm和/或5nm的大容量制造（HVM），从2018年到2020年的时间范围，这取决于供应商。此外，美光，三星和SK海力士希望1xnm DRAM使用EUV。
但和以前一样，在EUV进入到HVM之前，有些pieces必须聚合在一起。而芯片制造商还必须权衡复杂的分类。
根据行业的最新数据，以下是当前EUV状况的快照，以及其中的一些权衡：
- ASML正在其期待已久的250瓦特电源安装其首款具有生产价值的EUV扫描仪，这将在年底完成。然而，EUV的正常运行时间仍然是一个问题。
- 阻抗，暴露于光线时在表面形成图案的材料，今天正在努力达到EUV的目标规格。该规格可以减少，但吞吐量受到打击。有时，与抗蚀剂的相互作用可能会导致过程的变化甚至模式故障。
- EUV薄膜，面膜基础设施的重要组成部分，还没有准备好用于HVM。薄膜是防止颗粒落在面罩上的薄膜。因此，芯片制造商可能要么等待EUV防护薄膜，要么没有它们就要投入生产，至少在初期。
尽管如此，即使没有这些部分，芯片制造商也可以在7nm处插入EUV光刻技术。使用强力方法，可以为一层或多层插入EUV。然而，在5nm及以后，EUV还没有准备好在这些节点上满足更严格的规范，这意味着行业必须花更多的时间和金钱来解决这些问题。
Stifel Nicolaus的分析师何志谦表示：“我们正在越来越多的采用EUV进行批量生产。有些事情需要解决，客户的EUV可以使用多少层次。英特尔更保守。三星更看好，因为他们想把它融入DRAM和代工/逻辑。我相信在台积电5nm节点上将会实现全面的HVM实现，这可能意味着2020-2021。
显然，代工客户需要保持领先于EUV的曲线。为了帮助行业获得一些洞察力，Semiconductor Engineering已经看到了EUV扫描仪/源头、阻抗和光罩掩膜基础设施三个主要部分的技术。
为什么选择EUV？ 今天，芯片制造商使用193nm波长光刻技术来对晶片上的精细特征进行图案化。实际上，193nm浸没式光刻在80nm间距（40nm半间距）下达到极限。
因此，从22nm / 20nm开始，芯片制造商开始使用193nm浸没光刻以及各种多种图案化技术。为了减小超过40nm的间距，多个图案化涉及在晶圆厂中使用几个光刻，蚀刻和沉积步骤的过程。

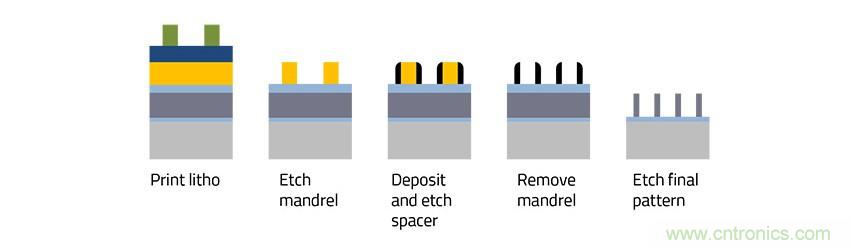

图1：自对准间隔避免掩模未对准。来源：Lam Research

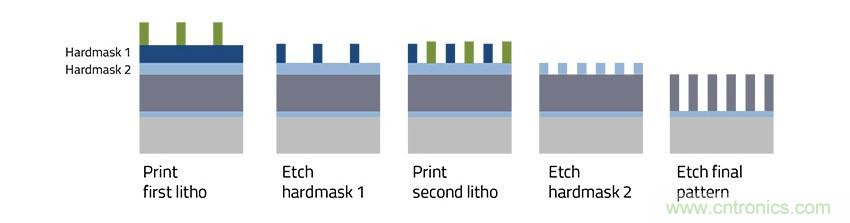

图2：双图案化增加密度。来源Lam Research
多个图案化工作，但它增加了更多的步骤，从而增加流程中的成本和周期时间。循环时间是从开始到结束处理晶圆的晶片所花费的时间。
为了解决这些问题，芯片制造商想要EUV。但是由于EUV尚未准备好在7nm的初始阶段，芯片制造商将首先使用浸入/多图案化。希望是在7nm以后插入EUV。 EUV是5nm必须的。
D2S首席执行官藤本真雄（Aki Fujimura）表示：“从成本的角度来看，7nm将实用化，尽管可能并不理想。 “（业内人士）希望随着7nm的音量增加，EUV将采用相同的设计规则。 5nm从实际的角度来看真的是没有EUV的。“
最初，EUV针对7nm的触点和通孔。根据GlobalFoundries的说法，为了处理接触/通孔，它需要每层两到四个掩模用于7nm的光刻。
然而，使用EUV，每层只需要一个掩模来处理7nm和5nm的接触/通孔。根据ASML，理论上，EUV简化了流程，并将生产周期的周期缩短了约30天。
“这是一个相当不错的折衷，因为你的交易四图案或一个面具接触的三重图案，”加里•帕顿，在首席技术官GlobalFoundries的。“这并不影响任何的设计规则要么，所以客户可以得到循环时间和更好的收益率的优势。而且，因为它是准备好了，我们会由（EUV）以上的地方，我们会做金属水平和缩小“。
EUV的早期采用者希望在2019年至2020年期间将7nm技术插入其中。“这是中心。 GlobalFoundries的高级研究员和技术研究高级总监Harry Levinson表示：“我们正更加努。四大芯片公司在未来几年都处于HVM的轨道上。 现在真正的问题是谁将是第一，谁将是第二。
问题的根源
不过，在此之前，芯片制造商必须首先将EUV引入HVM。 这被证明比以前认为的更困难，因为EUV光刻的复杂性令人难以置信。

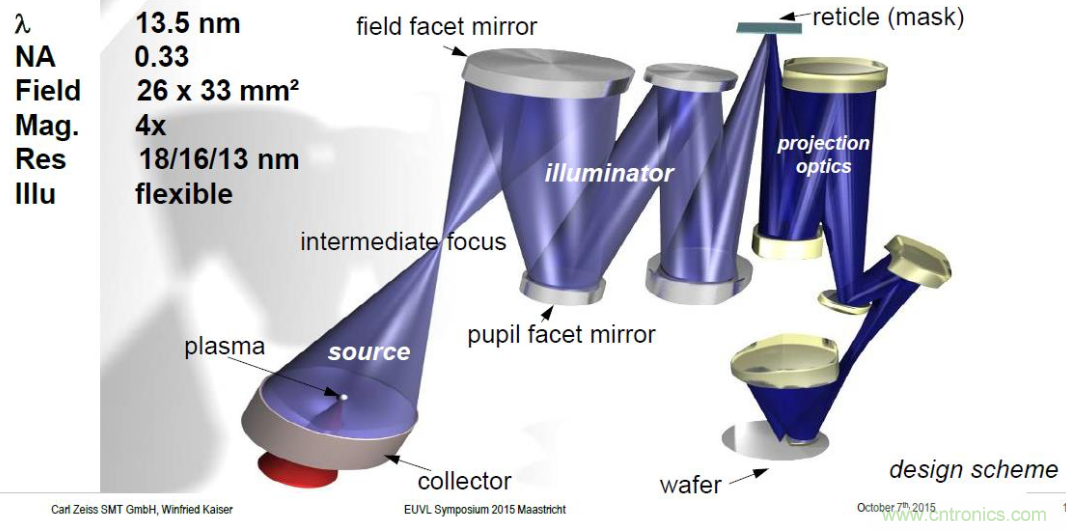

图3：该EUV的复杂性。来源：ASML

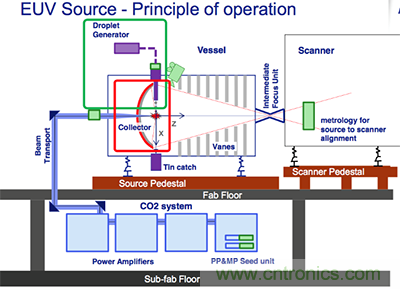

在EUV中，电源将等离子体转换成13.5nm波长的光。 然后，光反弹了10个多层镜子的复杂方案。 在这一点上，光通过可编程照明器并击中面罩。 从那里，它会弹出六个多层镜子，并以6％的角度击中晶片。
图4：准确弹跳光 来源：ASML /Carl Zeiss SMT Gmbh
最大的挑战是电源。它不会产生足够的电源或EUV光，以使EUV扫描仪能够足够快，或使其经济可行。
为了使EUV进入HVM，芯片制造商需要能产生250瓦功率的EUV扫描器。这转化为每小时125瓦的吞吐量（wph）。
实现这些目标所花费的时间比预期的要多。不久前，源产生的功率只有10瓦。然后，ASML的电源从80瓦特移动到125瓦特，将EUV的吞吐量从60瓦特提高到85瓦特。
今天，ASML正在准备首款生产的EUV扫描仪NXE：3400B。该工具的数值孔径为0.33，分辨率为13nm。 ASML高级产品经理Roderik van Es表示：“如果您看系统的成像性能，我们（已完成）13nm LS和16nm IS。 （LS是指线和空间，而IS是隔离线。）
最初，该工具将装载一个140瓦的源，实现100瓦的吞吐量。最近，ASML已经展示了一个250瓦的来源。根据Es的说法，这个250瓦特源的工业化版本将在年底前发布。
即使是250瓦的光源，但是平板印刷师担心系统的正常运行时间。 今天的193nm扫描仪可以不间断地在制造厂以250W或更快的速度运行。 相比之下，预生产的EUV机器的上升时间却在70％和80％左右。
Stifel Nicolaus Ho表示：“可用性或工具在需要停机维护之前可以运行多长时间，仍然是一个令人担忧的问题，特别是对于英特尔来说。 如果希望90年代高可用性指标的英特尔公司，则可用性水平不能达到70％甚至80％。”
不过还有待观察的是NXE：3400B在现场表现如何。 如果仍然存在正常运行时间问题，平板电脑正在研究为冗余目的购买额外的工具的想法。 那当然，这是一个昂贵的提议，芯片制造商宁愿避免。 分析师表示，每个EUV扫描仪售价约为1.25亿美元，而今天的193nm浸没式扫描仪则为7000万美元。
阻抗的问题
多年来，EUV的首要挑战是电源。现在最大的挑战是从源头转移到涉及抗蚀剂的过程。
EUV可分为两大类：化学放大抗蚀剂（CAR）和金属氧化物。 CAR在业界使用多年，利用基于扩散的过程。较新的金属氧化物抗蚀剂基于氧化锡化合物。
所谓的抵抗力也涉及所谓的RLS三角分辨率（R），线边粗糙度（LER）和灵敏度（S）之间的三个指标之间的折衷。
为了达到所需的分辨率，芯片制造商希望以20mJ / cm 2的灵敏度或剂量进行EUV抗蚀。这些抗蚀剂是可用的，但它们比以前想象的更难加入HVM。
“在32nm间距和以下，无论何种剂量，无论CAR还是金属氧化物，无论如何，至少在理由范围内（<100mJ /cm²），”GlobalFoundries Levinson说。 然而，该行业已经开发出在30mJ / cm 2和40mJ / cm 2工作的EUV抗蚀剂。基于RLS三角形的原理，较高剂量的抗蚀剂提供更好的分辨率。但是它们较慢并影响了EUV的吞吐量。
采用30mJ / cm 2的剂量，根据ASML，具有250瓦特源的EUV扫描仪的吞吐量约为104-105Wph，不含防护薄膜，低于期望的125wph目标。
Levinson说：“现有的EUV抗蚀剂能够支持7nm HVM，但是随着我们走向更小的CD，我们脱离了悬崖。” “下一个节点可能处于危险之中，因为耗时少的抗氧化剂时间过长。”
这是关于在20mJ / cm 2下开发抗蚀剂的时间和金钱。该行业正在开发针对5nm的抗蚀剂。
抗拒挑战是艰巨的。 Lam Research的技术总监Richard Wise在最近的一次活动中说：“剂量不一定是我们想要的。” “由于EUV的随机效应，降低剂量有很多根本的身体挑战。”
随机指标是随机变化的另一种方式。光是由光子制成的。 Fractilia首席技术官Chris Mack解释说，暴露少量抗蚀剂的光子数量与所需的曝光剂量相对应。 “但是这个平均值有随机变化。如果曝光该抗蚀剂体积的光子数量较多，则相对随机变化较小。但是，随着曝光少量抗蚀剂的光子数量变小，该数量的相对变化就会变大。
这种效应称为光子散粒噪声。散粒噪声是光刻过程中光子数量的变化。
所有类型的光刻受到随机性的影响，但是对于EUV而言更糟。 “首先，EUV光子比193nm光子携带能量的14倍。所以对于相同的曝光剂量，有14倍的光子，“麦克说。 “其次，我们正在努力通过使用低曝光剂量来提高EUV扫描仪的吞吐量。这也意味着更少的光子。光子越少，光子或射击噪声就会有很大的随机不确定性。“
光子数量的变化是有问题的。 “我们有更高能量的光子，但还不够。因此，我们有线宽粗糙度和线边粗糙度（图案），“TEL技术人员资深成员Ben Rathsack说。 （LER被定义为特征边缘与理想形状的偏差。）
如果这还不够，变化也可能导致其他问题。 Imec高级图案部门主管Gregory McIntyre表示：“我们将在成像中成为挑战第一的是极端粗糙度事件或纳米桥接，断线和合并或漏洞等场合的随机故障。
因此，在EUV曝光过程中，扫描仪有时无法解决线路，空间或联系人。或者进程可能导致线路断开或联系人合并。
薄膜问题
除了阻抗，还有其他问题，即EUV光掩模基础设施。光掩模是给定IC设计的主模板。面膜开发之后，它被运到制造厂。将掩模放置在光刻工具中。该工具通过掩模投射光，这又掩模在晶片上的图像。
多年来，该行业一直在制造EUV面罩，尽管这个过程仍然具有挑战性。 KLA-Tencor标线制品部总经理Weston Sousa表示：“面罩行业正在加大EUV标线的开发力度。 “挑战众多，从空白质量和CD均匀性到图案缺陷和修复。”
成本和收益也是问题。 “这是我担心的面具，”GlobalFoundries的巴顿说。 “面罩本身存在缺陷，制造时面罩有缺陷。”
来自最近eBeam倡议调查的数据显示，总体面罩产量处于健康的94.8％，但EUV面罩产量下降了约64.3％。
并且在每个节点处，掩模缺陷变得越来越小，难以找到。 “缺陷标准在早期循环中更为松动。随着时间的推移，它将进入HVM级别。英特尔®嵌入式光罩单元Intel Mask操作系统的面罩技术总监Jeff Farnsworth表示，HVM级别肯定不会松动。
另外，三星的研究人员Heebom Kim表示，EUV掩模比复杂的光学掩模贵8倍。但是随着EUV进入HVM，根据ASML的说法，EUV掩模的成本可能会下降到光学成本的三倍以上。
光学和EUV掩模是不同的。在光学上，掩模坯料由玻璃基板上不透明的铬层组成。
相比之下，EUV掩模空白由衬底上的40至50个交替的硅和钼层组成。在光学和EUV中，掩模毛坯被图案化，形成光掩模。
面具制造商希望实现两个目标。首先是生产无缺陷的EUV面罩。然后，他们希望防止缺陷登陆面具。在这种情况下，来自扫描仪或其他过程的颗粒可能无意中落在掩模上。
如果在曝光阶段在EUV扫描器的掩模上存在缺陷，则它们可以在晶片上印刷，从而影响芯片的产量。
通常，面膜制造商正在制造无缺陷的面罩方面取得进展。防止颗粒着色在掩模上是不同的事情，并且涉及掩模基础设施中的关键部分 - 防护薄膜。防护薄膜组件作为面罩的防尘罩。

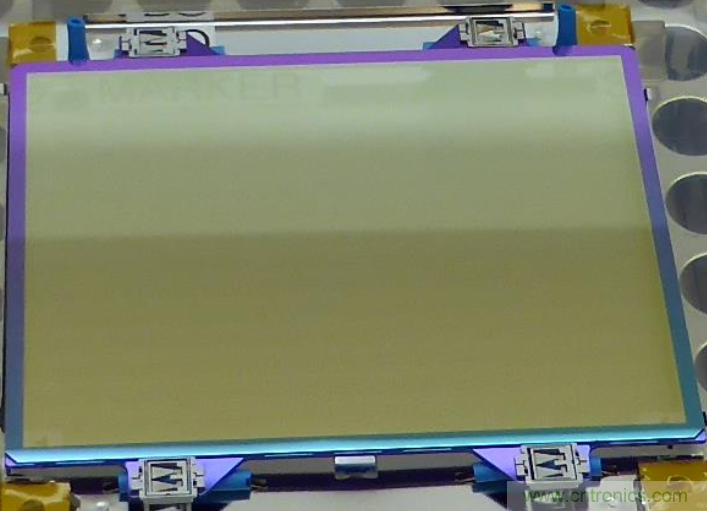

图5：原型薄膜。来源：ASML
不久前，业内人士坚持认为，EUV扫描仪可以在没有防护眼镜的环境中处理干净的环境。然后，芯片制造商改变了他们的立场，表示不会保证EUV扫描仪或其他工具在流程中保持100％的清洁。没有防护薄膜制造商说，EUV面罩容易发生颗粒和缺陷。
所以行业开始开发EUV防护薄膜。用于光学掩模的防护薄膜基于薄聚合物材料。相比之下，唯一的EUV防护薄膜供应商ASML开发出了仅50纳米厚的多晶硅型EUV防护薄膜。
在操作中，当EUV灯击中防护薄膜时，膜的温度将从600摄氏度升高到1000摄氏度。
问题是防护薄片是脆的。在这些温度下，有些人担心EUV防护薄膜可能会在加工过程中恶化，造成EUV面罩和扫描仪的损坏。
到目前为止，ASML的EUV防护薄膜已经用140V的EUV电源进行了测试。但是，防护薄膜将如何反应250瓦特源仍然不清楚。
应用材料面具和TSV蚀刻部门的技术人员和CTO主要负责人Wu Banqiu说：“对于机械强度和应用性能，EUV薄膜有一些挑战。 “防护薄膜吸收一些EUV能量。这种能量会导致防护薄膜的温度升高。防护薄膜也存在于真空中。这意味着自然对流冷却非常低。天然的热转移非常困难，因为防护薄膜太薄了。“
总而言之，关于在HVM中使用多晶硅薄膜，如果不怀疑，仍然存在一些不确定性。所以现在，行业正在改变调整和考虑两个选择 - 等待一个HVM防护薄片或没有他们开始生产。
英特尔表示，如果没有防护眼镜，它将不会进入EUV生产。英特尔的Farnsworth说：“我们正在积极地研究它。
然而，该行业正在对冲它的投注。至少在初期，许多人也在考虑计划进入EUV生产而没有防护眼镜。
在理论上，使用EUV，芯片制造商可以处理没有防护薄膜的接触和通孔。 “对于那些人来说，不需要一个防护薄膜，因为关键区域较小。因此，造成问题的粒子的风险较小，“GlobalFoundries Patton说。
但是有一些后果。即使EUV扫描仪是干净的，不需要的颗粒也会粘在掩模上。
因此，如果芯片制造商在没有防护膜的情况下投入生产，则必须在流程中实施更多的掩模检查和清洁步骤。 “我们将做我们所做的与晶片印刷和晶圆检查，”GlobalFoundries的莱文森说，“但是很痛苦。 所以，我们需要一个好的防护薄膜解决方案。“
在研发方面，该行业正在研究下一代薄膜和面具基础设施的其他部分。 可以肯定的是，对于EUV抗议的发展也有紧迫感。 而且，当然还有电源。
这一切会实现吗？ 时间会告诉我们EUV光刻传奇。
