确定导通电阻的LTspice模型参数

我们将使用最简单的模型来仿真实际的MOS器件。为了针对导通电阻建模，我们将使用：



W/L，宽度(W)/MOS器件的长度(L)。W/L表示器件的尺寸或相对强度。

VTO, 阈值电压；gamma(γ)，利用器件的反馈偏压来更改VTO 。反馈偏压是开启器件和其主体电压之间的压差；主体一般连接到开关中PMOS的正电源和NMOS的负电源。

KP,在模型中，也被称为K’或K-prime。这个参数模拟工艺的强度，乘以W/L之后，用于调整MOS电流。在给定的工艺中，NMOS的 KP一般为PMOS的约2.5倍。

RD, 器件漏极的寄生电阻。

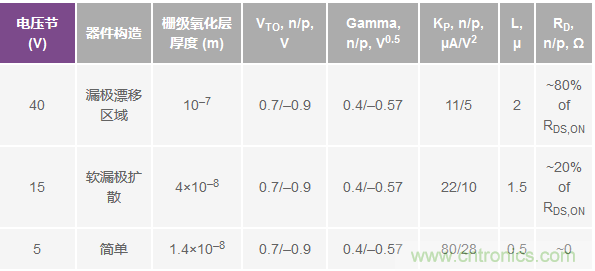

不同的MOS工艺采用不同的内部参数。表1汇总了常见的CMOS工艺、其特性，以及和导通电阻相关的内部参数估算值。

来看一下图1中我们想要再现的ADG333A RON曲线。

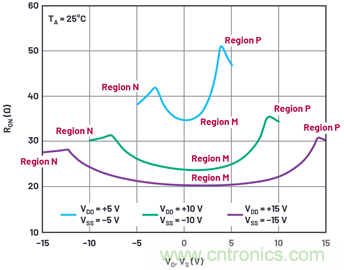

图1. RON与VD(VS)呈函数关系（双电源）。



在这个和其他模拟开关中，我们发现一个普遍趋势：更高的电源电压会降低导通电阻。对开关MOS栅级施加更高电压时，导通电阻会降低。我们也发现导通电阻会随输入模拟信号电平发生明显变化。在N区中，开关中的NMOS晶体管完全开启，且当模拟电压高于负电源轨时，PMOS晶体管开启，有助于降低总体导通电阻。区域N的转折点大致在高于负电源的 PMOS VTO处。



同样，在区域P中，开关的PMOS器件完全开启时，大致在低于正电源的 NMOS VTO，NMOS器件开始协助PMOS晶体管。



区域M在区域N和P中间，NMOS和PMOS并行作用，但彼此之间的导通电阻存在差异，具体由电源轨内的模拟信号电平决定。



要启动曲线拟合流程，我们先要估算每个晶体管的尺寸。低压曲线能够为晶体管RDS,ON提供最佳曲线拟合。在区域N中，在模拟信号位于负电源电压范围内时，PMOS器件关闭，部件的 RON相当于NMOS晶体管的RON 。其中





我们使用40V NMOS典型工艺值，按照图1中的曲线设置 RDS,ON=38Ω，使用给定的工艺数值，发现WNMOS=2µA/(38Ω×(11×10–6µA/V2)×(10V–0.7V))=514µm。PMOS开关在上方曲线上的导通电阻为47Ω，宽度为936μm。

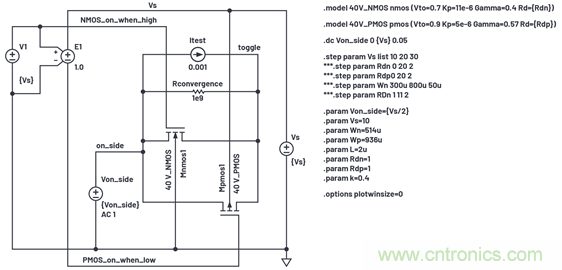

我使用图2中的LTspice测试电路。注意，参数RDN和RDP、寄生漏极电阻都是中等值。我最开始使用的值为1μ，这导致仿真器收敛变慢。RDN值为1时，仿真速度正常。添加RCONVERGENCE会为开关节点提供可收敛的电导，从而改善仿真器噪声和速度。我测试了一个浮动电流源，用于测量导通电阻。



图2. 导通电阻测试电路。

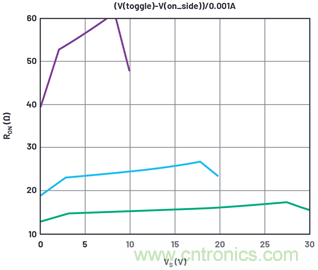

图3显示了多种电源供电条件下的仿真结果。

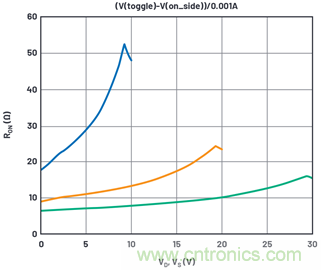

图3. 采用初始模型值的导通电阻仿真结果。



这个开端相当不错。低压端在VS=30V时，仿真的扭结点为3.6V，在数据手册中为2.7V。从中可以看出，我们应该降低PMOS VTO，但0.9V实际上已经是最小值。最好是可以调节PMOS的gamma，但这只是猜测。



接近最大电源时的扭结点为低于30V电源轨2.5V，在数据手册中应为~1V。各种gamma值会放大来自电轨的扭结电压；我们会将NMOSVTO设置为1V，将其gamma设置为0。gamma为0有些出乎意料，但我们只是尝试进行曲线拟合。图4所示为PMOS的gamma在几种电源值条件下步进变化时，得到的仿真结果。我们主要研究一下30V曲线，与较低电源相比，它最大化了gamma的影响。

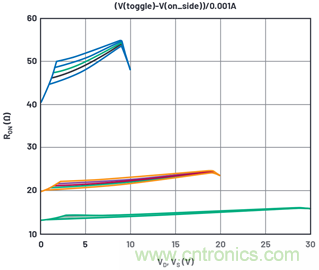

图4. gamma-p不同时的导通电阻仿真结果。



根据阶梯曲线，我们选择PMOSgamma=0.4。



关于RON，可以看出，10V曲线可以表示电源极端（限值）时对应的数据手册曲线，但对于20V和30V曲线，仿真产生的RON过低。在负电源极端，RONs= RDS,ON(NMOS)+RD(NMOS)，在正电源极端，RONs=RDSON(PMOS)+RD(PMOS)。对于高压电源，RD参数比W/L更重要，对于低压电源，W/L起决定作用。我们在此会使用两个变量；这非常费时费力。我们将假设RON随电源变化，这是因为会对NMOS实施不同程度的增强，但是，RD值不会随电源电压变化（好吧，在漏极漂移中，它可能会变化，但是我们还是让问题保持简单一些）。如果我们注意到数据手册中RON在10V和30V电源之间的差异(11.4Ω)，我们可以与上方仅采用WN（开关中NMOS的宽度）的曲线比较。在仿真中对WN实施一定的迭代之后，很明显可以看出我们需要WN=1170µm才能获得所需的ΔRON，明显高于最初的猜测值。图5显示了我们当前的结果。

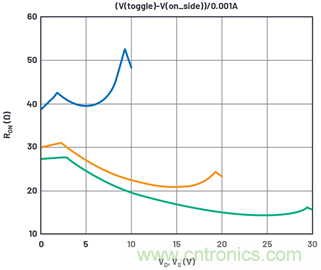

图5. WN 确定时的导通电阻仿真结果。



虽然NMOS的RON具备正确的电源灵敏度，在0V时，曲线的值仍然过低，我们必须增加固定RDN。在增加和迭代RDN之后，我们获得了最佳值，即RDN=22Ω，对应曲线如图6所示。

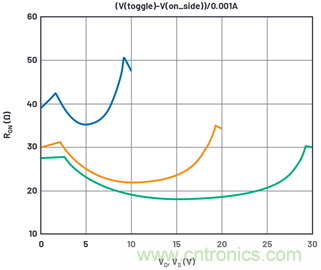

图6.RDN 确定时的导通电阻仿真结果。



然后，我们确定WP（开关中PMOS的宽度），以仿真最大电压下的RON，得到WP=1700µm,，也远高于最初的猜测值。将RDP也设置为22Ω，我们获得了图7所示的最终RON曲线。



WP和RDP确定时的导通电阻仿真结果。



一致性非常不错；只有几个特性和数据手册不同。一是转折点在数据手册曲线中非常平缓，在仿真中则相当尖锐。这可能是因为使用的简单MOS模型不支持亚阈值导电性，且仿真器件在与电源轨相差VTO时会真正关闭。实际器件在VTO时不会关闭，而是平缓地降低该电压下的电流。



另一个错误在30V曲线中非常明显。与数据手册相比，RON在中等电压下要低15%。这可能是因为漏极漂移区域的JFET效应，这个效应也没有在模型中仿真出来。



至于温度，相对比较符合，但符合程度不是很高，具体参见图8。

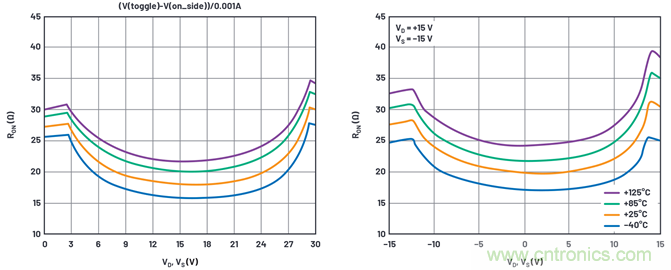

图8. 各种温度下的导通电阻仿真和数据手册结果。



仿真结果与温度相关，但温度相关性不如数据手册曲线高。在仿真模型中，RD没有温度系数。RDS可以通过外部电阻和正确的温度系数模拟，但为了保持简单性，我们不予考虑。



获取电荷注入的LTspice模型参数

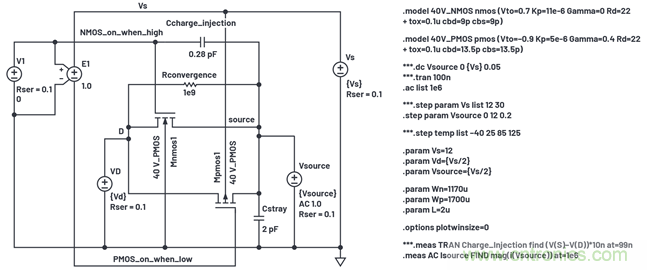

当MOS晶体管关闭时，通道中的电荷必须去往某处，所以会从漏极和源极端逸出。模拟开关关闭时，电荷也会外泄，这被称为电荷注入。常用的测量方法是：在开启的开关的一端设置固定电压，在另一端设置大电容。关闭时，电容会捕捉电荷，并发生小电压阶跃。现在，我们在MOS模型中添加栅级氧化层厚度TOX=1×10–7（栅级电容是最大的电荷注入源）。仿真设置如图9所示。

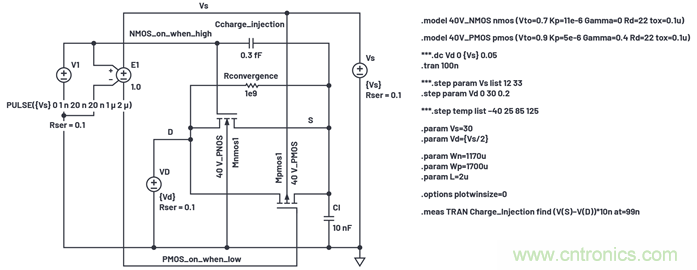

图9. 电荷注入仿真设置。



数据手册电荷注入测试电路在开关的D端设置电压源，在开关的S端设置电容Cl。开关晶体管关闭时，Cl被隔离，通过开关集成注入其中的电荷。在这种情况下，VD波形在电源为30V时保持在24V，如图10所示。

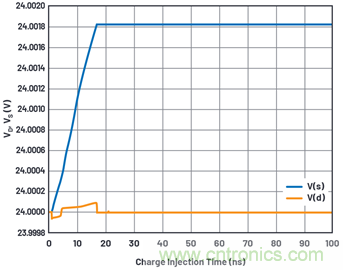

图10. 电荷注入仿真波形。



注入的电荷是V(S)和V(D)之间的电压跳变乘以10nF保持电容。我们可以在电源电压范围内实施开关电压VD阶跃，并且使用.meas语句来捕捉各个电压下的电荷注入值。图11显示了数据手册曲线结果和仿真结果。

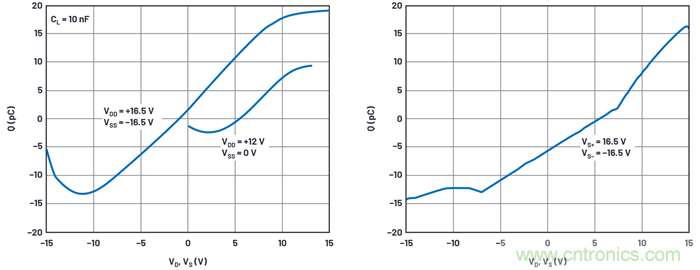

图11. 电荷注入数据手册和仿真波形。



我们简单的MOS模型不能很好地模拟数据手册曲线波形，但在数据手册曲线中，峰值电荷注入值为32pC，在仿真中为31pC。让人意外的是，这两个值非常接近，如果有必要，我们可以调节TOX来完善仿真结果。



两个曲线之间存在偏移，我们可以使用CCHARGE_INJECTION来进行补偿。使用某些值调整后，我们选择最优值CCHARGE_INJECTION=0.28pF。如果需要反向极性偏移， CCHARGE_INJECTION会重新连接至PMOS_on_when_low节点。



调节电容CCHARGE_INJECTION是一种使电荷注入与模拟电压的关系仿真曲线偏移的简便方法。如果仿真的峰值注入值太小，怎么办？嗯，大部分电荷注入会产生开关的栅级电压摆动，通过开关晶体管的栅级通道电容发送电荷。如果仿真的注入太少，我们可以直接增加一个或两个栅级面积。为此，我们需要按同样的系数提高开关器件的参数值L和W，且要保证不改变设置导通电阻的W/L比。相比使用CCHARGE_INJECTION，我们会选择增加NMOS W和L。



或者，我们可以调节每个器件的TOX，以获得更好的电荷注入关联结果。这实际上不可行，但是，我们这只是仿真。在我们使用的简单模型中，TOX不会影响到其他仿真参数。



获取电容的LTspice模型参数



在已经设置参数，以获得出色的RON和电荷注入仿真结果的情况下，我们现在可以仿真S和D端电容。



重要的一点是，高压MOS开关的漏极和源极区都必须具有偏移区。对于开关，您无法区分源极和漏极之间的功能差异，但是漏极和源极的体电势都需要用到各自的偏移区。对于中等电压 软扩散，这也是正确的，但在低压MOS中，这不合理。我们已将漏极和源极中存在的偏移区电阻汇总到RD，在饱和情况下，这对开关有效，对晶体管则无效。



图12显示了仿真设置。



在LTspice中，您可以按一种频率运行.ac（使用.ac中列出的选项），但也只能提供一种频率参数（此情况下为1MHz）。然后，在整个电源范围内运行.step VSOURCEdc电压，以获取电容与电压范围的关系曲线。



关闭的开关器件的D端保持中等电压。S端（此处对源极重命名以防与VS混淆）由直流值范围在0V至VS内、交流驱动电压为1V的电压源驱动。电容计算公式为I(VSOURCE)/(2×π×1MHz×1V)。逻辑驱动V1变更为0V，以关闭晶体管。



在模型说明中，漏极电容和源极电容分别为CBD和CBS。模型中包含内置默认集中度、内置电压和指数，使CBD和CBS电压可变。因 为它们是对称的，所以漏极和源极电容可能相等。此外，由于PMOS的宽度与NMOS不同，CBD,NMOS/CBD,PMOS=CBS,NMOS/CBS,PMOS≡WN/WP的比率会在导通电阻模型中确定。图13显示了仿真结果。

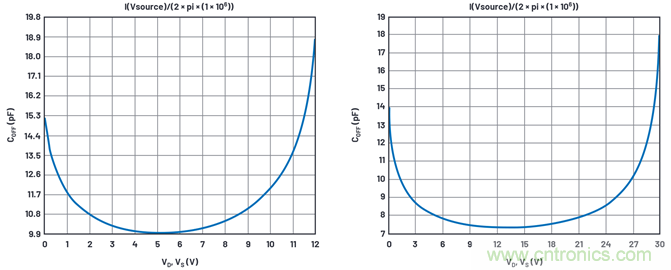

图13. VS = 12 V（左侧）和30 V（右侧）下的关闭电容和直流电压关系曲线。



显示的结果是I(VSOURCE)/(2×π×1MHz), 这表示电容。LTspice不知道这 个值的含义，因而显示pA而不是pF。



遗憾的是，我们没有数据手册曲线来进行比较。从数据手册的规格表中可以看出，电容（可能是在中等电压下，数据手册中没有指明）在30V电源电压下一般为7pF，在12V电源电压下为12pF。我通过调节CB， 获取30V电压下的7pF曲线，但在12V电压下只能仿真10pF曲线。调节内部电势和电容公式指数后，使用的模型便无法再改善12V/30V符合性。



图14显示了开启状态的电容仿真设置。

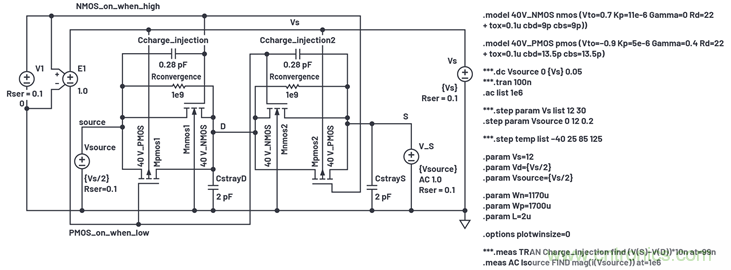

图14. 开启状态的电容测试仿真设置。

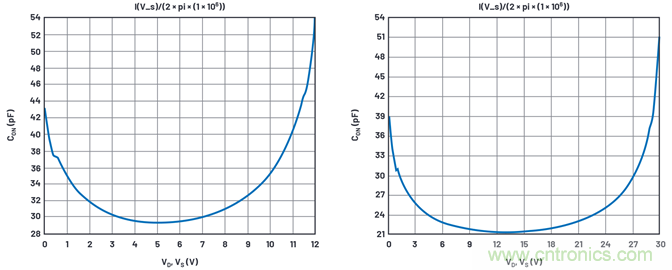

从中可以看出，完整的单刀双掷开关的右侧开关已经开启，左侧开关关闭，并连接至Vs/2源。左侧开关的右半部电容和右侧开关的总电容，以及D和S端存在的寄生电容并联，由V_s源的1MHz测试信号驱动，后者的直流电平从接地阶跃至Vs。图15显示了其仿真结果。



图15.VS=12 V（左侧）和30V（右侧）下的开启电容和直流电压关系曲线。



仿真得出的值是29.5pF和21.4pF，数据手册给出的值是26pF和25pF。考虑到电路板布局电容的变化，我们认为这些值已经非常接近。



漏电流



数据手册曲线显示25°C时与电压相关的pA级漏电流，但数据手册规格只能保证几百pA。我受25°C下曲线结果的影响更大。对于此器件，没有正确把握小漏电流的重要性，所以无法保证测试结果。客观地说，测量一个pA级漏电流需要大量的设计开发工作和较长测试时间。



在85°C下，可保证测出几nA（可以有效测量），典型值则在几百pA范围内。我认为这些典型值相当准确。



漏电流属于产品缺陷；不存在严格的统计数据，且随温度变化很大。这不是我们设计要达到的规格，相反，这个数值会干扰与之连接的电路。在宏模型中使用时，适当幅度的泄漏会仿真 为电路缺陷，对于设计人员来说，是不错的警示。在85°C下，我为开启状态开关选择1nA目标测试值。



我们的模型显示没有超过RCONVERGENCE和GMIN电流的漏电流。GMIN是仿真器置于结之间，用于协助收敛的电阻。其电导系数通常为1×10–12但在电源电压为30V时，得出的值可能是30pA电流的几倍，远高于测试需求。在仿真的一系列选项中GMIN会降低至1×10–15，RCONVERGENCE上升至1×1015。



这些泄漏大部分可能实际来源于连接至每个引脚的静电放电(ESD)保护二极管。我们会将这一点纳入图16的仿真设置中。

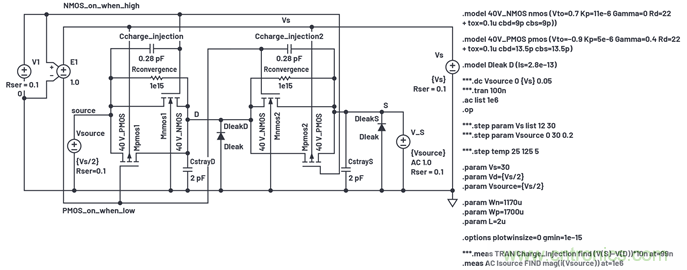

图16. 泄漏测试仿真设置。



调节了二极管模型中的ls后，我们获得了泄漏电流与温度关系曲线，如图17所示。

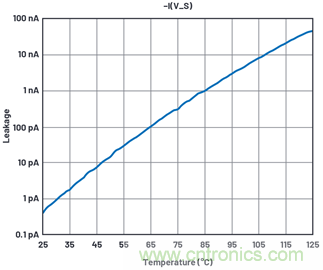

图17. 温度范围内泄漏测试仿真结果。



逻辑接口和栅级驱动器

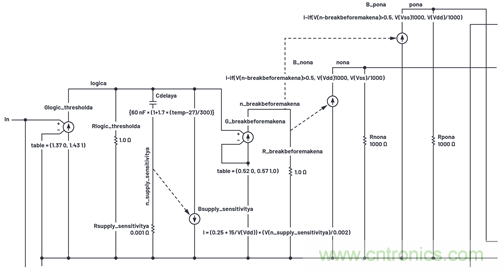

单纯的行为逻辑-栅级驱动电路如图18所示。



图18. 行为逻辑-栅级接口。



外部逻辑输入位于图18左侧的输入端。它是理想跨导Glogic_thresholda的输入，具有分段线性传输函数。对于低于1.37V的逻辑输入，逻辑节点下的输出为0V；对于高于1.43V的输入，逻辑输出为1V；在1.37V和1.43V之间时，逻辑输出呈线性从0V过渡到1V。Glogic_thresholda因此会忽略电源差异，提供1.4V输入阈值。



Cdelaya会在瞬间减慢逻辑节点的速度，所以我们能从中截取一些时间点。为了制作比较器，我们再次使用跨导，此时，Gbreakbeforemakena的输出再次从0V过渡到1V，但是阈值的摆幅略高于0.5V。从图19中可以看出，

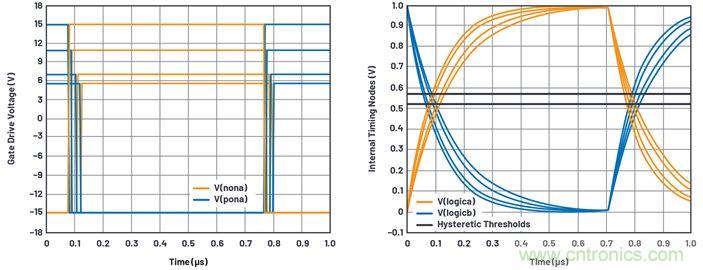

图19. 先开后合式时序。



倾斜的动作电压为0.52V和0.57V，而不是0.5V，这使得从1V下降的指数信号的关断速度比从0V上升的指数信号的关断速度更快。



全栅级驱动电压由B_non和B_pon行为电流源产生。当节点n_breakbeforemakena>0.5V时，B_nona产生VDD/1000电流，节点nona的电压在加载1000Ω电阻时达到VDD。当节点n_breakbeforemakena<0.5V时，节点nona被驱动至Vss。所以，我们有不错的电轨-电轨栅级驱动器，符合电源电压要求，并且具有1.4V固定输入阈值。

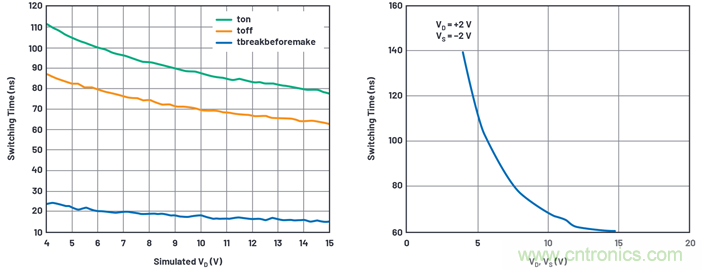

我们还需要说明另一个特性。请注意，在图20中，更高的电源电压会缩短延迟时间。这通过B_supplysensitivitya来实现，它向Cdelaya返回自身随VDD变化的少量动态电流。Rsupply_sensitivitya因为Cdelaya电流会出现少量压降，使得Cdelaya很大程度上作为纯电容使用。将Cdelaya电流的副本返回给Cdelaya实际上会创建一个可控 的可变电容器，Bsupply_sensitivitya内部的数学运算实际上会产生图20所示的延迟与VDD关系曲线。



图20. 仿真和数据手册曲线的先开后合式时序结果。



我们的电路在VDD=4V时，仿真得出的TON延迟为111ns，数据手册曲线显示的延迟为140nsVDD=15Vs时，仿真延迟为77ns，数据手册中的延迟为60ns。并无太大关联；我会留给读者来完善Bsupply_sensitivity函数，以实现更好的结果。至少，先开后合式时序的差异在15ns和24ns之间会更好。

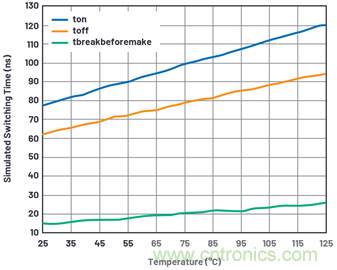

虽然，数据手册没有给出太多关于延迟和温度关系数据，但是我在Cdelaya中增加了温度项，至少在高温条件下，模型仿真速度会减慢，如图21所示。



图21. 时序延迟与温度的关系。



组合宏模型

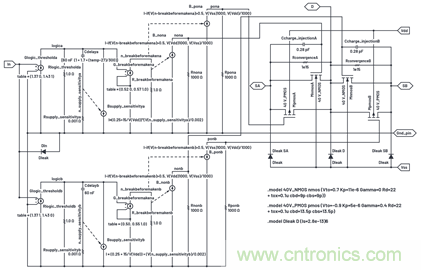

图22显示了会成为分支电路的组合模拟开关。在晶体管符号位置为L和W硬度值，而不是参数，并移除了所有激励和I/O，以便连接引脚SA、D、SB、In、 VDD, Vss和Gnd_pin。



图22. 组合SPDT分支电路spdt 40V.asc。



还提供了第二个逻辑接口，用于单刀双掷对的另一个开关。ESD保护二极管置于模拟端口和Vss之间，以及逻辑输入端和地之间。注意，上部逻辑接口器件和节点名称中的“-a”后缀在下部接口中用“-b”后缀代替。Glogic_thresholdb接口的输出与Glogic_thresholda表中的输出反向，使得一个或另一个开关对能够运行，而不是同时开启。



备用ESD保护方案包含受保护的引脚到VDD和Vss的二极管，以及VDD和Vss之间的箝位。数据手册通常提供保护方案说明，漏电流则 被分配到两个电源。



在图23所示的ADG333A.asc主示意图中，给出了单刀双掷分支电路的符号并用了四次。



图23. ADG333A宏模型电路示意图。

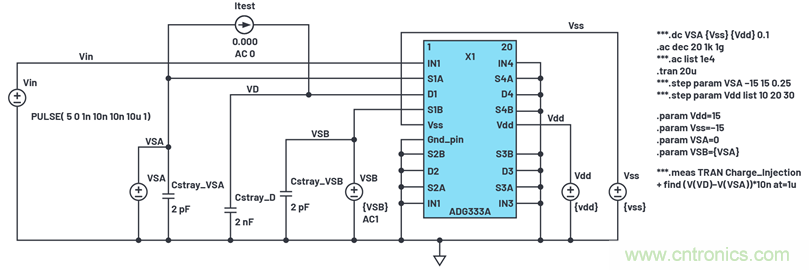

图24显示测试结构的示意图，用于验证最终的宏模型结果。





总结

我们已经了解了如何为特定的模拟开关构建不错的宏模型，以及如何获取参数，为实现物理器件的多个不同的半导体工艺提供支持。得出的宏模型具有一些缺陷，例如导通电阻及其差异、与电源和信号电平呈函数关系的电荷注入、寄生电容和其在电压范围内的变化差异、逻辑接口延迟和泄漏等。我们希望，宏模型对于模拟开关的实际性能仿真会有所帮助。
