中心议题：

• D7001/7002的典型应用
• 高性能低成本LED软灯条、护栏管解决方案

解决方案：

• LED软灯条方案D7001/D7002可大幅减少芯片使用数量

下载本演讲PDF版本

立即申请D7001/D7002样品

杨晓鹏：我今天要介绍的是高性能低成本LED软灯条、护栏管解决方案。LED装饰灯的份额逐年扩大，目前已经占据80%的份额。西方的圣诞节会采用大量的装饰灯来装点节日氛围，传统的装饰灯能源消耗很大。而采用LED装饰灯，要比传统照明节能85%，省电性能高，使用寿命长（可达50000小时以上），环保（无汞等有害物质）等优良的特点，确保了LED软灯条在户外，室内装饰照明市场的优异表现。LED装饰灯正成为一种潮流。

D7001、D7002套片是针对LED灯条、护栏管等装饰产品的解决方案，与传统产品相比，该方案具有高性能、高可靠性、设计简洁、低成本等诸多优势，为LED灯条、护栏管等产品升级换代提供了一个更优的解决方案。下面介绍下D7001、D7002的特点：

• D7001为具有24路输出的LED驱动芯片，使用32脚5x5mm QFN封装，在软灯条上，这个面积已经很小了；
• D7002为总线驱动芯片，使用8脚SOP封装。
• 应用本方案驱动24路单色LED或者8组RGB全彩LED仅需一颗D7001和一颗D7002。

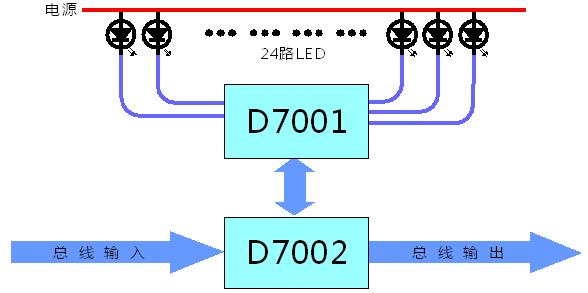

下图是套片典型应用线路图。D7001可按照恒流及PWM的方式驱动24路。D7002用于接收主控发送的控制数据，并把控制数据传递到下一级D7002，从而实现灯条或护栏管的多级级联。

该方案的特点是有丰富的显示效果：

• D7001/7002应用了全新的控制方式并固化了多种预置显示模式，并且可根据需求定制。
• D7001/7002芯片可以实现并超越任何现有灯条及护栏管产品的显示效果。
• 流水灯、渐变、跳变、正反向移位、淡入、淡出、呼吸、七彩平滑过渡等各种显示效果。

更高的可靠性：

• D7001/7002每组芯片有24路输出，可以驱动8组RGB全彩LED，大幅度降低了芯片的级联级数，提高了系统可靠性。
• D7001/7002总线仅需要两条数据线，而且每级D7002都对总线数据进行了整形和再生和容错处理，总线传输的可靠性就得以大幅度提高。
• D7001/7002最大限度的避免了控制信号中断、显示效果混乱以及长距离传输出错等故障。

[page]

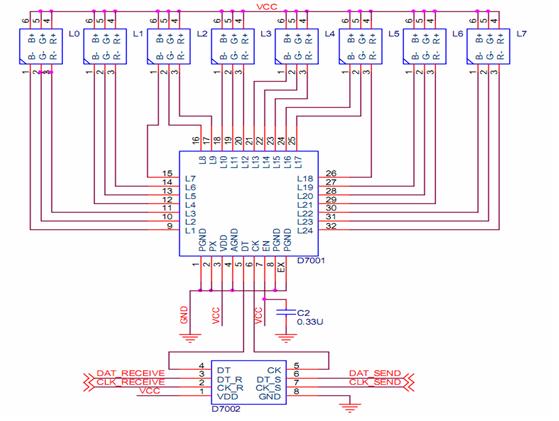

下面是D7001/7002的典型应用电路图。上面是8颗5050 RGB LED，下面是LED驱动IC D7001和总线传输芯片D7002。外围元件只需要两颗电阻，一颗电容，元件非常少。

下面是一个宽度为15mm，长度为25cm的软灯条PCB，一组D7001/7002及8个5050 RGB全彩LED。PCB上外围器件很少，线路非常简单。

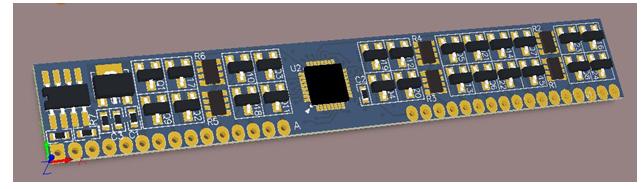

下图是一个护栏管PCB，尺寸80x12mm，此模块可以应用在真八段或真六段护外控栏管上，电源电压可以是12V或24V。

因为D7001/7002软灯条、护栏管方案大幅减少芯片使用数量，下面是驱动8颗RGB LED方案的成本对比。得倍方案的芯片使用两颗，一颗是LED恒流驱动芯片，一颗是总线控制芯片，外围使用2颗电阻，1颗电容，LED灯的焊接点是46个。从对比可看出，得倍方案大幅度的减少了行业同类产品所使用的芯片数量，并简化了电路设计、物料数量及生产工艺，从而节省成本。

【现场问答】

Q：D7002的级联能够联多少？D7001能串联几颗LED？
杨晓鹏：软灯条没有串联很多LED，级联时有一个供电电压的问题，线太长的话，压降会很低，一般软灯条的级联在10米左右。如果是用在护栏管上，级联几百颗D7002肯定是没有问题的。这款方案工作电压是24V，可以串联6颗LED灯。

Q：D7001/D7002方案可以联多少颗LED灯？
杨晓鹏：D7001/D7002可以级联几百颗，这里说的是芯片的级联，而不是LED灯的级联，每组可驱动8组RGB LED灯，这样算下来，LED灯的数量可以达到几千颗。

Q：D7002时钟速度最高能达到多少？
杨晓鹏：5-10M。市面上有些方案级联时要刷数据，所以时钟速率很高，我们的方案设计独特，数据量不是很大，所以时钟速度不需要太高，通常1M左右就很好了。D5026A的时钟速率能到20-25M。

Q：D7001能并联使用吗？
杨晓鹏：我们不推荐D7001太多片并联使用，就算很少的压差，功率也会非常大。
