LinkSwitch-PL专为紧凑型替换用LED灯而设计，能够实现超小尺寸、低成本、可控硅调光、单级功率因数校正的恒流固态照明驱动器。 LinkSwitch-PL适用于LED电流的直接检测，可在宽输入电压范围内工作，并提供高达16 W的输出功率。其创新的控制算法能用最少的外部元件实现无闪光的可控硅调光。
每个器件都在一个单片IC上集成了一个725 V功率MOSFET、一个创新的非连续模式可变频率/可变导通时间控制器、频率抖动、逐周期电流限制及迟滞热关断电路。

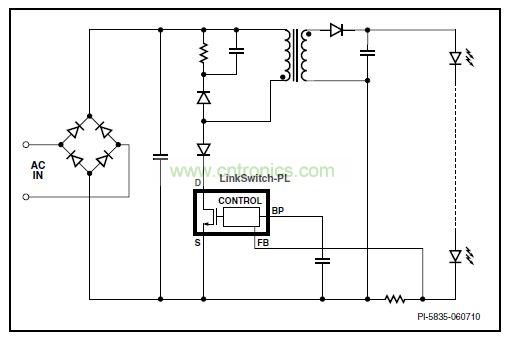

图1. 基本应用电路
产品特色
大幅简化离线式LED驱动器
* 单级功率因数校正(PFC)及精确恒流(CC)输出
* 无闪烁的相位控制可控硅调光
* 使用小容量的非寄生大容量电容，元件数量极少
* 完全省去控制环路补偿
先进的性能特性
* 适合设计非隔离型反激式、降压式及抽头降压式拓扑结构
* 快速启动时间
* 频率调制技术可极大缩减EMI滤波器的尺寸和成本
* 以低耗散直接检测LED电流
先进的保护及安全特性
* 集成的725 V MOSFET允许使用小尺寸的大容量电容并提高功率水平
* 提供短路/反馈开环的锁存关断及输出过压保护
* 过载时自动重启动保护
* 迟滞热关断保护
* 无论在PCB板上还是在封装上，都保证高压漏极引脚与其他所有引脚之间满足高压爬电要求
EcoSmart® - 高效节能技术
* 高功率因数可通过降低输入VA优化系统的每瓦流明数
* 控制算法可平衡输入线电压和负载的开关和导通损耗，以维持最佳效率
* 通过对异常低输出功率进行周期跳频调节，对提供的峰值输出电流进行箝位
绿色封装
* 无卤素和符合RoHS要求的封装

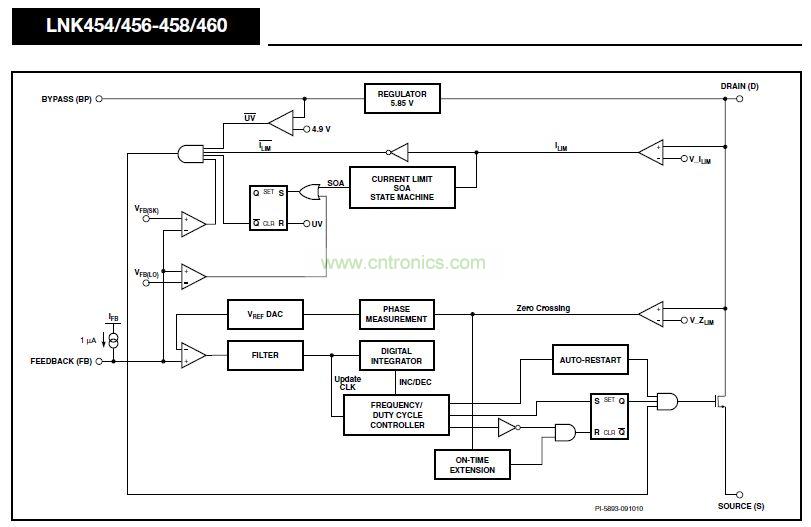

图2. 功能结构图

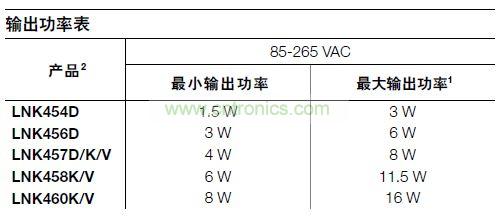

表1.输出功率表

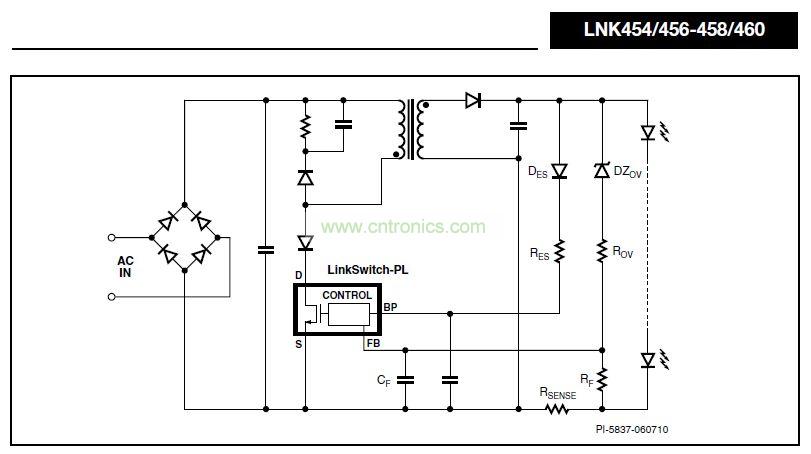

图3. 典型应用电路
功能描述
LinkSwitch-PL在一个器件上集成了一个高压功率MOSFET开关及一个电源控制器。该IC器件提供单级功率因数校正和LED电流控制。LinkSwitch-PL控制器包括一个振荡器、反馈（检测及逻辑）电路、5.85 V稳压器、迟滞过热保护、频率抖动、逐周期限流、环路补偿电路、自动重启动、开关导通时间延长、功率因数以及恒流控制电路。
