一般的节能灯只能在220V的电压下工作，在车、船上采用蓄电池供电的场合就无法使用了。本文介绍的节能灯可用24V的直流低压使节能灯正常发光。

24V节能灯的工作原理

原理图如图1所示。接通电源时，电流通过电阻R1、线圈n2到三极管V的基极，使三极管V导通。这时线圈n1中有电流通过，使脉冲变压器T产生磁通，磁通的变化使线圈n2产生感应电动势，此电动势通过R2加到三极管V的基极和发射极，产生基极电流而形成自激，使三极管迅速饱和。由于这时三极管的集电极电流继续增大，磁通也不断增大，当磁通饱和后，n2中的感应电动势下降为零，磁通随之减少，变压器线圈n1和n2感应出极性相反的电动势，使三极管迅速截止。然后三极管在电源电压的作用下又开始从截止到饱和，如此循环往复产生了振荡。这时在线圈n3上就感应出脉冲高压使灯管点燃。

图 24V节能灯的工作原理图

图中R1为启动电阻使开始时电路能正常工作。电阻R2为偏流电阻，向三极管V提供一个合适的基极电流。电容C1为加速电容，用于改善加在三极管V上的脉冲电压波形。C2的作用是减少加在三极管集-射极上的尖峰电压，防止三极管被击穿。

24V节能灯的元件选择

三极管V用MJE13005的塑封管。变压器T用EE25铁氧体磁芯，线圈n1、n2都用0.35mm的漆包线绕制，其中n1绕60圈，n2绕7圈，n3用0.28mm的漆包线绕100圈。电阻R1、R2用1/8W碳膜电阻，C1用15n耐压63V的涤纶电容，C2用100p耐压为400V的瓷片电容。灯管用9W节能灯管。

24V节能灯的制作和调试

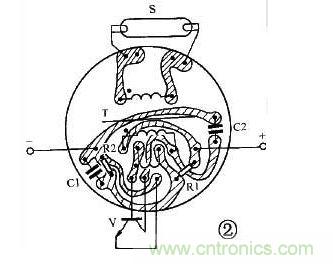

先根据要求绕制变压器T。在塑料骨架上先绕线圈n1，再绕线圈n2，最后绕n3，并注意各线圈的同名端。绕好后装上磁芯，并用胶纸封紧以防止松动。再根据图2制成线路板。先装上变压器焊好，三极管装上18mm*25mm的U字型散热片后焊到线路板上，然后再焊其他元件。找一只9W/220V的节能灯，将原线路板焊去，装上制作好的24V线路板并固定好。为了使节能灯中的三极管工作时热量能散发出去，需在外壳上开一些小孔。制作好的节能灯可在20-26V的电压下工作，工作电流约300mA，但要注意电源的极性不能接反。

图 24V节能灯的制作和调试
