【导读】红外线大家不陌生，但是红外传声估计很新鲜吧！其实原理很简单就是声音引起红外振动，然后将激光打在接收电路的红外接收二极管上接收振动信号,并对信号进行解调达到声音还原。本文将分享一个极客迷自己DIY红外传声的全过程，有电路图分析和实物图，并且还有详细的测试，快来瞧瞧。
本制作的利用基本原理是声音引起红外（激光）振动，然后将激光打在接收电路的红外接收二极管上接收振动信号,并对信号进行解调达到声音还原。
通俗的讲就是利用声音使红外（激光）一亮一灭，然后这束光照在接收电路的红外接收二极管上接收，检测红外（激光）亮还是灭，亮就通电，不亮就断电，用IC （LM386）将这信号进行放大，推动扬声器发声。
红外线简介：
红外线是波长介乎微波与可见光之间的电磁波，波长在760纳米至1毫米之间，是波长比红光长的非可见光。覆盖室温下物体所发出的热辐射的波段。透过云雾能力比可见光强。在通讯、探测、医疗、军事等方面有广泛的用途。 俗称红外光。
激光简介：
激光是20世纪以来，继原子能、计算机、半导体之后，人类的又一重大发明，被称为“最快的刀”、“最准的尺”、“最亮的光”和“奇异的激光”。它的亮度约为太阳光的100亿倍。激光的原理早在 1916 年已被著名的美国物理学家爱因斯坦发现，但直到 1960 年激光才被首次成功制造。激光是在有理论准备和生产实践迫切需要的背景下应运而生的，它一问世，就获得了异乎寻常的飞快发展，激光的发展不仅使古老的光学科学和光学技术获得了新生，而且导致整个一门新兴产业的出现。
电路图如下：

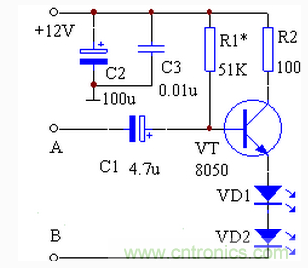

发射端电路图：

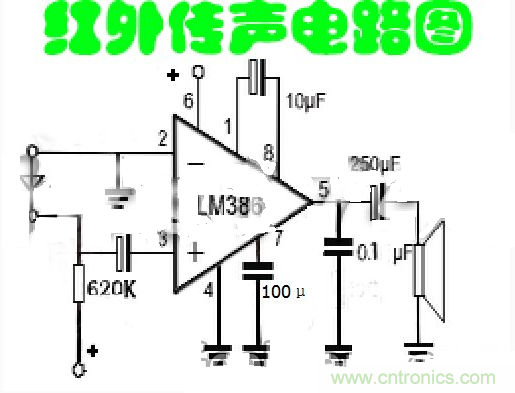

接收端电路图如下：
我焊接的可能和电路图中的有些不一样，那只是我加了LED指示灯而已，自己应该知道加到什么地方吧，那就不用我说了。

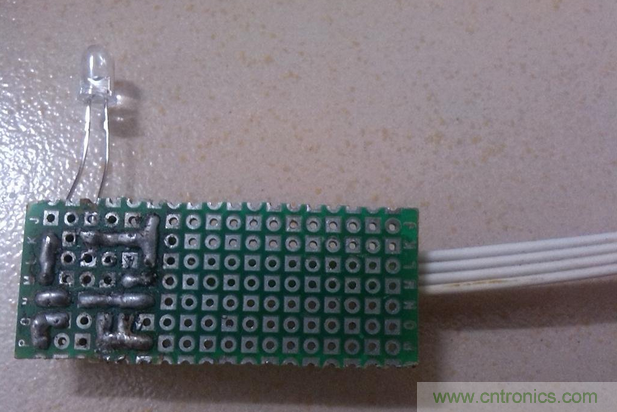

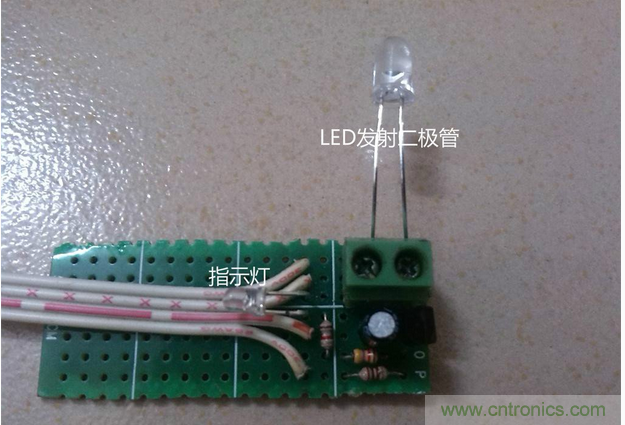

[page]下面是我焊接发射端成品图：

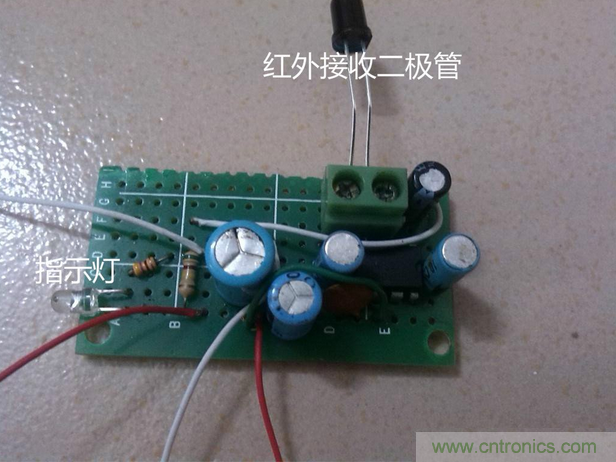

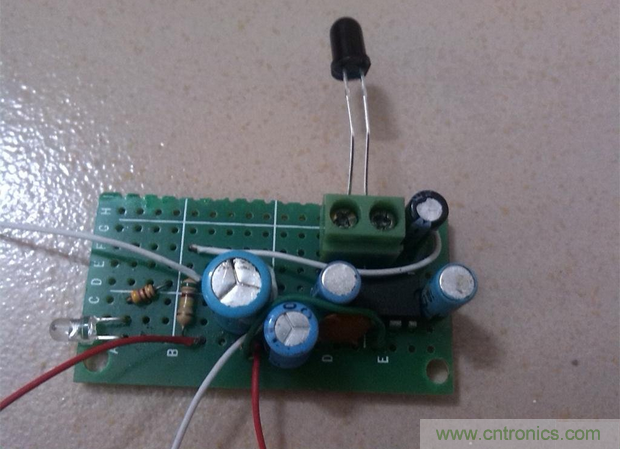

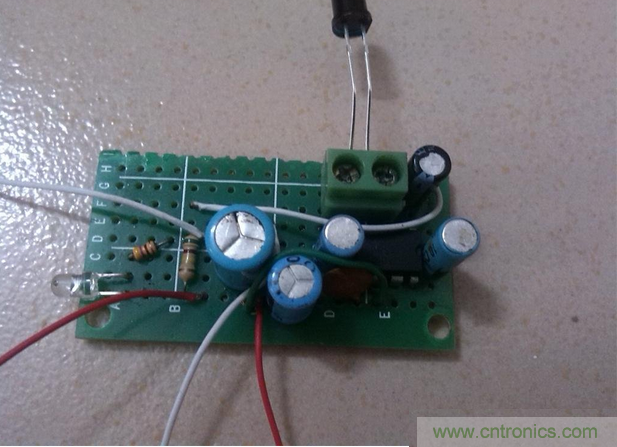

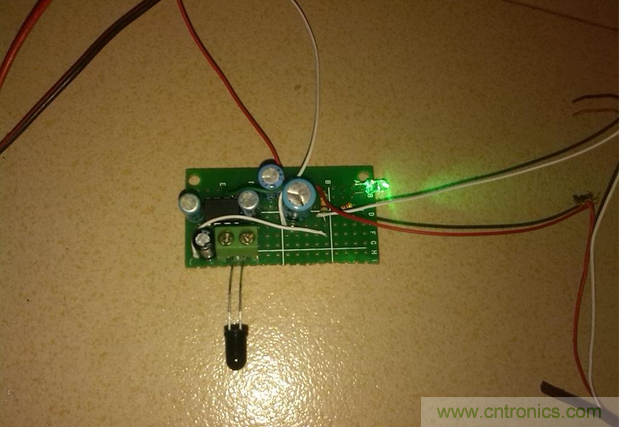

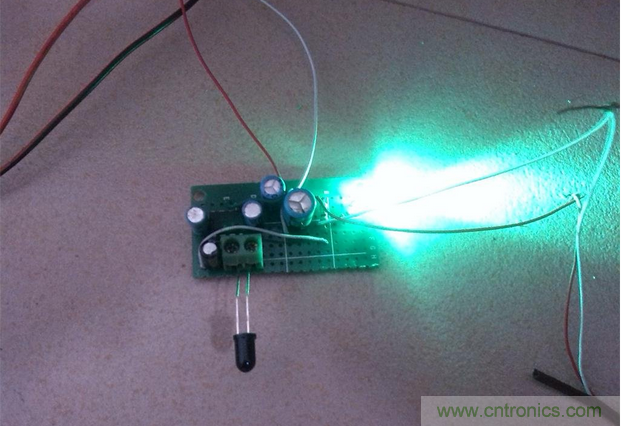

下面是接收端电路成品：

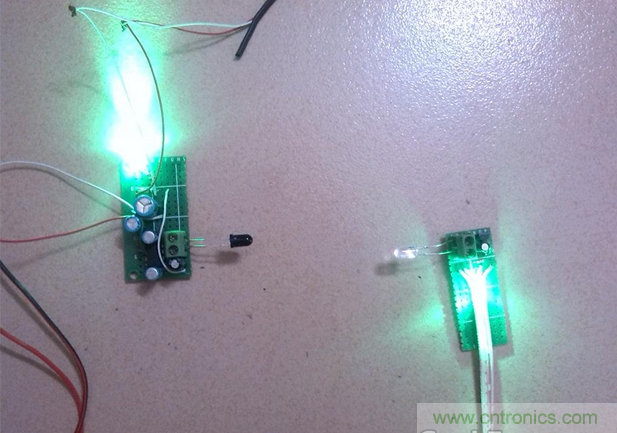

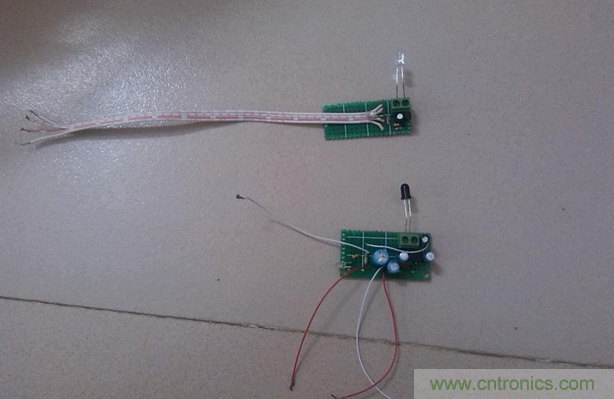

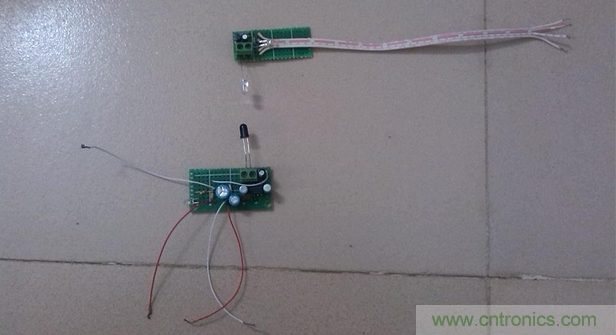

来几张合照：
