【导读】手持设备中的彩色LCD被广泛应用，这也间接导致对成本低体积小的白色背光源的需索度逐渐攀升。传统的电路设计方案大多采用冷阴极荧光灯（CCFL）和电致发光（EL）板，但是这些电路达不到当前手持消费产品尺寸小、价格低、复杂度低的要求。
近期LED技术的发展已产生了一种能够发出白光的LED。白光LED与传统的背光源相比具有诸多优势，其中包括小尺寸、低成本、复杂度低、高可靠性等。对LED进行正向偏置即可获得白光，由于白光LED正向电压要接近或高于电池电压，我们需要一个boost电路。
解决这个问题的传统方法是利用升压调节器通过镇流电阻为LED提供偏置，这种方案存在两个缺陷：首先，白光LED较宽的正向电压变化范围会造成较大的偏置电流变化、导致亮度偏差；其次，传统的升压转换器在输入与输出之间有一条直流通路（即使在关断状态），使不工作的LED不必要地消耗电池电流。

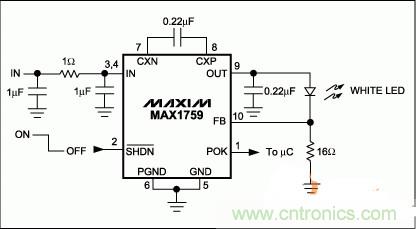

图1：打破常规的连接，使这个稳压型电荷泵IC能够直接调节白光LED的偏置电流。
图1是一个结构紧凑的电路图，它能够解决这些弊端。稳压型buck/boost电荷泵采用小尺寸μMAX封装（U1），可提供100mA输出电流。按照图中配置，该电路可直接为白光LED提供稳定的偏置电流，为多个并联LED提供偏置时具有较好的亮度分布。U1电路在关断状态下输入与输出之间没有直流通路，用户能够利用其低电平有效的SHDN输入（引脚2）控制背光的通、断。该电路还带有一个电源就绪（POK）输出，告知微处理器背光是否就绪。
尽管在这种情况下没有必要，但是输入RC "π"型滤波器可以将反射到输入端的电压纹波限制到40mVP-P （VIN = 3.6V）。由于输出电压纹波不影响视觉效果，在本应用中被放在次要位置考虑，允许选用一个小的输出电容（0.22μF）。即使这样，输出纹波也只有400mVP-P。
