【導讀】在224Gbps及更高速率的高速數字系統中，差分信號的時序偏差早已不再是可以忽略的細節，線纜Skew的細微失控，就可能直接導致信號完整性崩盤、系統誤碼率飆升。來自Samtec首席技術專家布蘭登?戈爾博士的這場深度技術分享，跳出了常規認知里“skew只是長度不匹配”的簡單誤區，為我們拆解了線纜skew背后的底層邏輯與工程落地的核心要點。
本次的文章來源于Samtec首席技術專家兼總監布蘭登?戈爾（Brandon Gore）博士對線纜Skew的一次深入分享探討。
我們截取了部分討論的重點內容。一如既往，分享給大家，希望拋磚引玉，帶來一些不一樣的思考。
讓我們以一問一答，進入今天的硬核技術分享~
“電纜線對內Skew有哪些類型？”
我們一般依據屏蔽層內的內導體數量來對電纜進行分類。在高速數字測試場景中，會用到同軸電纜（只有一根中心導體）；而在高速數字應用里，則會采用雙同軸電纜（有兩根導體），以此來適配差分信號。

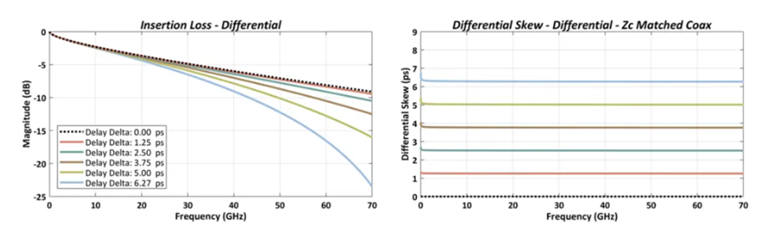

傳統觀念里的skew指的是，同軸電纜由于物理長度不匹配而產生的相位延遲差異。這種情況主要出現在精密射頻測試電纜的應用中，在這類應用里，電纜之間的物理幾何匹配能夠得到很好的控制。就拿Samtec的Bulls Eye? 精密射頻布線系統在差分對中的應用來說，此時的skew主要是由長度不匹配造成的，并且和頻率沒有關系。如果測試設備沒有對這種與頻率無關的恒定延遲skew進行校正，那么隨著頻率的升高，會造成嚴重的差分信號損耗。這就是為什么在測試應用中，相位匹配的線對如此重要（Samtec的標準配置能夠實現低至2皮秒的相位匹配）。

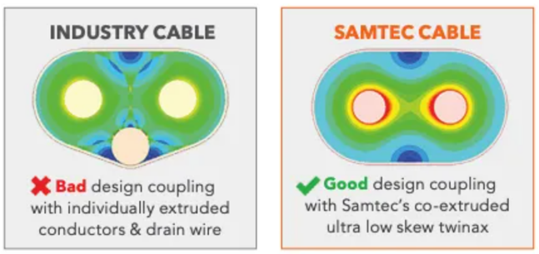

和未耦合的同軸電纜相比，雙同軸電纜（其絕緣導體被包裹在屏蔽層內）會產生非常高的線對內耦合系數。這個耦合系數會隨著頻率的升高而增大，從而在頻率升高時，限制由延遲skew導致的信號損耗。此外，高耦合系數對導體和屏蔽層之間幾何形狀的對稱性提出了更高的要求。任何不對稱的情況都會表現為與頻率相關的skew，而且在較低頻率時，這種skew往往會更明顯。
“為什么理解Skew很重要？”
理解skew產生的原因（從本質上來說，就是差分對內存在任何物理上的不匹配），并且從系統層面量化這種影響，不僅有助于設計出最優的電纜結構，還能為系統內的管理提供指導原則。要充分發揮差分信號的優勢，根本在于確保線對內的每個信號都能在合適的時序窗口內到達，并且具有對稱的失真。

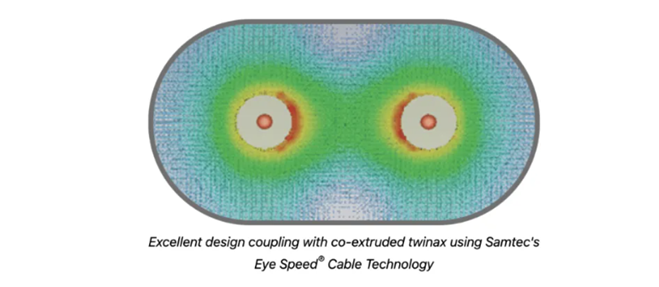

并不是所有的雙同軸電纜構造都一樣，所以動態移動、溫度、skew或者延遲對信號的影響不能一概而論。例如，Samtec的Eye Speed?電纜技術采用了先進的共擠工藝，將導體在同一電介質中一起擠出，這樣就幾乎不存在相位延遲不匹配的問題，同時在導體和屏蔽層之間實現了行業領先的對稱性。
另外，因為電纜不是剛性結構，所以它們的構造方式在使用過程中對skew性能起著重要的作用。電纜的彎曲，尤其是小半徑的彎曲，可能會引入不對稱性，從而給系統帶來不利的skew。
“除了線對內Skew，是否有其他類型？他們是什么？”
是的。線對內skew是比較同一線對中的兩個信號（例如雙同軸電纜內的差分對信號），而線對間skew則是比較兩個差分對（雙同軸電纜與雙同軸電纜之間）
“在如今的高速率環境下，哪種Skew個具挑戰性？”
兩者都很重要，并且都會對系統性能產生影響。不過，線對內skew是在電纜層面進行管理的，而線對間skew則是在組件層面進行管理的。決定線對間skew重要性的，更多是信號協議，而不是信號速率。系統設計必須為這兩種類型的skew做好規劃。然而，隨著系統速度朝著224 Gbps及更高的方向發展，將線對內skew控制在極低且可預測的水平尤為重要。
“哪些因素會影響電纜線對內Skew？”
電纜的構造、制造過程中使用的材料以及工藝，都會影響電纜最終的skew性能（也就是電纜的skew能達到多低的水平）。
“Samtec能提供哪些幫助？”
Samtec的Eye Speed? 雙同軸電纜技術是專門為管理skew而設計的，它采用了先進的共擠技術，實現了信號導體之間的緊密耦合，能夠提供行業領先的性能。我們新的224 Gbps 雙同軸電纜技術可以實現極低的skew，最大skew僅為 1.75 皮秒。

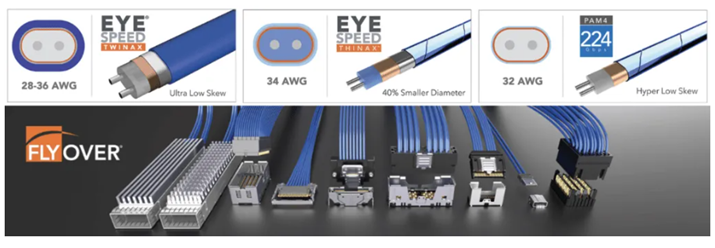

Eye Speed? 電纜技術能夠支持下一代應用的超高密度和高性能需求，它與Samtec的高性能連接器結合使用，可以打造出行業領先的Flyover? 電纜解決方案。Flyover? 技術通過高性能電纜組件對信號進行路由，從而延長了信號的傳輸距離，提高了整個系統的信號完整性和散熱性能。
總結
這場硬核問答分享，清晰區分了高速場景下兩類核心線纜skew的差異：一類是由物理長度不匹配帶來的、與頻率無關的同軸電纜skew，另一類是由導體與屏蔽層幾何不對稱引發的、低頻段更明顯的雙同軸電纜頻率相關skew，同時明確了線對內skew與線對間skew在不同高速系統中的管控優先級。而Samtec依托Eye Speed?共擠雙同軸電纜技術實現的1.75皮秒極低skew性能，搭配Flyover?線纜路由方案，也為224Gbps及下一代超高速系統的信號完整性難題，提供了經過工程驗證的成熟落地路徑。
