【导读】移动电源结构简单，主要由电芯、电路板以及外壳三部分组成。由于技术门槛较低，市面上的移动电源鱼龙混杂，即便是相同容量的移动电源也可以有成倍的价差，而单纯从外观是无法辨别其优劣的，因此，电子元件技术网带来移动电源的拆解，教大家学会选择适合的移动电源。
近年来移动电源如雨后春笋地出现，市场鱼龙混杂，归根到底是在结构上移动电源是比较简单，主要由电芯、电路板和外壳三部分组成。正是因为移动电源的技术门槛较低，所以目前市场的移动电源产品品质参差不齐，让用户难以分辨，却不知道相同容量的移动电源内在用料的差异可以使两者有成倍的价差。

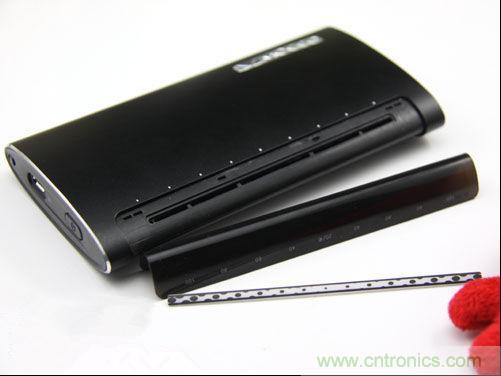

图1：移动电源
市面上的移动电源五花百门，单纯从外观是无法辨别其优劣，例如使用不同品牌的锂电芯对移动电源的质量也存在巨大的差异，而PCB电路板的质量则更为重要，因为电路板要负责移动电源的实际转换效率、各种保护机制以及输出效果，也就是说电路板的设计做工是直接决定移动电源的输出品质。

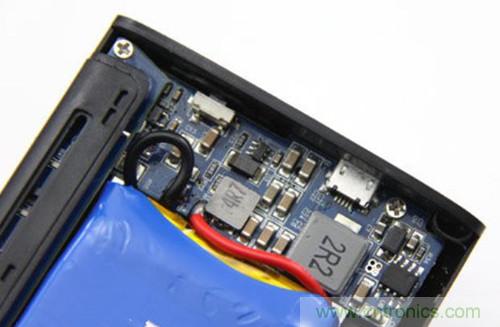

图2：移动电源内部
因此如果一款移动电源的PCB电路板能做到做工和设计合理，使用扎实的保护电路的同时再采用优质的聚合物锂电芯的话，那么这样的移动电源才有质量保证。今天我们就为大家简单科普一下如何去判断移动电源的优劣，让移动电源成为你真正的手机伴侣。
移动电源电芯类型的差异
业界普遍将锂电池分为三种类型，一种为18650锂电池，另二种分别是聚合物锂电、AAA镍氢电池。在移动电源设备上使用的基本只有18650锂电池和聚合物锂电两种。
所谓18650锂电池，一般是指规格而言，即直径为18MM，高度为65MM，呈圆柱状的锂电池，由于采用了坚硬的钢制或铝制作为密封外壳，安全性并不高，电池内部压力巨大，如果压力外泄，势必导致钢制或铝制外壳发生爆炸，破坏力可想而知。
图3：移动电源电芯类型的差异
而采用聚合物锂离子电池的移动电源，相对而言，就安全许多了，它的电极和隔模中都有胶体聚和物，呈现固态，用软壳封闭，就算是压力外泄，也只能是柔性释放，因此就算爆炸，也不具备危害性。

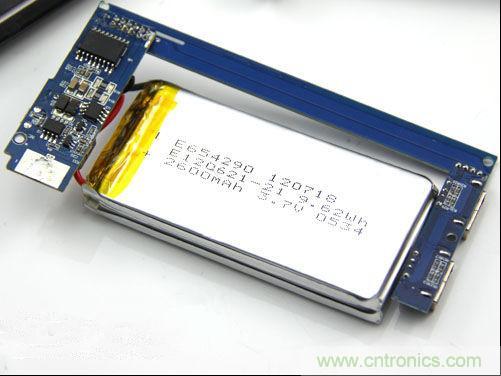

图4：采用聚合物锂离子电池的移动电源
目前市面上羽X、品X、X能等移动电源厂商的少数产品均采用18650电池为移动电源，行内人士建议，如果消费者不是很熟悉18650性能操作，出于安全靠考虑，最好选择MOGCO 摩集X，电X二 等采用聚合物电池的移动电源产品较为安全。
[page]
单/双电路输出的差异
目前市场移动电源存在三个问题除了前面提及的容量虚标和使用伪劣电芯之外，还有一个消费者最容易忽略的一项，就是有不能真正提供双USB独立电路输出(同时充iPad和手机)。
有两个USB输出充电口就不等于该产品能同时足量为设备充电，我们拿两款分别是单电路输出和双电路输出的移动电源做对比。发现单电路输出的产品只有一个全密封型贴片电感，而双电路输出的产品却拥有两个，这决定了移动电源双USB输出是否都能达到标称的输出值，而这些差异是消费者所不熟知，从而也有了一般不知情的消费者抱怨一些移动电源为何卖的价格比别的高，还是那句老话，一分钱一分货。

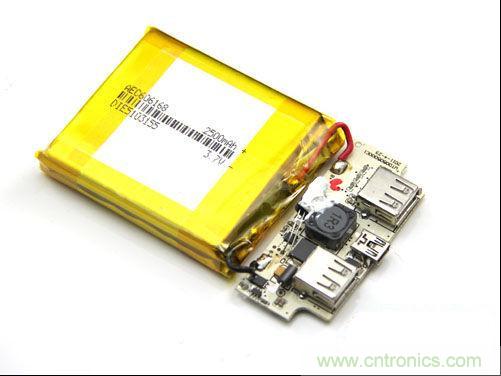

图5：单电路输出移动电源（只有一个贴片电感）

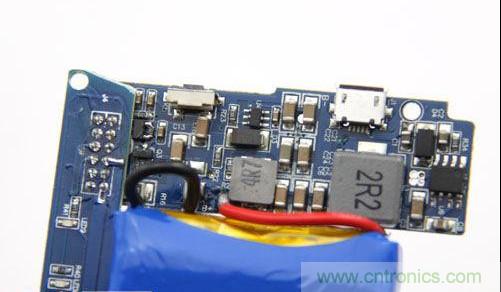

图6：本次拆解的MOGCO双电路输出移动电源（有两个贴片电感）

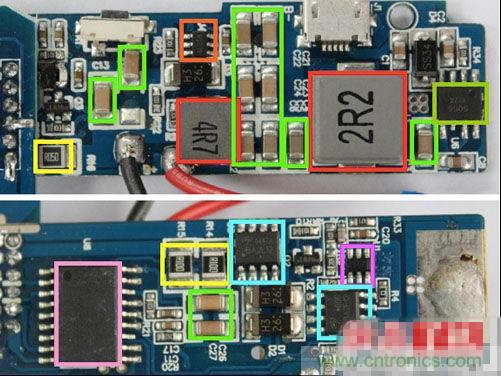

图7：本次拆解的MOGCO双电路输出移动电源图解
绿色：12颗47uf大容量固态贴片电容，保证了电源在大电流工作状态下稳定性。
粉色：松翰智能单片机，负责电路的所有状态的控制，具有充电、放电、保护和显示功能作用。
红色：1A、2.1A双电路输出一体化全密封型贴片电感，具有辐射小、低发热稳定性更佳
紫色：2.1A输出升压电路，日本精工科技升压型控制IC。
橙色：1A输出升压电路，台湾远翔科技升压型控制IC。
草绿色：锂电池专用大电流充电控制IC
蓝色：日本AO大功率MOS管。
[page]
移动电源电路板与保护设计
移动电源的电路板设计与质量决定移动电源的输出品质，一些品牌为了节省开发成本，通常会直接采用公版的设计，直接加上外壳就推出一款移动电源，这样的产品首先毫无个性，其次受制于公模的设计并不能切合自身的产品特点加以优化。而一些追求个性与高质量的品牌却会致力于自主开发电路板和模具，给消费者带来更出色的移动电影产品。

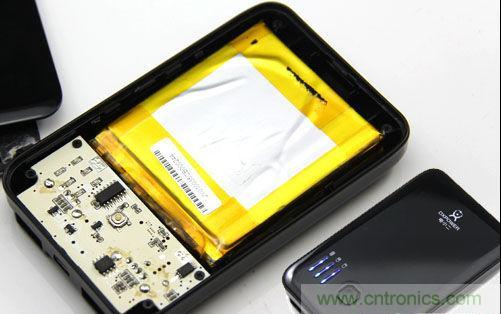

图8：使用公模解决方案的移动电源:

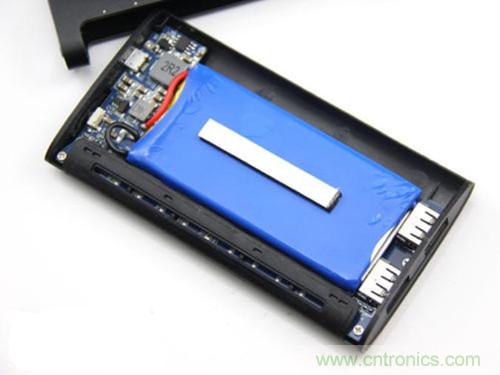

图9：使用自己设计解决方案的移动电源
手机追求个性，移动电源同样需要个性，试想一下当你拿出一台iPhone出来，然后再被一个只是换了LOGO，外型千篇一律的移动电源插着充电是多么的大煞风景。

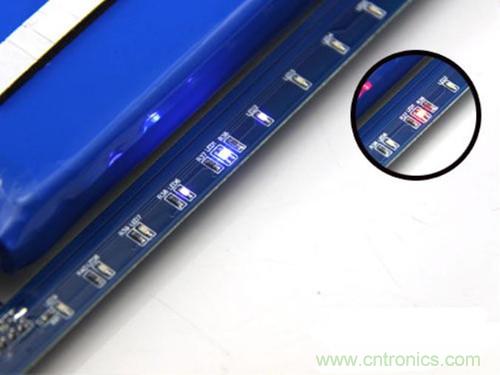

图10：加入呼吸灯效果的移动电源 个性十足

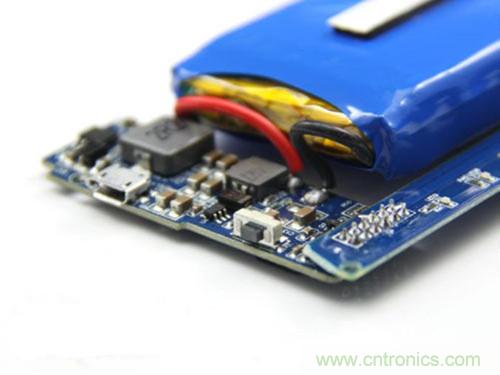

图11：单独设计的电路板布局更合理更清晰
移动电源的安全性与消费者息息相关，需要有两重保护才能有效保障产品安全。第一重是锂电池的充电管理IC，这能完全执行锂电池的慢充，恒流充，恒压充的模式充电，充满电自动停止，这样可以很好的保护电池，延长了电池的寿命。

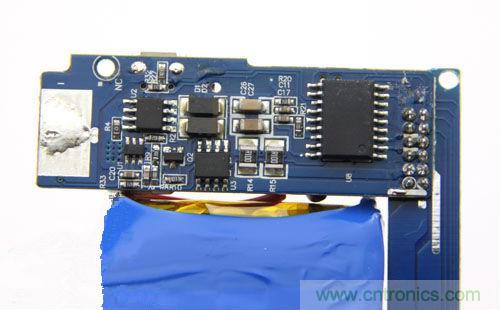

图12：移动电源各种安全保护IC
第二重是保护板，保护电池不过充、不过放，以及输出短路保护。

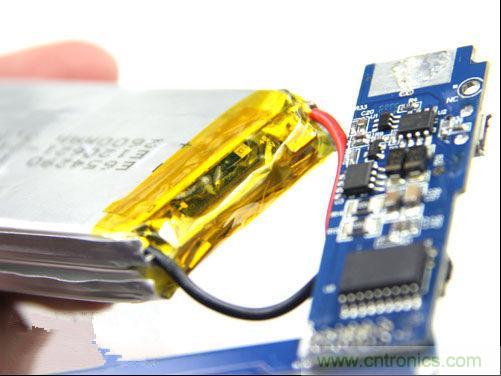

图13：保护板往往是一些厂商偷工减料的主要对象

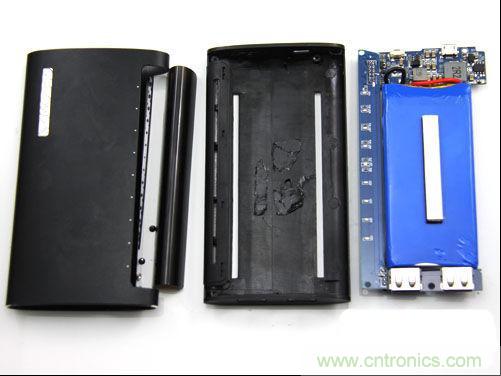

图14：MOGCO移动电源拆解图
在移动电源市场还未进行洗牌完善的今天，消费者在选购此类产品的时候只能靠感觉，容量与价格往往就成为购买的首要考虑因素。没有标准，没有规范，产品的质量消费者根本无法得知，虚标容量只要不是很过份也不会马上露出狐狸尾巴。选择一款好的移动电源，首先选择品牌还是很重要的，特别是已经购买保险的产品更能得到有效保证。其次就是看移动电源附带的线材配件质量是否过硬，因为在这些细节上如果都重视，那么移动电源本身也并不会差到那里去。
是时候抛掉过往选购移动电源的标准，容量与价格已经不再是消费者唯一关注的因素，高效安全才是选购移动电源的新标准。
