【导读】如果你的工作或者生活中需要用到各种用电设备，那你一定遇到过找不到各种特殊规格的输出电源的恼人情况，今天电子元件技术网就教你DIY一台可调电源，具有五路独立输出功能，有了它，还怕找不到合适的电源吗？
五路独立输出是指各路输出之间互不干扰，互不影响，可以同时使用。五路独立输出包括：
1，220V AC输出；
2，5V DC输出；
3，24V DC输出；
4，0.9-17.7V DC输出；
5，0.9-19.8V输出。
1 制作电源前面板

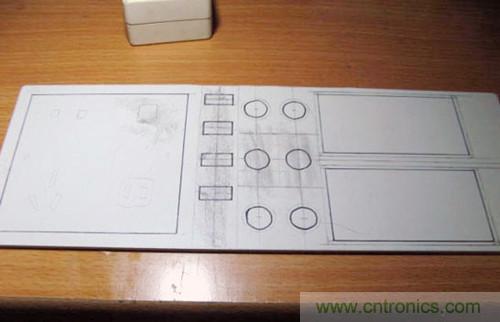

1.1 制作电源规划图
要有个规划，才能实施下一步：打孔，开槽。
注意：建议先用铅笔描出大概区域，再用油性笔描一遍以便看得更清楚，还有防止手不小心抹掉了铅笔痕迹。要先精密测量好所有要安装在面板上的元件的参数，并且建议先用一张纸模拟面板来打孔，确定各个元件之间不会相互干扰，才进行下一步。切记！
1.2 打孔，开槽

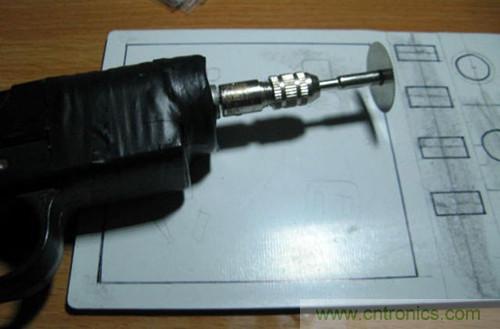

准备好电磨，锯片，准备开槽。

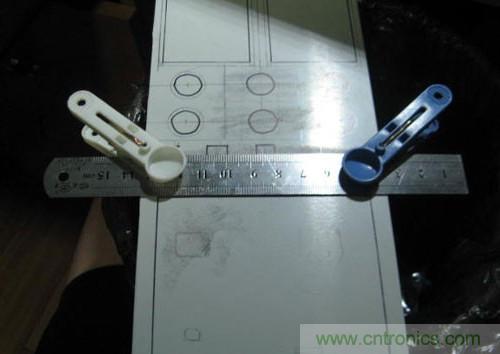

先用强力晾衣夹夹住钢尺，防止打出来的槽歪曲，导致装不进220V插座！

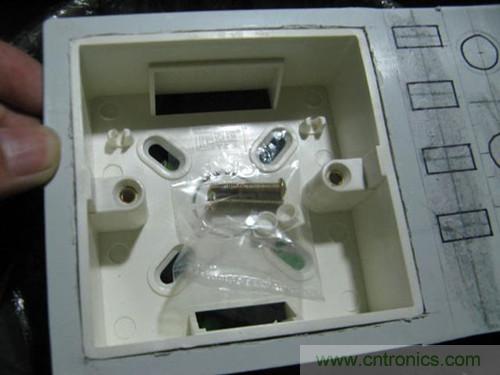

开好220V插座的槽后，建议再用磨头打磨光滑槽的四周边缘部分，然后装好220V插座的底座，使用502瞬间强力胶把底座固定好，粘牢。
然后是开USB母座、DC座、数显电压表头、电位器的孔了。
[page]
注意：在开数显电压表头的孔的时候，因为表头两侧还有卡子，所以开孔时要么把宽扩大些，要么就像图中这样在一侧开槽。

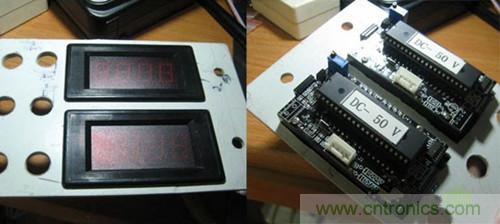

完美装入两个表头！！！
注意：仅测试用，可以装入的话就拿下来，不可以的话就继续扩，以免妨碍后面施工，或者损坏表头。

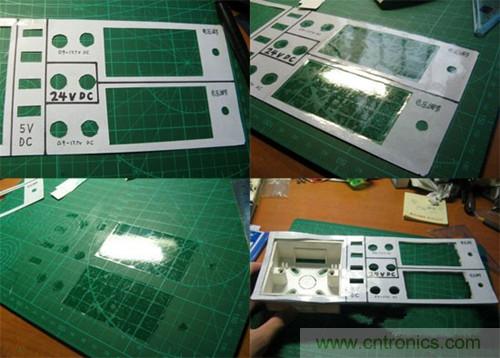

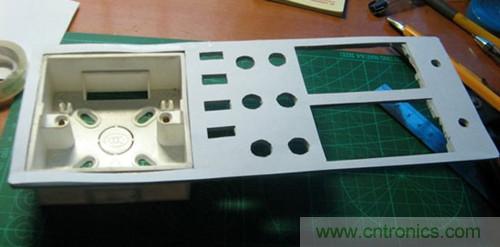

1.3 装饰性的“纸面板”
找一张没用的纸，要求一面是白色的，然后用笔描出面板的轮廓、开的孔、挖的槽的轮廓。
描出轮廓之后，刻空需要刻空的部分，沿着面板的轮廓将纸裁下来，四周边缘用透明胶加固。
放上去测试一下，要是有不合适的地方要马上修剪。
用黑色油性笔写出相关数据。
为了防止磨损、掉色、污染，贴上一层电脑屏幕保护膜（去街上找贴膜师傅，几块钱一大张，大约A3那么大）。然后将本来镂空的部分刻下来，再将“纸面板”从垫子上揭下来。最后用透明胶在四周和开出来的槽里固定好“纸面板”。
1.4 安装插座

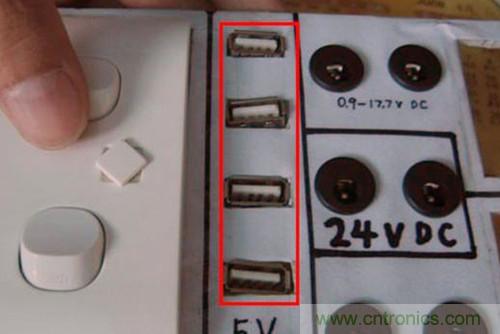

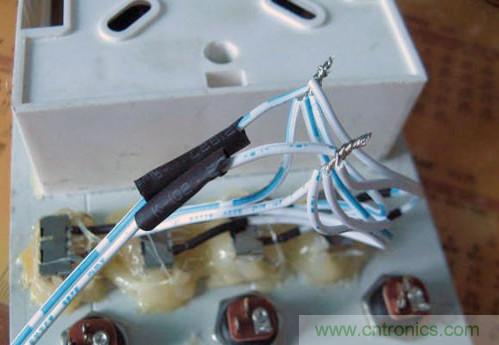

将各个插座放置到位，有螺母的拧上螺母。将这四个USB母座并联接好。

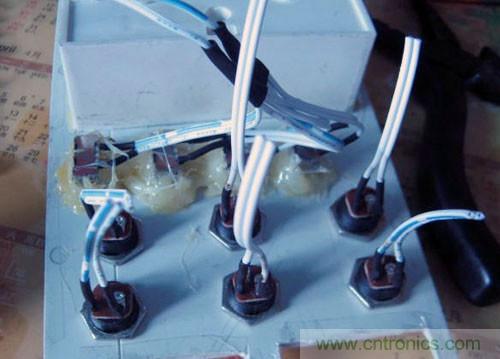

在USB母座后面打上热熔胶，并且接好电源线。
在每一个DC母座上都焊好线，准备下一步的并联。

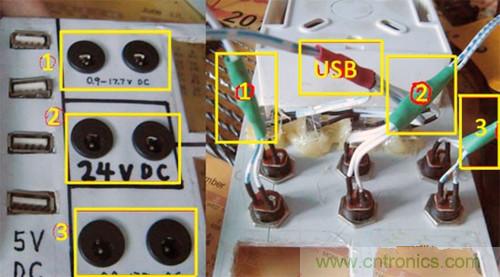

将图中各个黄框内的两个DC母座并联。接好线。图中“1”和“3”均为0.9—17.7V DC输出，而“2”为24V DC输出。
2 后面板制作
2.1 220V电源输入接口

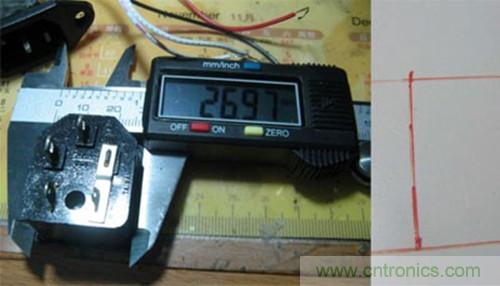

先测量出插座的长宽，然后用油性笔画出轮廓。用电钻+小直径钻头密密麻麻地沿着轮廓打孔。最后用电磨+锯片开槽。打孔是为了开槽时省力，吸取了第一次开220V插座的教训。

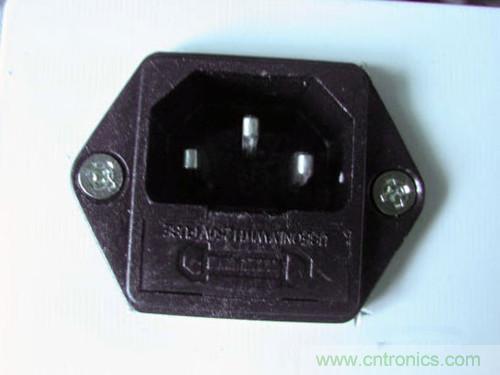

装上插座，非常合适！！打孔、上螺丝，固定好插座。
2.2散热风扇

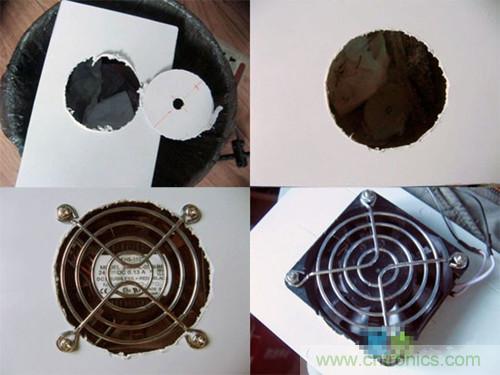

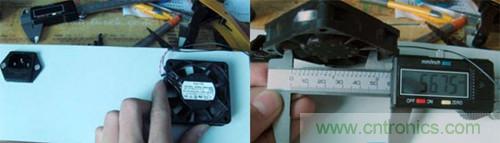

先大概比划一下风扇安装的位置。测量出风扇的内径。

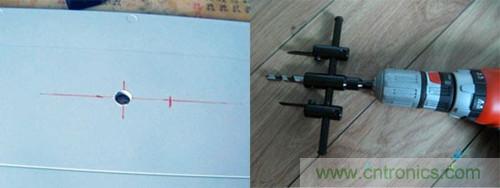

定出圆心，打好孔，准备用飞机形开孔器开孔。话说这个开孔器总是有种三叉戟的感觉…
好粗糙啊……用电磨+磨头把它磨光滑些。打孔，装螺丝，固定好散热风扇。完工！
3 总装

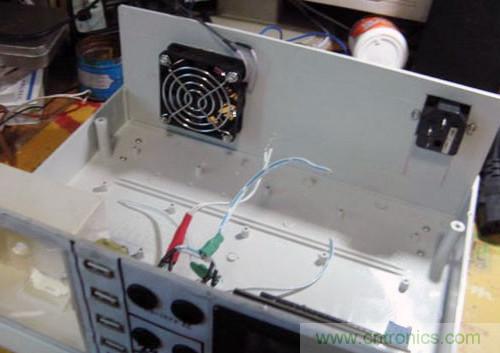

3.1连接开关、220V插座
先把前后面板装好。

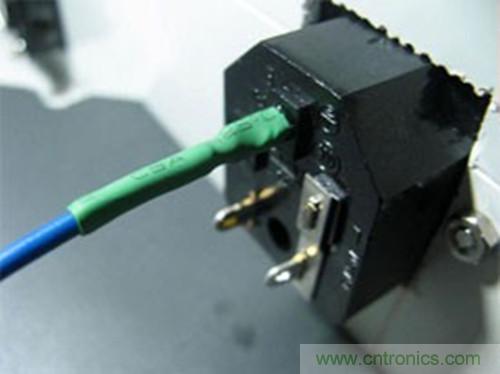

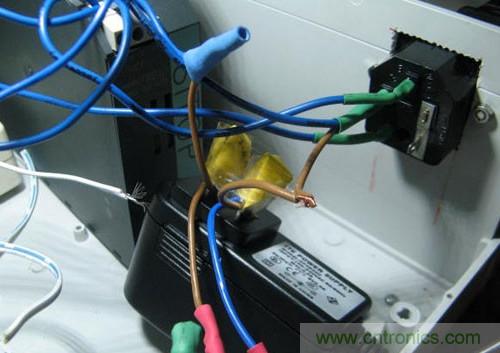

先连接好地线，再接好220V插座上的线。

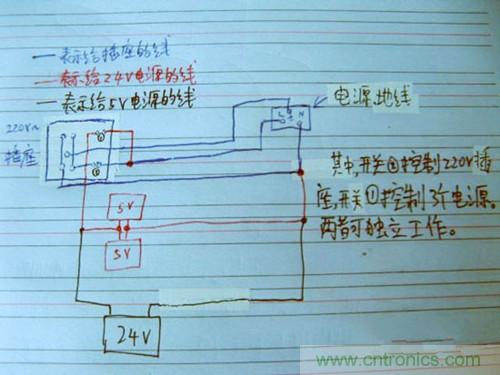

这是电源内部的接线图。
[page]
3.2 连接三个电源

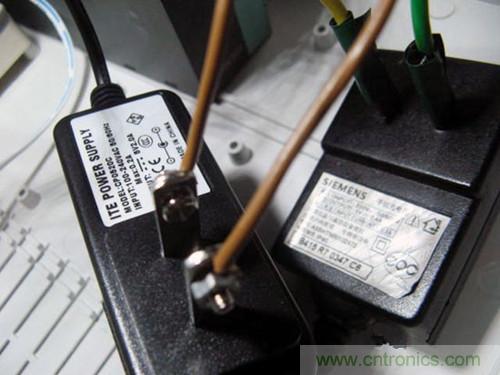

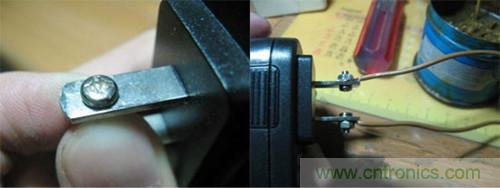

用螺丝+电线，引出5V2A电源的电源线。
将两个5V电源的输入端并联。左边的是5V2A,给USB母座供电，右边的是5V0.5A，给电压表头供电。

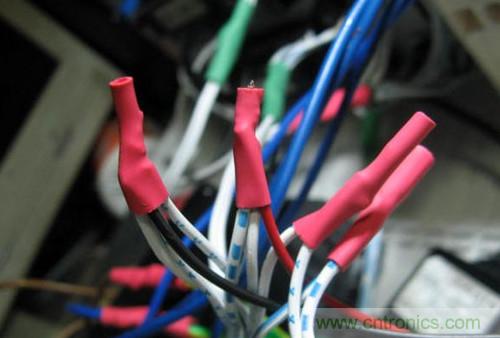

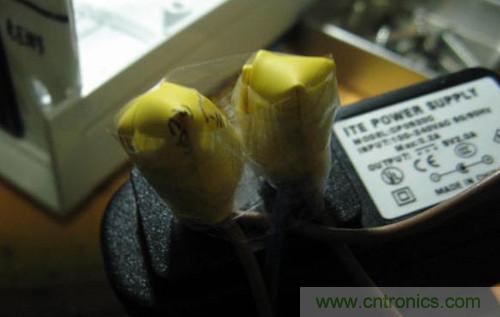

绝缘措施一定要做好！
将两个5V电源与24V电源的输入端并联。同样做好绝缘措施。
[page]

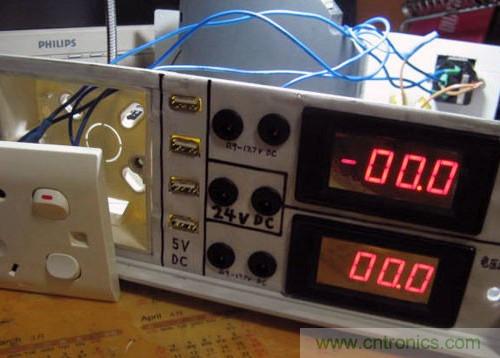

测试通过。电压表头成功运行。

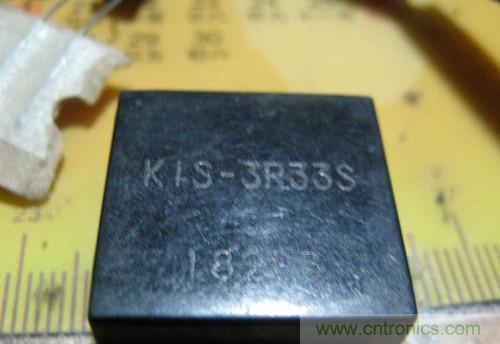

可调电源的主角：3R33S DC-DC模块登场！

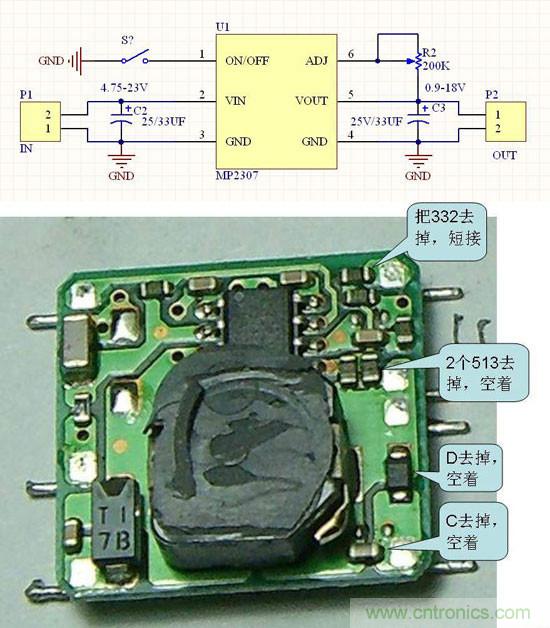

上图是3R33S作为可调电源的接线图。注意要把3R33作为可调电源要需要些改造，下图是改造图。

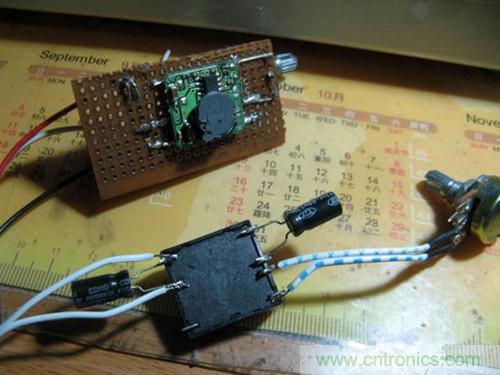

连接好两个3R33S可调电源模块。
接好线，做好绝缘措施。

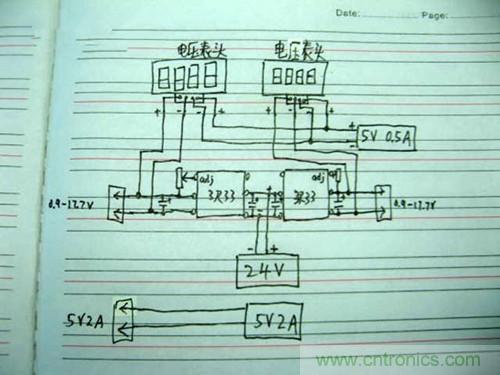

这是我画的接线图，大概看得懂吧？各种电压表头的接线法可能不一样，详见电压表头的说明书。

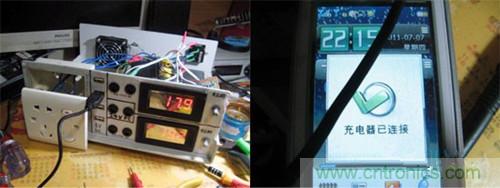

先用万用表量量，然后USB电源测试通过。
3.3 总装

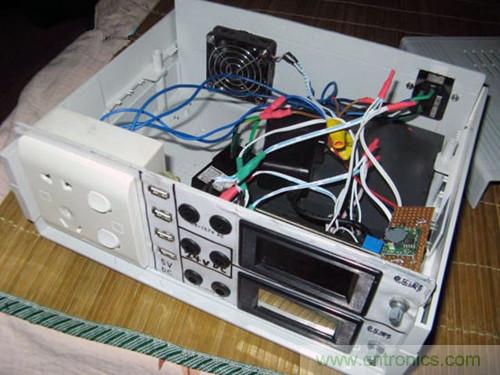

最后一次看内部壮观的接线。准备合上盖子。

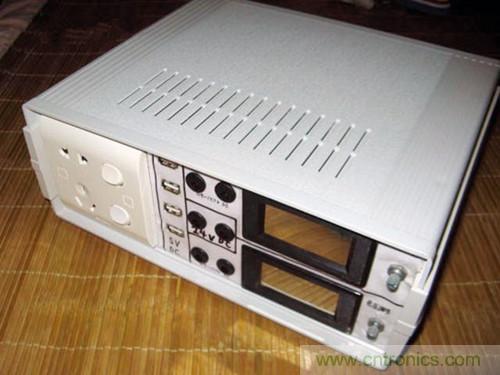

合上盖子，上紧螺丝。

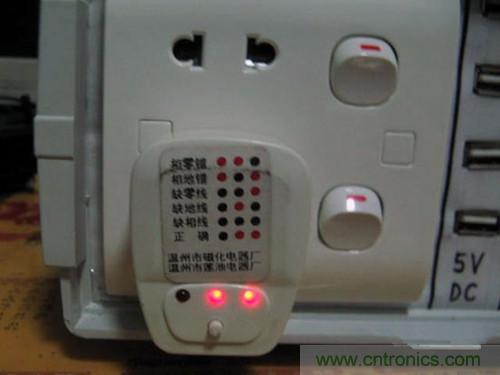

220V插座测试通过。

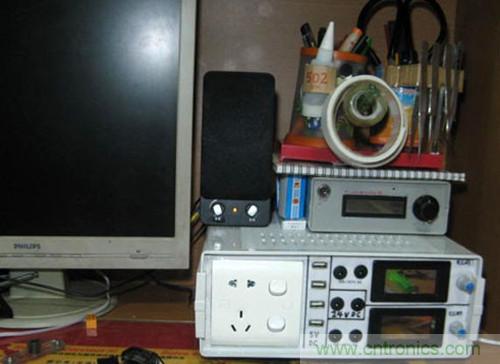

实际使用图。
至此，一台实用的五路独立输出可调电源就做好了！
4 电源输出线制作

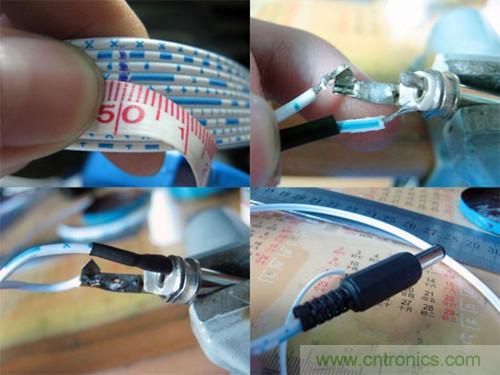

截取50CM的花皮排线，焊接好DC插头。注意先把后面那个黑色塑料的外壳套在线上。

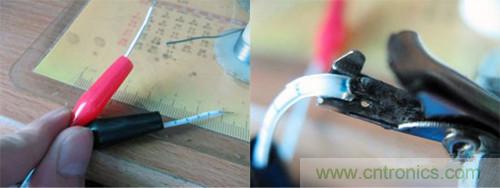

焊接好鳄鱼夹。注意先把外面的红/黑色橡胶套套在线上。

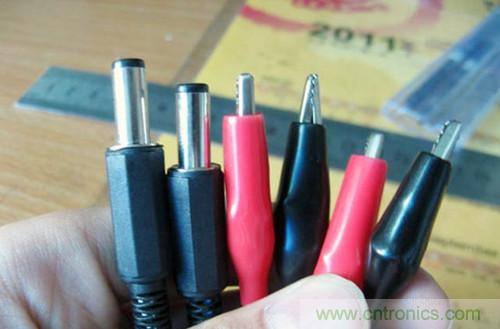

如法炮制两根线。
