这是一种性能优良的家用逆变电源电路图，材料易取，输出功率150W。本电路设计频率为300Hz左右，目的是缩小逆变变压器的体积、重量。输出波形方波。这款逆变电源可以用在停电时家庭照明，电子镇流器的日光灯，开关电源的家用电器等其他方面。

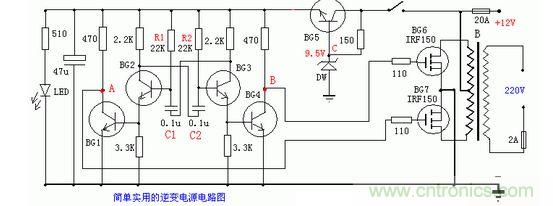

图1 优良的家用逆变电源电路图
电容器C1、C2用涤纶电容，三极管BG1-BG5可以用9013：40V 0.1A 0.5W；BG6-BG7可以用场效应管IRF150：100V 40A 150W 0.055欧姆。先不接功率管，测A点、B点对地的电压，调整R1或R2使A、B两个点的电压要相同，这样才能输出的方波对称，静态电流也最少。安装时要注意下列事项：BG6、BG7的焊接，必须用接地良好的电烙铁或切断电源后再焊接。大电流要用直径2.5MM以上的粗导线连接，并且连线尽量短，电瓶电压12V、容量12AH以上。功率管要加适当的散热片，例如用100*100*3MM铝板散热。如果你要增加功率，增加同型号的功率管并联使用，相应地增加变压器的功率。
[page]
逆变器的设计计算方法
晶体管的选择：考虑到安全因素，要具有一定的安全系素。经验资料如下：
直流电源电压： 晶体管集射极耐压BVCEO
6～8V ≥20～30V
12～14V ≥60～80V
24～28V ≥80～100V
计算晶体管集电极电流：ICM(A)=输出功率P(W)÷ 输入电压V(V)× 效率。 式中输入电压即电源电压。效率与选择的电路有关，一般在百分之60～80之间。 铁芯截面积：S(平方厘米)=k×变压器额定功率的平方根， k的选择见下表：
变压器铁芯的选择：业余制作对变压器铁心要求并不严格。不过硅钢片最好选用薄而质地脆的，或者采用铁氧体磁心。漆包线用高强度的，绕线需用绕线机紧密平绕。安插硅钢片时要严格平整。初级绕组两端电压与铁心截面积和工作频率等参数的 关系可以用公式表示如下：V=4.44×10-8SKFBN
式中 S --- 铁心截面积(平方厘米)；
K --- 硅钢片间隙系数(0.9～0.95)；
F --- 逆变器工作频率(赫兹)；
B --- 饱和磁通密度(T)；
N --- 线圈的匝数(圈)；
V --- 初级绕组的电压(伏特)。
K的数值与硅钢片的厚度及片与片之间的间隙有关，铁心层迭越紧，K值越高，一般K取0.9即可。逆变器的工作频率，主要由所选择的铁心决定。采用硅钢片铁心， 逆变器工作频率低于2KHZ。采用不同的铁氧体磁心，工作频率在2KHZ～40KHZ之 间。如果工作频率超出了磁心的固有频率，则高频损耗十分严重。饱和磁通密度 B，对不同规格的硅钢片，其值不同，一般在0.5～1.4T之间。硅钢片薄而质地脆， 则磁性好，B可取大些;硅钢片厚而质地软，则磁性差，B可取小些。铁氧体磁心的B取0.2～0.5T左右。
初级绕组双线并绕，绕制变压器时，人们习惯于使用每伏匝数，这可用下式表达： 每伏匝数 N =2500/SKFB ，式中K为硅钢片间隙系数(0.9～0.95)；线径D(mm)=0.715×I的平方根。
