【导读】本文为大家带来了一个关于给无线充电鼠标改装为内含充电电池的DIY实例。主体设备为一套已经弃置的荒废很久的无线套装，该鼠标耗电量颇大，准备给它装上一个充电锂电池，避免经常换电池的困扰。

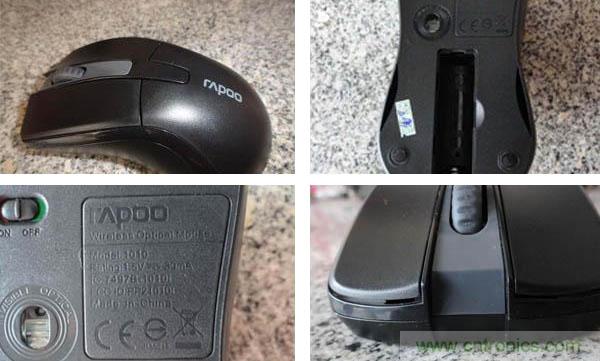

图1：主要材料
这个无线鼠标使用的为一节1.5V电池，其电流为30MA。前端貌似有空位，打算搞个USB插座下去。拆出来看下，USB座应该能放下的。用1200MA的锂电，应该能省去不少的电池钱，而且这个电池是自带保护板的。

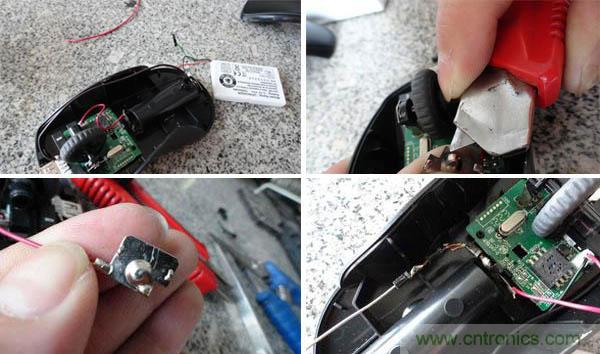

图2：暴力拆解

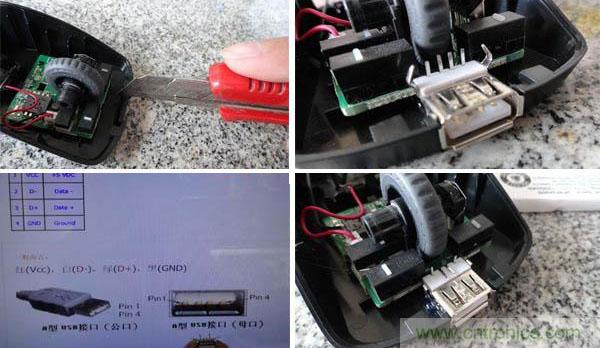

开USB座口，引脚定义，只要两边的两个脚，也就是+5V和地。
图3：开USB座口
这里我们可以把USB座和电池的地线一起焊到原电池负极上。把原电池正极连接片挫花、上锡，再串接三个IN4007，压降0.7*3=2.1V，计划是：电池3.7V-3个二极管的压降2.1V=1.6V，继续连接，原电池正负极接入57欧负载电阻和16V/10uF滤波电容。
图4：原电池正极连接片挫花&上锡

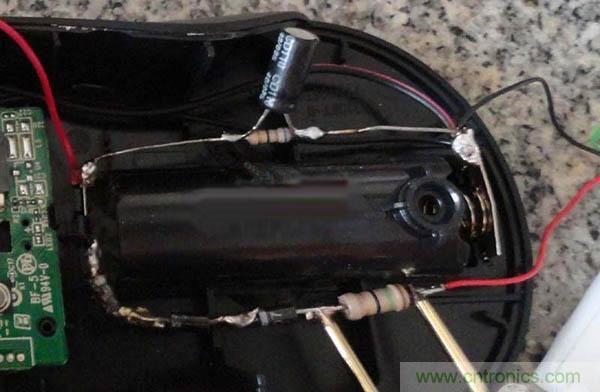

新加的锂电正极通过15欧限流电阻和三个IN4007降压，接到原电池正极，给鼠标供电。
图5：新加的锂电正极
[page]

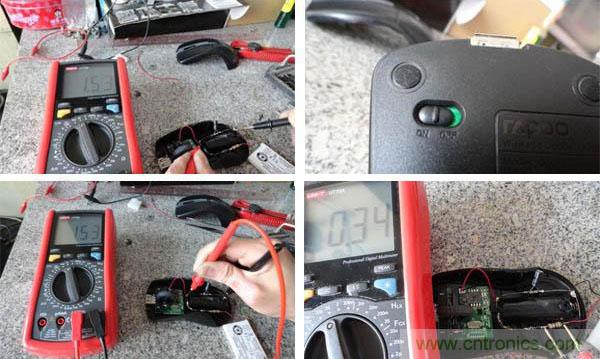

在测试的最后我们得到了一个比较合适的1.53V电压，打开鼠标电源开关后正常工作。1.53V电压没变。限流电阻两端电压0.34V /15欧=26.66MA。
图6：测试图

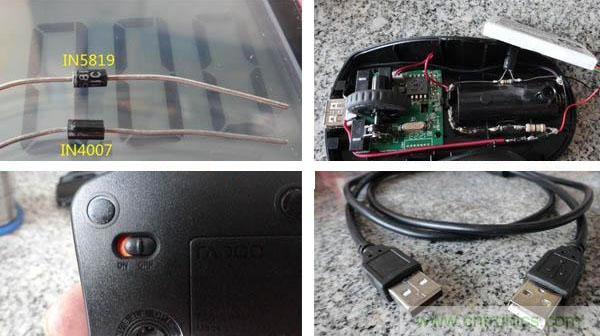

大家可看图，随后我们再找来一个0.7V压降的IN4007和一个0.26V压降的肖特基IN5819。SB+5V，串接一个5819一个4007再接到锂电池充电。计划是USB5V-0.26V-0.7V=4.04V，这样应该比直接一个4007后的4.3V充电电压安全点。(虽然电池本身已有保护板)关掉电源开关。拿出一条公到公的USB连接线。
图7：接到锂电池充电

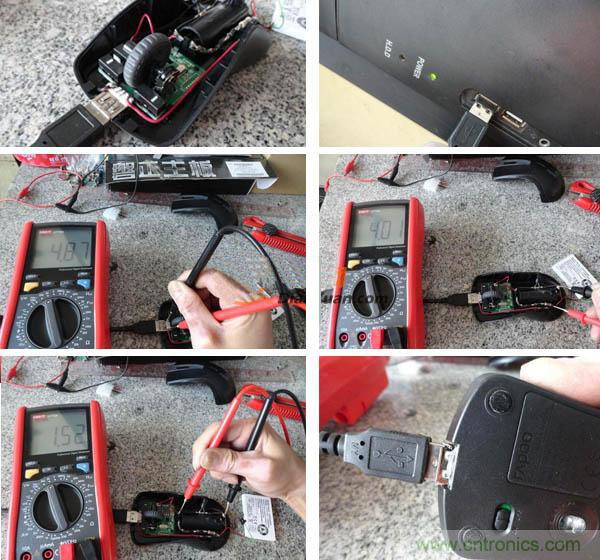

在万用表测试后，我们能够看到接入后USB电压为4.87V，锂电池两端为4.01V。负载端为1.52V，再次打开鼠标电源开关。出现1.54V，竟然还高了，这个应该关系到阻抗和容抗问题，水平不够，不好解释，反正就当它正常了。
图8：测试图

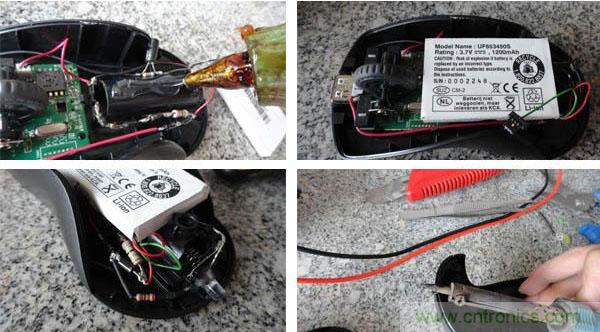

最后的步骤是打上热熔胶，粘好电池，并且最后还是加了个简单的充电指示发光二极管。用一个270欧的限流电阻接在两个充电降压二极管中间，这样就只能是接入USB供电时才发光指示了。粗糙的开孔工具开孔中。再修正一下就应该可以了。
图9：焊接及上胶过程

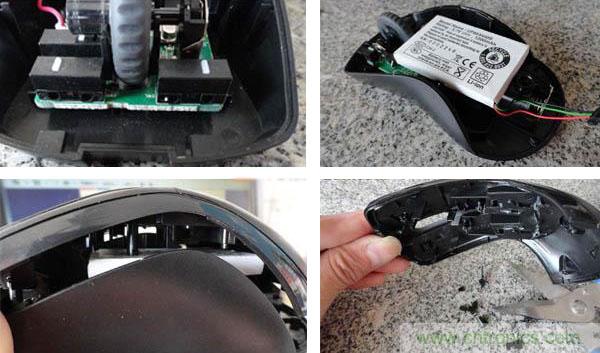

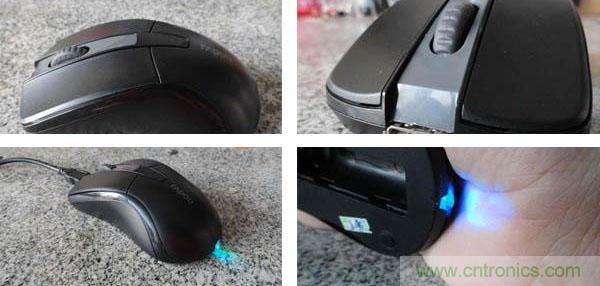

大家可以看到完成后侧面看不出来改动过，完美通过。前面多了个USB母座。后面多了个指示灯。拿上手，凸出一点点的指示灯刚好在中间不顶手的说。话说这个外表简单的二极管其实一点也不简单，它内部集成了高亮度红、绿、蓝3个发光二极管和控制电路，利用红、绿、蓝三基色变成各种各样的颜色、变色闪光频率先慢闪，再快闪，不断循环的。
图10：成品展示
