【导读】移相器广泛应用于各种电路，但由于在放大器中的偏差以及电容公差，通常很难实现电路精确控制所需的精确移相。本文介绍的是微控制器控制模拟移相器电路设计。
移相器广泛应用于各种电路，但由于在放大器中的偏差以及电容公差，通常很难实现电路精确控制所需的精确移相。图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。计算输出中心频率的公式为：FCENTER=1/（2×π×R×C）。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进64个点，720kHz输入正弦波可以从0度到360度循环若干次。AD5227作为一个电位器，A和B为两端，W为擦拭器。

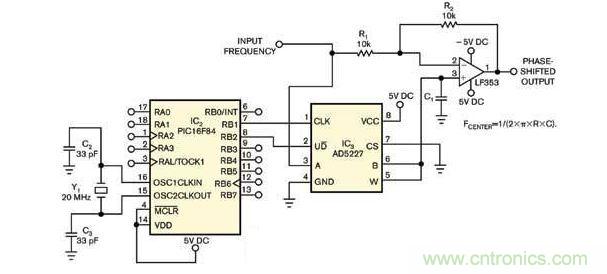

图1 PIC16F84设置AD5227数字电位器的电阻精确控制有关模拟输入的输出移相
该例子中应用了具有20MHz晶振频率的PIC16F84微控制器IC2.该微控制器在理论上的潜在性能为5MIPS，可在锁相环（PLL）电路中用于多种用途。也可用任何微控制器，甚至一个现场可编程门阵列（FPGA）控制AD5227。
