【导读】开关电源的设计离不开关键器件UC3842，很多设计者都用UC3842来完成要求不高的小型电源的设计。本文专为新手打造的利用UC3842进行小型开关电源的电源设计，总结的经验和问题供大家参考。
首先，给出一种占空比出现问题的情况以供分析。
输入源95-350，输出负载电压容许范围为250V-450V；
原先设计为Boost输出电压为400V；
鉴于以往设计可调开关电源的经验，设计了一个可调的PID电路给UC3842的2脚；
当输入电压加上约200V时，发现输出电压高至650V。将PID基准调低，没有得到明显改善，干脆将基准直接连接到GND，输出还是650V；
UC3842控制中1脚COMP为7V，在2脚电位为2V时，3脚电位为600mV时，满占空比输出95.3%。其他引脚信号均正常，为什么会造成这种现象呢？

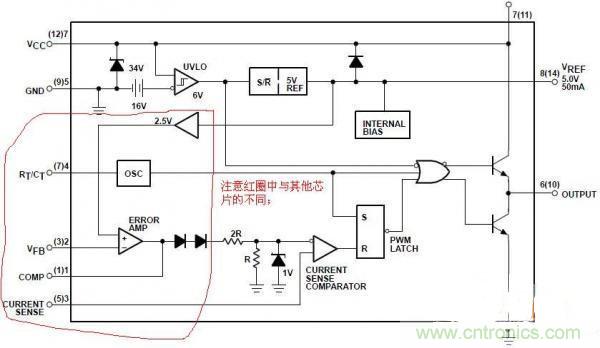

图1
通过仔细观察图1 UC3842内部逻辑框图，可以看到内部基准是2.5V，2脚是反馈。也就是说只要低于2.5V的对UC3842来说都是一样的，都是最大占空比输出。当采样基准小于2.5V，占空比为全开，采样电压大于2.5V时，脉冲关断。于是重新设定采样与控制系统，空载时输出电压可达到400V。
带载调试
输入源从350V往下调，当电压调至185V时，BOOST输出电压为400V，发现负载保护启动，没有测纹波。经过与负载方沟通，为过压保护。再次同等条件下测纹波（示波器交流档），纹波峰峰值为36.8V。
为此输出再加一级L（0.23mH）C滤波，纹波得到明显改善，峰峰值为10.8V，但是输入电源下降至185V任然负载保护；调整L（0.8mH）C参数，随着输入源的降低，输出也随着降低（有趣的是采样电压竟然是2.54v）；采样电阻中电流按照1mA设计，是否采样电阻电流过小，干扰过大，导致采样基准被叠加。
这里需要注意，UC3842为峰值电流PWM控制芯片，设计电路一定要考虑斜率补偿。
原先设计时斜率补偿电阻为10K；并联此10K电阻，但是却没有输出脉冲，测量3脚信号，发现最低电压已经超过1V；于是去除并联10k电阻，并联10K电阻（斜率补偿电阻为20k），纹波补偿信号为（0.2V~0.6V）锯齿波。
图2
如图2所示，再次通电调试，将后加的LC滤波回路去除，电压从350V下降至90V，输出电压正常，并且负载可全过程工作；纹波峰峰值为3~4V。
本篇文章通过分析占空比的问题，来对这种基于UC3842的电路设计进行了分析。对其中的错误原因和解决方法都进行了将为详细的阐述，希望本篇文章能够解决一些新手设计者所遇到的难题，帮助大家对UC3842相关的电路有进一步的认识。
