【导读】在开始这篇文章前，我们先了解一下什么是电子元器件。电子元器件是电子元件和小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用。常指电器、无线电和仪表等行业的某些零件，如电容、晶体管、游丝和发条等子器件的总称，常见的有二极管等。
通俗点来说，用于制造或组装电子整机用的基本零件可以被称为元器件，元器件是电子电路中的独立个体。
主动元件与被动元件
主动元件指当获得能量供给时能够对电信号激发放大、振荡、控制电流或能量分配等主动功能，甚至执行数据运算、处理的元件。主动元件包括各式各样的晶体管、集成电路、影像管和显示器等。
被动元件相对于主动元件来说的，是指不能对电信号激发放大、振荡等，对电信号的响应是被动顺从的，电信号按原来的基本特征通过电子元件。最常见电阻、电容、电感等就是被动元件。
有源元器件与无源元器件
有源元器件对应的是主动元件。如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件，需要能量来实现它特定的功能。有源器件自身也消耗电能，大功率的有源器件通常加有散热器。
与无源元件相对应的是被动元件。电阻、电容和电感类元件在电路中有信号通过就能完成规定功能，不需要外加激励电源，所以称为无源器件。无源器件自身消耗电能很小，或把电能转变为不同形式的其他能量。
分立元器件与集成电路
从物理结构、电路功能和工程参数上来说，有源器件可以分为分立元器件和集成电路两大类。分立元器件是与集成电路相对而言的。
集成电路（ic，integrated circuit）是一种把一类电路中所需的晶体管、阻容感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，封装为一个整体，具有电路功能的电子元器件。
分立元器件就是指普通的电阻、电容和晶体管等单个电子元件，统称分立元件。分立元件就是功能单一、“最小”的元件，内部不再有其它元件功能单元。
电路类元件与连接类元件区分

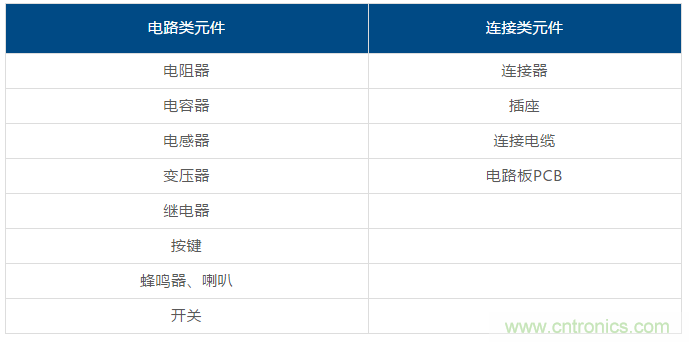

电子系统中的无源器件可以按照所担当的电路功能，分为电路类器件和连接类器件。
常用电子元器件的识别
一、电阻
电阻器我们习惯称之为电阻，是电子设备中最常应用的电子元件之一。电阻在电路中用“r”加数字表示，如：r13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
参数识别：电阻的单位为欧姆（ω），倍率单位有：千欧（kω），兆欧（mω）等。换算方法是：1兆欧（mω）=1000千欧（kω）=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
1、数标法主要用于贴片等小体积的电路，如：472表示47×100ω即4.7k；103表示10000ω（10后面加三个0）也就是10kω

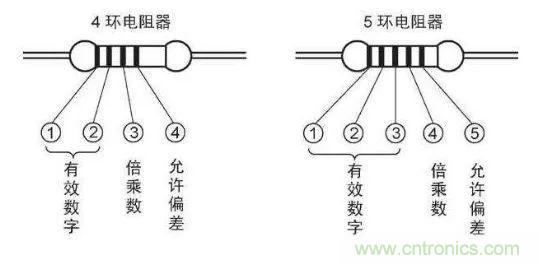

2、色环标注法使用最多，第一道色环表示阻值的最大一位数字、第二道色环表示第二位数字、第三道色环表示阻值末应该有几个零而第四道色环表示阻值的误差。

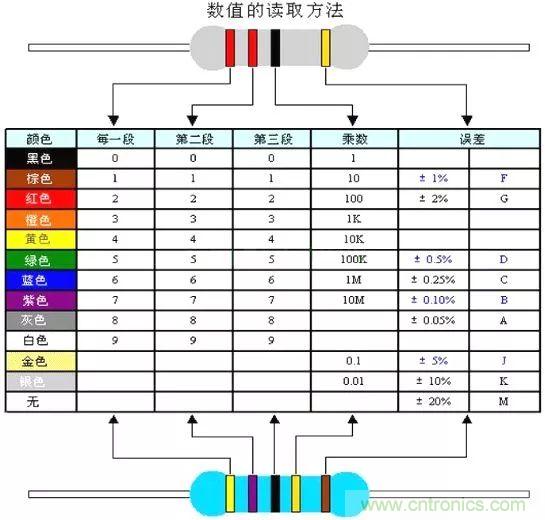

电阻的色标位置和倍率关系如下表所示：
二、电容
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容在电路中一般用“c”加数字表示，如c223表示编号为223的电容。电容的特性主要是隔直流通交流。
电容器的主要参数也有两个：标称电容量和允许误差。
1、标称电容量，指电容器上标注的电容量，电容容量的大小就是表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗，与交流信号的频率和电容量有关。
容抗xc=1/2πfc
(f表示交流信号的频率，c表示电容容量)
识别方法：电容的识别方法与电阻的识别方法基本相同，也分直标法、色标法和数标法三种。电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf），其中，1法拉=103毫法=106微法=109纳法=1012皮法。
直标法：容量大的电容，其容量值在电容上直接标明，如2200 uf/10v。
字母表示法：152m=1500pf。
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102pf=1000pf。
2、允许误差分三级，与电阻器误差的表示方法相同。微调电容器和可变电容器标出了它的电容量的最小值和最大值，如7／270p
三、电感
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势。自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。
电感在电路中常用“l”加数字表示，如：l3表示编号为3的电感。
电感一般有直标法和色标法，色标法与电阻类似。电感的基本单位为：亨（h），换算单位有：1h=103mh=106uh。
四、晶体二极管
二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下，导通电阻很大或无穷大。晶体二极管在收音机中对无线电波进行检波，在电源变换电路中把交流电变换成为脉动直流电，在数字电路中充当无触点开关等，都是利用了它的单向导电特性。
晶体二极管按作用可分为：整流二极管、隔离二极管、肖特基二极管、发光二极管和稳压二极管等。
1、识别方法：
二极管的识别很简单，小功率二极管的n极（负极），在二极管外表大多采用1种色圈标出来，有些二极管也用二极管专用符号来表示p极（正极）或n极（负极），也有采用符号标志为“p”、“n”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
2、主要参数
额定正向工作电流，是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热、温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。
最高反向工作电压，加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。
反向电流，是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。
五、晶体三极管
晶体三极管在电路中具有放大和开关作用。我们使用晶体三极管在电路中放大微弱的信号电流或制成自动开关，控制家用电器的通断。晶体三极管在电路中常用“q”加数字表示，如：q1表示编号为1的三极管。
常用晶体三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律。晶体三极管的三个极，分别称为基极（b)、集电极（c）和发射极（e），发射极上的箭头表示流过三极管的电流方向。
六、集成电路
集成电路是将二极管、三极管和电阻电容等元件按照电路结构的要求，制作在一小块半导体材料上，形成一个完整的具有一定功能的电路，然后封装而成，它的文字符号是IC。
集成电路是60年代后期，随着电子技术的发展而迅速发展起来的。集成电路与使用分立元件组装的电路相比，具有元件少、重量轻、体积小、性能好和省电等多项优点，所以电子产品的集成化已成为电子技术发展的必然趋向。
