【導讀】高精度模擬信號鏈的實際測量下限，往往由前級運算放大器而非ADC決定。芯佰微CBM27G正是一款面向工業控制、數據采集、ATE及儀器儀表設計的單通道精密運算放大器，在±15V供電下實現3.1nV/√Hz噪聲密度、1500V/mV開環增益，同時具備8MHz帶寬與2.8V/μs壓擺率，可Pin to Pin替代進口方案。本文從架構、參數、場景與邊界四方面解析其應用價值。
對于毫伏甚至微伏級信號而言，運放不僅承擔放大作用，它本身引入的輸入失調、電壓噪聲、偏置電流以及有限的開環增益，同樣會成為最終測量誤差的一部分。當系統需要分辨越來越小的信號時，前級運放的性能往往決定了整個模擬信號鏈能夠達到的精度上限。
芯佰微CBM27G正是一款面向工業控制、數據采集、ATE測試設備以及儀器儀表等應用設計的單通道精密運算放大器——一顆單通道、低噪聲、精密雙極性運算放大器，在 ±15V 典型供電下把輸入電壓噪聲密度做到 3.1nV/√Hz（1kHz）、0.1–10Hz 噪聲僅 0.1μVp-p（典型），開環增益做到 1500V/mV（典型），同時保留 8MHz 增益帶寬積與 2.8V/μs 壓擺率。可 Pin to Pin 進口替代，國產方案可縮短交付周期、降低物料綜合成本。
圖1：電壓噪聲密度和頻率的關系
架構與核心參數
CBM27G 采用雙極性輸入級與偏置電流消除電路，在保持低噪聲和高增益的同時把輸入偏置電流壓到 ±15nA（典型）量級。器件支持 ±4V~±18V（即 8V~36V）寬壓供電，輸出級具備良好的負載驅動能力，±10V 擺幅（600Ω 負載）配合低輸出失真，使其也能用于專業音頻鏈路。

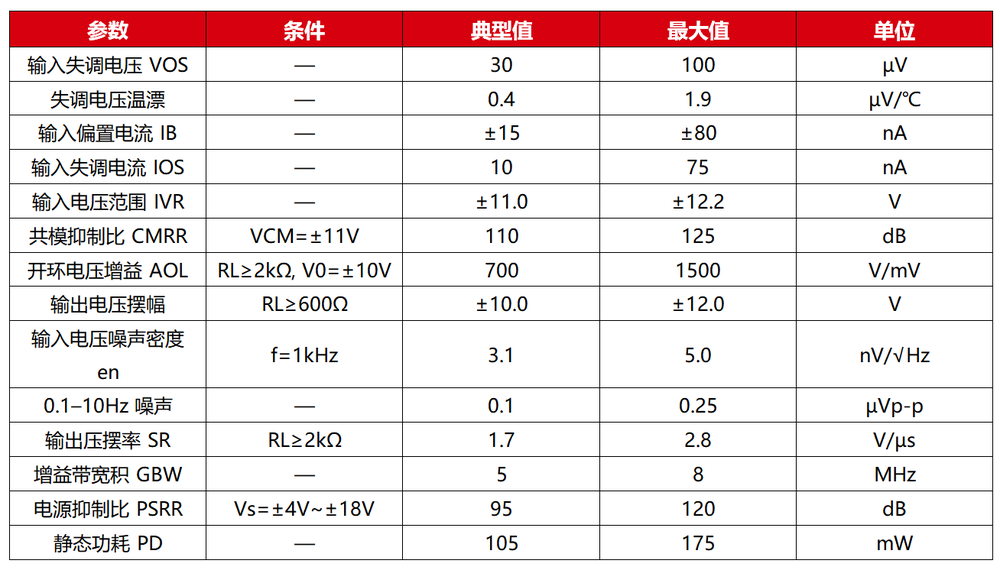

以下為 25℃、Vs=±15V 條件下的關鍵電氣特性：
工程上的幾個看點
低噪聲是這顆料的主線價值。 輸入電壓噪聲密度在 1kHz 為 3.1nV/√Hz（最大 5.0nV/√Hz），0.1–10Hz 頻段噪聲低至 0.1μVp-p（最大 0.25μVp-p），低頻噪聲底干凈。音頻、低頻傳感器放大時，無需大參數 RC 濾波抑制抖動，前級噪聲直接決定整機信號底噪。
高開環增益帶來可信的負反饋精度。 高開環增益搭配 125dB 共模抑制、120dB 電源抑制，可大幅削弱有限增益、共模干擾、電源紋波帶來的測量誤差。對積分器、精密求和、閾值檢測這類靠高增益維持線性度的電路，高 AOL 直接對應更低的積分漂移與更準的求和結果。
偏置電流消除讓雙極性結構也能低偏置。 借助偏置電流消除電路，輸入偏置電流做到 ±15nA 典型（最大 ±80nA），在雙極性運放里屬于偏低的水平。配合 10nA 典型（75nA 最大）的輸入失調電流，多數中等源阻抗的傳感器前端不會因為偏置電流在源阻抗上產生明顯偏移。
工業級溫區與寬壓域帶來現場余量。 供電覆蓋 ±4V~±18V（8V~36V），既能用雙電源儀器供電，也能在較高的單電源下工作；工作溫度 ?40℃~+85℃，覆蓋工廠自動化、戶外電力采集常規工況，無需超低溫規格時性價比更高。
典型落地場景
該器件面向的低電平信號鏈路主要有幾類：
過程控制與自動化：壓力變送器、溫控儀、PLC/DCS 前端調理、安全柵隔離側放大，依賴高增益與低失調保證線性與精度，工業溫級契合現場工況。
電力電子與采集：太陽能逆變器電流/電壓采樣前端、電力采集系統，寬壓域與 120dB PSRR 抑制母線紋波干擾。
ATE 與數據采集：8MHz 帶寬與 2.8V/μs 壓擺率，可在高速數據采集系統中實現較好的動態精度。
專業音頻前置：麥克風、磁頭前置放大器，利用低噪聲與低失真、±10V 擺幅（600Ω）做干凈的小信號放大。
微弱信號放大：橋式傳感器、電池測試中的低電平信號高增益放大，低頻噪聲小。
應用設計中還需要關注哪些細節？
1、1 與 8 為 TRIM 失調調零引腳，搭配 10kΩ 多圈電位器，滑臂接 V+，可調零點范圍 ±4.0mV；5 腳 NC 懸空，不可布線或做過孔。
2、電源去耦：V+ 與 V? 各自就近放置 0.1μF 陶瓷電容并單點接地，雙電源下兩路獨立旁路，抑制電源紋波經 PSRR 有限的路徑進入信號。
3、擺幅與負載：輸出擺幅隨負載加重而收窄，±15V 供電下 600Ω 負載保證 ±10V、2kΩ 負載可達 ±13.3V。驅動重負載時需預留電壓余量，必要時加后級緩沖。
4、單電源注意：輸入電壓范圍（IVR）在 ±15V 下約為 ±11~±12.2V，并不包含負電源軌；采用單電源時，接地參考的低壓信號需先做電平平移，不能直接貼近地取信號。
需要客觀認識的邊界
CBM27G 是經典精密雙極性運放，而非軌到軌或零漂移器件，定位與邊界要分清。
它不是軌到軌輸入/輸出，低壓單電源下動態范圍受限，地參考小信號需要電平平移——若項目是單節鋰電或貼近地的低壓采集，軌到軌 CMOS 運放更順手。
輸入偏置電流 ±15nA 雖在雙極性里偏低，但遠高于 JFET/CMOS 輸入器件；對 pH 電極、光電二極管、高阻橋式傳感這類高源阻抗信號，偏置電流在源阻抗上的壓降仍會引入可觀偏移，這類場景應優先評估 JFET/CMOS 輸入運放。
100μV 的最大失調雖低，但屬于'低失調'而非'零漂移'，溫漂典型 0.4μV/℃、最大 1.9μV/℃；對極精密直流長期穩定要求，可啟用片內 TRIM 調零，或改選零漂移架構器件。8MHz 帶寬與 2.8V/μs 壓擺率屬于中速水平，射頻或高速通信場景不在其設計目標內。
為什么值得放進 BOM
對于精密模擬系統而言，一顆優秀的運算放大器，不只是參數更高，而是在不同性能指標之間取得合理平衡。
CBM27G 在輸入失調、噪聲、開環增益、共模抑制、電源抑制、動態性能以及供電范圍之間進行了均衡配置。對于電力采集、高精密數據采集、自動化測試設備、儀器儀表及專業音頻等應用，這種均衡性往往比單一參數更具實際價值。
總結
CBM27G的優勢在于低噪聲、高開環增益、低偏置電流與寬壓供電間的工程均衡，覆蓋過程控制、電力采集、ATE及音頻等場景，并以工業級溫區與國產化兼容性提供交付與成本收益。需注意它并非軌到軌或零漂移器件，在低壓單電源、高源阻抗或極長期穩定性場景存在邊界，但在中等源阻抗、雙電源精密信號鏈中是值得評估的國產替代選項。
