一、光控电路

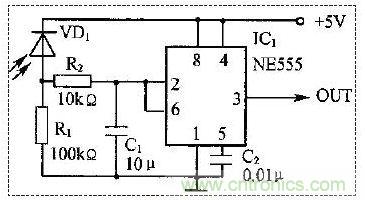

图1是采用555时基电路构成光控电路。由于它无需专用的发射器，故属于遥测电路。光电二极管VD1 作光检测和转换用，视需要采用不同性能的光电二极管，可将红外光或可见光转换为电信号。IC1时采用NE555组成施密特触发器，对接收到的光信号进行整 形和功率放大以驱动后续电路，驱动电流达200mA,可直接驱动继电器或微型电机。本电路为正逻辑控制，即ICl有光照时输出高电平，无光照时输出低电 平。如需要负逻辑控制，只需将VDl和R1相互易位置即可。C1、R2积分电路是滤除干扰脉冲，防止误动作。电源电压范围5V一12V,调试时根据需要调 R1,使电路有适当的灵敏度。本电路可用于红外探测、防盗报警或危险禁入报警;如果本电路光检测头探测的是生产过程，输出接入电子计数器，还可用于产生线 上产品数量检测、印刷机走纸数量检测。


二、声控电路

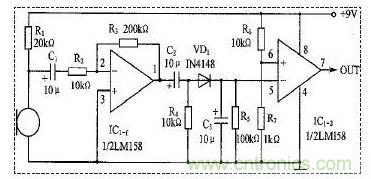

图2是以双运放LM158为核心构成的声控电路，实质上也是遥测电路。IC1-1,构成 20倍电压放大器，将微型驻极体话筒拾取的声控信号放大到一定幅值，经VD1整流、C3、R5滤波后送入IC1-2构成的电压比较器。电压比较器的基准电 压取自R6、R7的分压点，约0.8V.无声控信号时，IC1⑤脚电压为0V,小于⑥脚的基准电压，输出OUT=0;有声控信号时，⑤脚电压大于⑥脚基准 电压，OUT=9V.调试时，调节R3可改变IC1-1的电压增益，使接收灵敏度适宜：

也可调节R7,改变电压器的比较电平 (基准电压)，以兼顾灵敏度和抗干扰的要求(R7增加，抗干扰能力加强，但灵敏度低)。电源电压范围5~15V,IC1也可选用其它型号运放。一般来说运 放能驱动十几毫安的负载。声控信号可以是击掌声、口哨声、敲击声等。本电路可用于声控开关。


三、超声波遥控发射/接收电路

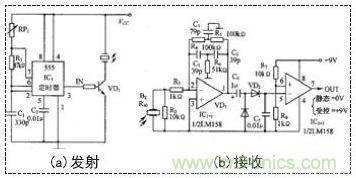

如图3所示，超声波发射由555定时器组成多谐振荡器，其中RP、R1、C1为定时元件，由振荡周期计算公式(设W1=15.3kΩ)。



调W1使振荡频率为40kHz,于是555的③脚输出40kHz方波，通过T1驱动超声发射头T40.

超声波接收头为R40,必须与T40成对使用。接收电路类型和工作原理与图2相同，不同点在于本图中的ICl-1构成40kHz双T网络选频放大;C4、C5、VDl、VD2为倍压检波。IC1-2电压比较器与图2中相同。

通常超声波遥控距离2m~10m,可通过调整ICl_l的增益电阻R3和IC1-2比较电平电阻兼顾灵敏度和抗干扰性能。本电路可用于防盗报警或危险禁入报警。

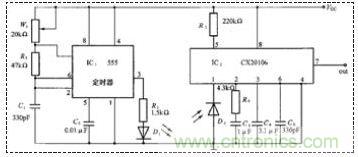

四、红外遥控发射/接收电路

红外遥控发射、接收电路如图4所示，发射电路与图3基本相同，也是由555构成的多谐振荡器，只不过振荡方波驱动的是红外发射管D1 振荡频率35kHz~40kHz,由RP调定。接收电路采用专用集成电路CX20106,接收中心频率f0=30kHz~60kHz,但必须与发射端频率 一致，由R4调定，当R4取220kΩ时，f0约为38kHz.红外接收管PH302接收到的信号由①进入IC2,经放大解调后由⑦脚输出。调试时，首先 调节接收电路R4,使接收频率与发射频率一致;然后调节R3,使电路有合适的灵敏度。本电路的遥控距离为8m~10m,可用于防盗报警;如果接收输出端接 入电子计数器，可用于生产线上产品数量检测;如果接收输出端驱动三极管，再由三极管驱动继电器，继电器带动电磁阀，电磁阀用来控制水龙头，就构成了自来水 自动控制器。发射头装于自来水龙头附近，发射头可以是人体感应式，亦可是光电式，只要手靠近水龙头，就能打开自来水阀门。当然，还可制成自动洗手烘干器。
