【导读】由于高精度、高速度、高效率及安全可靠的特点，在制造业技术设备更新中，数控机床正迅速地在企业得到普及。数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。它综合了机械、自动化、计算机、测量、等最新技术，使用了多种传感器，本文介绍的是各种各样的传感器在数控机床上的应用。
1 传感器简介
传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。其输入信号（被测量）往往是非电量，输出信号常常为易于处理的电量，如电压等。
传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来。通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。
传感器种类很多，分类标准不一样，叫法也不一样，常见的有电阻传感器、电感式传感器、电容式传感器、温度传感器、压电式传感器、霍尔传感器、热电偶传感器、光电传感器、数字式位置传感器等。在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等，主要用来检测位置、直线位移和角位移、速度、压力、温度等。
2 数控机床对传感器的要求
（1）可靠性高和抗干扰性强；
（2）满足精度和速度的要求；
（3）使用维护方便，适合机床运行环境；
（4）成本低。
不同种类数控机床对传感器的要求也不尽相同，一般来说，大型机床要求速度响应高，中型和高精度数控机床以要求精度为主。
3 位移的检测
位移检测的传感器主要有脉冲编码器、感应同步器、直线光栅、旋转变压器等。
3.1 脉冲编码器的应用
脉冲编码器是一种角位移（转速）传感器，它能够把机械转角变成电脉冲。脉冲编码器可分为光电式、接触式和电磁式三种，其中，光电式应用比较多。

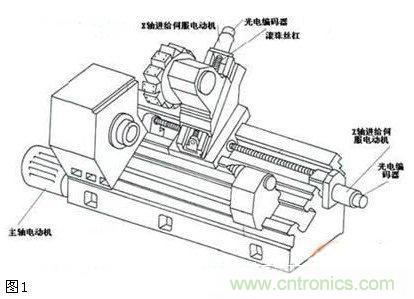

在图1中，X轴和Z轴端部分别配有光电编码器，用于角位移测量和数字测速，角位移通过丝杠螺距能间接反映拖板或刀架的直线位移。
3.2 感应同步器的应用
感应同步器是利用两个平面形绕组的互感随位置不同而变化的原理制成的。其功能是将角度或直线位移转变成感应电动势的相位或幅值，可用来测量直线或转角位移。按其结构可分为直线式和旋转式两种。直线式感应同步器由定尺和滑尺两部分组成，定尺安装在机床床身上，滑尺安装于移动部件上，随工作台一起移动；旋转式感应同步器定子为固定的圆盘，转子为转动的圆盘。感应同步器具有较高的精度与分辨力、抗干扰能力强、使用寿命长、维护简单、长距离位移测量、工艺性好、成本较低等优点。直线式感应同步器目前被广泛地应用于大位移静态与动态测量中，例如用于三坐标测量机、程控数控机床、高精度重型机床及加工中心测量装置等。旋转式感应同步器则被广泛地用于机床和仪器的转台以及各种回转伺服控制系统中。
3.3 直线光栅的应用
直线光栅是利用光的透射和反射现象制作而成，常用于位移测量，分辨力较高，测量精度比光电编码器高，适应于动态测量。
在进给驱动中，光栅尺固定在床身上，其产生的脉冲信号直接反映了拖板的实际位置。用光栅检测工作台位置的伺服系统是全闭环控制系统。
3.4 旋转变压器的应用
旋转变压器是一种输出电压与角位移量成连续函数关系的感应式微电机。旋转变压器由定子和转子组成，具体来说，它由一个铁心、两个定子绕组和两个转子绕组组成，其原、副绕组分别放置在定子、转子上，原、副绕组之间的电磁耦合程度与转子的转角有关。
