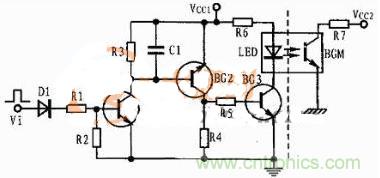

圖1 光耦用作固態繼電器的電路圖
采用光耦作固體繼電器具有體積小、耦合密切、驅動功率小、動作速度快、工作溫度范圍寬等優點。圖1所示是一個光耦用作固體繼電器的實際電路圖，它的左半部分電路可用于將輸入的電信號Vi變成光耦內發光二極管發光的光信號；而右半部分電路則通過光耦內的光敏三極管再將光信號還原成電信號，所以這是一種非常好的電光與光電聯合轉換器件。光耦的電流傳輸比為20%，耐壓為150V，驅動電流在8～20mA之間。
在光耦電路作用于固態繼電器時，通過實際操作可以發現由于沒有一般繼電器中的實際接點，所以不用擔心因接觸不良引起的燃弧打火問題。此外也不必?fù)?dān)心由外力撞擊引起的誤操作，可見基于光耦電路的固態繼電器在穩定性與可靠性上的表現都非常優秀。
