【導讀】本文介紹的就是如何設計過載指示器，本文的電路使用了分開了電源，它對于音頻放大器和運算放大器電路是有用的。有興趣的童鞋可以看看，學習學習！

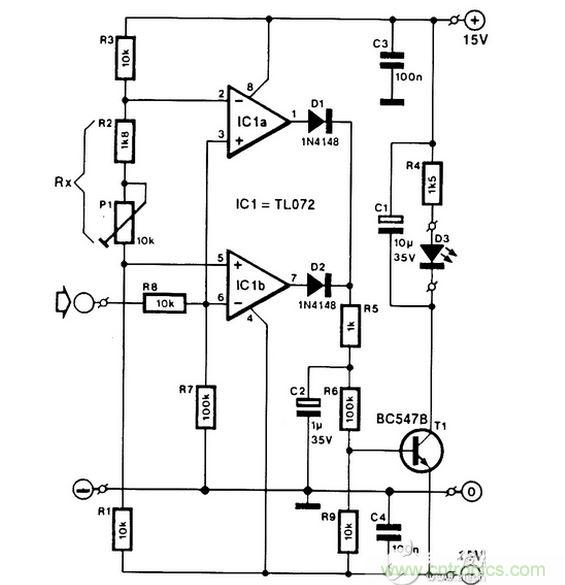

兩個運算放大器被作為比較器來顯示AP信號過多量，無論是正極還是負極，就算是這個信號不對稱。P1為了兩個運算放大設定了參考電壓。這個電路使用了分開了電源，它對于音頻放大器和運算放大器電路是有用的。
