【導讀】在典型應用中，有必要了解儀表放大器的誤差源。下圖1所示為一個350 Ω的稱重傳感器，當用10 V源激勵時，其滿量程輸出為100 mV。用外部499 Ω增益設置電阻，將AD620的增益設為100。表中列出了每種誤差源對2145 ppm的總非調整誤差的貢獻。
但需要注意的是，增益、失調和CMR誤差都可以通過系統校準消除。其余誤差——增益非線性度和0.1 Hz至10 Hz噪聲——無法通過校準消除，最終使系統分辨率限制為42.8 ppm(大約相當于14位精度)。
當然，本例只是用于說明，但對于解決增益非線性度、LF噪聲等性能限制性誤差問題具有重要意義。

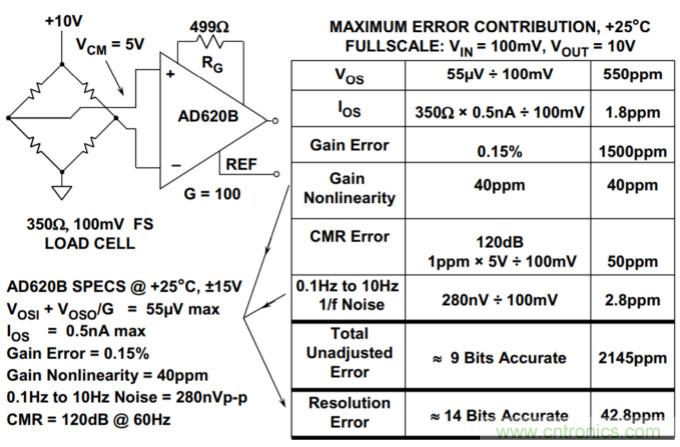

圖1：AD620B 橋接放大器直流誤差預算
ADI網站上提供了一種通用型放大器(包括儀表放大器)誤差預算分析工具和AnalogBridge Wizard™ 以協助橋接電路的設計。
