【導讀】在LTspice中，.STEP指令可以方便地對電路參數值進行掃描，并將結果疊加顯示在同一波形窗口中。通過這種方式，用戶可以快速了解電路行為并做出設計取舍。
引言
LTspice支持通過試錯法（即修改電路元件并觀察改變后的結果）來優化電路設計決策。這種檢查通常手動進行，但借助LTspice中的.STEP指令，用戶可以運行一個電路的不同參數的仿真，并在同一波形窗口中查看全部結果。
使用參數來定義元件值
要使用.STEP指令，首先應定義需要進行步進控制的參數。圖1給出了一個示例：一個脈沖作用于RC電路，在波形上觀察OUT處的響應。此示例電路可通過點擊Step-Example.asc下載。

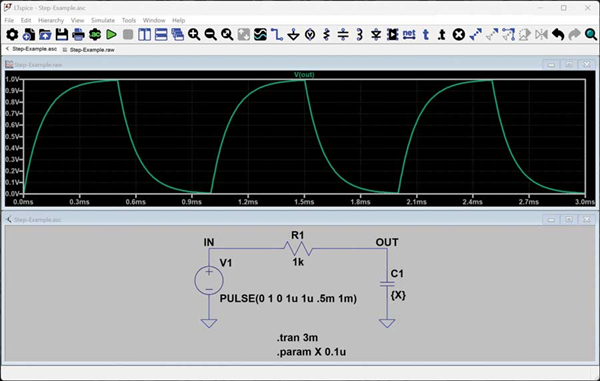

圖1.示例RC電路，電容C1的值設置為變量X
按Alt + R運行仿真，或從菜單中選擇Simulate（仿真）-> Run/Pause（運行/暫停）。點擊OUT節點，在波形查看器中繪制結果波形。
R1設置為固定值1k，但C1已設置為變量X。X周圍的大括號用于向LTspice表明，X是一個變量（圖2）。要更改元件值，請右鍵點擊該值，或右鍵點擊元件符號，以調出更全面的元件屬性視圖。

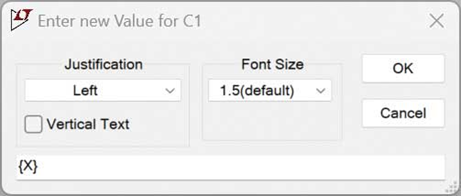

圖2.在原理圖中右鍵點擊某個值時顯示的元件值對話框
原理圖中的.PARAM指令用于設置X的值：
.PARAM X 0.1u
使用.STEP掃描參數值
要將此原理圖轉換為一個遍歷多個X值的仿真，請按住Shift鍵并點擊.PARAM指令，將其注釋掉。注釋掉的指令在原理圖中顯示為藍色。
然后，按下相應按鈕以添加一條新指令。（或從菜單中選擇Edit（編輯）-> SPICE Directive（SPICE指令））。
步進值可指定為一個列表：
.STEP PARAM X LIST 0.1u 0.2u 0.3u
步進值也可指定為一個范圍：
.STEP PARAM X 0.1u 0.3u 0.1u
在第二個語法示例中，X以0.1u的步長在0.1u到0.3u的范圍內步進。兩個示例均使得X取三個值：0.1u、0.2u和0.3u。更多.STEP語法示例可在LTspice幫助手冊的.STEP部分中找到。
查看結果并添加步進圖例
運行仿真并在波形查看器中繪制OUT波形。應繪制三個獨特的波形。
右鍵點擊波形查看器并選擇Notes & Annotations（注釋與標注）-> Annotate Steps（標注步進）。在波形查看器中放置步進圖例（圖3）。

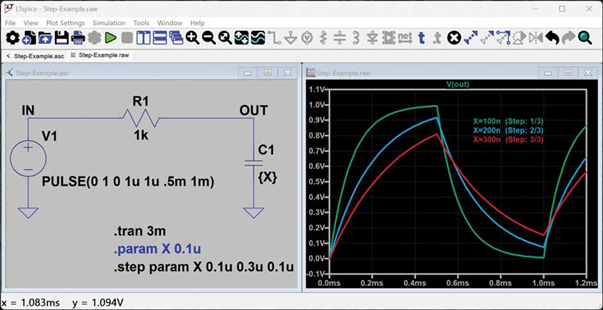

圖3.使用三個.STEP值的仿真；波形查看器中的步進圖例

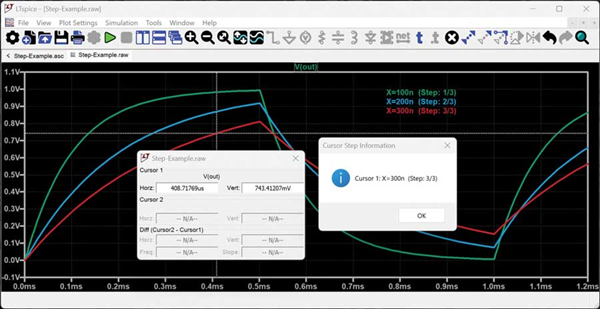

圖4.使用光標進行測量并顯示步進信息
點擊跡線標簽V(out)以顯示光標。使用上下箭頭鍵在步進跡線之間切換，右鍵點擊光標可顯示如圖4所示的步進信息。
在同一仿真中步進控制多個參數
將第二個.STEP指令添加到原理圖時，LTspice會針對兩個參數的每種可能組合運行仿真。要了解此行為，請添加第二個.STEP指令，掃描參數Y，并將R1的值設置為
{Y}。Y的一個掃描示例如下：
.STEP PARAM Y LIST 500 800 1.1k
運行仿真并查看更新后的波形（圖5）。
C1和R1各有三個步進值，因此總共運行九次仿真并顯示于波形查看器中。步進圖例已更新，以顯示每次仿真運行中使用的參數值。
使用表來遍歷參數值組合
添加多個.STEP指令是遍歷多種場景組合的有效方法，但若將單個.STEP指令與參數表相結合，設計人員便能采用更有針對性的掃描策略，在減少仿真次數的同時覆蓋更廣泛的參數范圍。示例電路可通過點擊Step-Table-Example.asc下載。

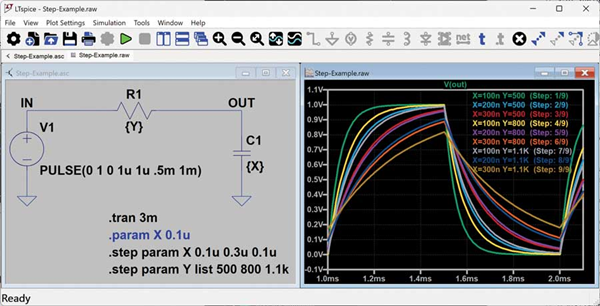

圖5.步進控制兩個參數并查看結果

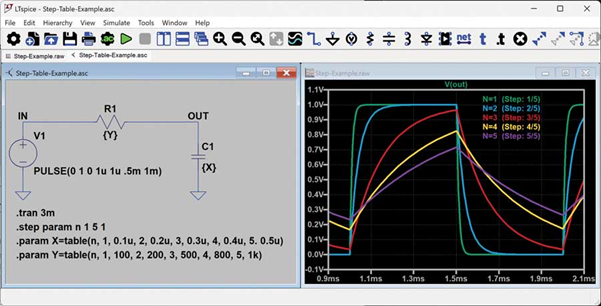

圖6.使用參數表步進控制多個參數
要逐步遍歷一個數值表，請放置一條.STEP指令，對用于表示表格位置的參數進行掃描：
.step param n 1 5 1
結合多個.PARAM指令，這些指令將參數值定義為一個表：
.param X=table(n, 1, 0.1u, 2, 0.2u, 3, 0.3u, 4, 0.4u, 5, 0.5u)
.param Y=table(n, 1, 100, 2, 200, 3, 500, 4, 800, 5, 1k)
此示例共運行五次仿真，結果匯總于表1中。
Table 1. Parameter X and Y Values for Each Value of n in Example .STEP Table Simulation
表1.“.STEP表”仿真示例中每個n值對應的參數X和Y值
結語
將.STEP指令與多種分析方法相結合，是一項有用的LTspice技能，能夠幫助用戶更深入地理解電路行為并做出設計取舍。
