【導讀】對于任何需要高速時鐘的產品設計，電磁兼容性(EMC)合規問題可能是一大困擾。本文從電磁(EM)場定向的角度概述了印刷電路板(PCB)設計，旨在幫助讀者一次性通過電磁干擾(EMI)合規性測試。用于降低EMI的技術也將減輕干擾，這體現了通用的PCB布局理念。本文分為三個部分。文章將首先介紹基本物理知識，幫助讀者了解為什么本文所述的技術能夠減輕PCB布局上的EMI。第2部分將舉例說明如何將第1部分的材料應用于實際電路板布局。最后，第3部分將討論滿足所提議解決方案的復雜電路板的PCB布局策略。
簡介
在設計過程中，為什么合規性往往是最后才考慮的因素？這通常是因為在開展任何實際測試之前，需先確保整個系統可用。如果在設計后期才發現問題，那么可能需要調整印刷電路板(PCB)，當產品設計周期的后期涉及到多人操作時，這項工作的成本總是很高。這種情況常令人可惜。但實際上，只需遵循本文中描述的最佳實踐，就必然可以符合電磁兼容性(EMC)（輻射、傳導或敏感性）要求。本文所述方法有助于將電磁干擾(EMI)合規性貫穿整個PCB的架構、設計和布局過程。本文的目的不僅僅是演示如何設計電路板以使其通過EMC測試，更是希望讀者能理解相關基本原則及工作原理，以便讀者可以在其他地方運用這些原則。
EMI、干擾和敏感性背后的基本原理非常簡單。減少EMI的關鍵就在于控制和約束電場與磁場。簡單來說，如果電磁(EM)場暴露在自由空間中并可以進一步擴展，干擾和EMI就會隨之產生。如何實現這種場約束？只需在電路板上（以及任何連接的電纜中）各處設計實現零凈加速電荷即可。這意味著對于每個正在加速的電荷，其附近都有另一個電荷可以沿與原始電荷相反的方向加速。當這些事件在遠場一起發生時，每個電荷的效應將能夠抵消。沒有了場能，就不會產生EMI或干擾。也就是說所有電磁場能量將會被約束在元件內部，或者約束在信號走線與接地層之間的PCB電介質中。上述理念適用于電路板上的走線，但事實上，孤立系統中帶有無約束場且長度較長的天線是更大的問題。我們將在日后的文章中討論這一主題。
電荷上靜態和動態力的物理知識
電荷只有暴露在電場中時才會移動。空間中給定位置的電場可以是靜態的（例如靜止電荷產生的場）。某一位置的電場也會隨時間而變化（例如運動電荷產生的場）。當電荷開始運動時，磁場便隨之產生。與電場類似，磁場既可以是靜態的，也可以隨時間變化。根據洛倫茲力公式F = q (E + vxB)，我們可以得知，磁場中的運動電荷會受到一個力，這個力的方向要么朝向產生磁場的運動電荷，要么遠離它們。由于只有電場才能對電荷施加力，因此磁場實際上是由相對論效應產生的電場。這是運動電荷原始庫侖場的一種表現形式。電場和磁場本質上是同一種物理現象，只是在不同的參考系下呈現出不同的形態。
當這些場隨時間而變化時，可能會產生輻射或EMI。電荷可以是靜態的，可以在空間中移動，或者被加速。只有當電荷被加速時，才會產生輻射。這本質上是簡單的事實：磁場本質上是電場，而加速電荷將導致該相對論場釋放其能量。加速電荷同時滿足安培定律和法拉第定律的條件，從而在空間中形成了傳播的電磁場。通過仔細研究下方所示的麥克斯韋方程組，我們可以從數學上解釋這一現象。其中，安培和法拉第提出的第三和第四個方程是理解輻射和EMI的關鍵。
電場的高斯定律：
磁場的高斯定律：
安培-麥克斯韋定律：
法拉第定律：
這些方程表明，除了使用電荷，還有其他方法可以產生電場和磁場。變化場或動態場也可以創建場，進而會在自由空間或PCB上傳播電磁場能量。坡印廷能量矢量描述了該能量的運動。
坡印廷矢量：
有電壓和電流的地方始終存在場。電磁場是信息和能量的載體。消除電磁場既不可行，也不可取。我們的目標是控制場的位置，以使電磁場不能對受擾電荷施加力（即避免干擾），也不會向自由空間輻射（即避免EMI）。
好消息是，如果PCB設計合理，就可以自動約束這些場。
無論是運動電荷還是靜止電荷，任何電荷分布都會自行排列，從而盡可能減少因電荷分布而存儲或耗散的能量。
這一規律不僅適用于靜電能，也適用于磁能。參與分布的電荷首先會自行排列，以盡可能減少存儲的能量。隨著時間推移，該排列將恢復成耗散盡可能少的能量。這種行為實際上是電荷之間相互作用力的結果。
那么，應如何設計電路板以盡可能減少其存儲的能量？這可以通過在信號和電源路徑附近設置接地層來實現。接地層的靠近使得銅幾何結構能夠存儲最少的電能和磁能。這是因為電場將從接地層獲取電荷，從而幾乎抵消從外部觀察到的凈電場，正如從該偶極外部所見。同樣，當電荷加速時，法拉第定律會在接地層中感應出電流，從而抵消外部磁場。在設計電路板時，應確保這種自然現象能夠順利發生。需要注意的是，這兩種效應幾乎是即時發生的，唯一的延遲是信號從電荷到接地層的傳播速度（即光速C）。
上文還描述了傳輸線路的屬性。大多數工程師對傳輸線路了如指掌，并且每天都會為高速電路使用傳輸線路。為了避免干擾和EMI，必須將這些傳輸線路技術融入所有PCB應用。微帶線傳輸線路可能是PCB設計中較常用的結構，基本上只是接地層上方的一條走線。理論上，這會將電場和磁場約束在走線和接地層之間的空間內。如圖1所示，在體積A中，麥克斯韋方程組表明，封閉的總電荷等于穿過該體積表面的電通量的積分。由于零電荷被包圍，且內部相等和相反電荷的分離發生在同一個地方，表面外的凈電場將趨近于零。傳輸線路，表面B，將包圍零加速電荷。麥克斯韋方程組表明，如果穿過表面B的凈電流為零，那么圍繞該表面的磁場的線積分也將趨近于零。根據法拉第定律，圍繞表面C的線積分同樣會趨近于零。
需要注意的是，傳輸線與接地層之間的空間不能為零（否則會導致外部場為零）。在RF和高速數字應用中，通常使用50 Ω的傳輸線以最大化信號帶寬。而對于電源電路，則使用阻抗低得多的設計，通常僅為幾歐姆。
值得注意的是，所有這些物理知識可歸納為三個良好實踐，在布局過程中應遵循這些實踐。下一部分將逐一介紹各個實踐。

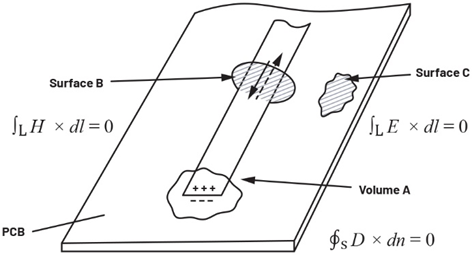

圖1.傳輸線路周圍的電場和磁場示意圖。
良好實踐
#1追求零凈加速電荷。
該實踐鼓勵設計人員關注PCB設計中的電流路徑。根據法拉第定律，考慮電路板布局是否允許自然提供抵消電流。請記住，任何電流的存在都意味著它在某一時刻經歷了變化，才能達到當前的值。
#2設計布局時，將電場和電磁場約束在特定的較小區域內。
這是第一個實踐的應用結果。如果布局設計能夠?qū)崿F(xiàn)零凈加速電荷，那么電場也會被有效地限制在特定區域內。在布局過程中，設計者需要特別關注這一點，因為無論是電場還是磁場，都是能量傳輸?shù)谋匾獥l件。
#3關注電磁場，而非僅僅關注電壓和電流。
能量和信息是通過電磁場實現的，而不是通過PCB上的銅線。如果微帶線有瑕疵，那么完全消除外部電磁場是不可能的。傳輸線路阻抗越大，場受到的約束就越少。幸運的是，阻抗較高的線路（最大帶寬時阻抗為50 Ω）通常以較低的電流工作，其初始值限制為電壓除以50 Ω特性阻抗。電源層的阻抗較低（這是理想狀態），但以較高的電流運行（這不太好），并且需要處于欠阻尼狀態（即具有最小的實際電阻），否則損耗會太大。這些高Q電路會產生顯著輻射，這一問題將在后續文章中詳細討論。從EMI的角度來看，自然現象實際上是在幫助設計者，而不是制造障礙——電荷總是會以消耗最少能量（無論是存儲還是耗散）的方式排列。
由于磁耦合或靜電耦合（互感和互容），PCB布局會引起EMI和干擾。這種耦合現象的產生，主要是因為PCB上用于傳輸能量和信息的結構并不完美，無法像同軸電纜那樣完全約束電磁場。波導（走線和接地層）之間的空間（電介質）將導致干擾和EMI，除非該幾何結構能夠完全約束場。
下一篇文章將深入討論實際電路板布局，介紹由于不完善的布局技術而導致的輻射源，并提供改進方法。我們將分析以下PCB布局中常見的情況。
在PCB上，發生以下情況時，通常會失去場約束：
信號在層間轉換
信號在公共接地層上方共用相同的空間
信號在共用接地層上方相互交叉
信號并行運行
出現場邊緣
信號沿微帶線或其他有缺陷的傳輸線路傳播
結論
本文介紹了為低輻射和EMI合規性測試設計電路板布局所需的基本物理知識和思維過程。通過分析，我們了解到只有電場可以作用于電荷，運動電荷產生的磁場實際上是一種相對論電場。電荷加速時，麥克斯韋方程組和坡印廷矢量揭示了場如何在自由空間中傳播。所有PCB銅幾何結構均可視為傳輸線路，能夠利用場對電荷的影響，將其約束在PCB的特定區域內。本文第2部分在此基礎之上，介紹了如何布局PCB以盡可能減少無約束場。這些無約束場正是干擾和EMI的主要來源。無約束場可能有兩個來源：電路本身或外界（敏感性）。下一篇文章將分別討論這兩個來源。
只需遵循以下三個良好實踐，即可兼顧關鍵點和所有物理效應。
良好實踐#1：追求零凈加速電荷。
良好實踐#2：設計布局時，將電場和電磁場約束在特定的較小區域內。
良好實踐#3：關注電磁場，而非僅僅關注電壓和電流。
無論是運動電荷還是靜止電荷，任何電荷分布都會自行排列，從而盡可能減少因電荷分布而存儲或耗散的能量。
參考文獻
Richard P. Feynman、Robert B. Leighton和Matthew Sands。費曼物理學講義，盒裝：新千年版。Basic Books，2011年1月。
Johnson, Howard W.和Martin Graham。High-Speed Digital Design: A Handbook of Black Magic，PTR Prentice Hall，1993年4月。
Ralph Morrison。Fast Circuit Boards: Energy Management，John Wiley & Sons Publications，2018年1月。
