【導讀】800V高壓平臺正在成為新能源汽車的標配，碳化硅也從可選配置變成了決定續航和快充表現的核心器件。與此同時，AI算力中心的爆發帶動了高壓直流和固態變壓器等新供電架構的興起，給碳化硅打開了第二條增長通道。兩條曲線同時向上，意味著寬禁帶半導體已經走出了早期的試探階段，進入了規模化商用的深水區。但行業競爭的焦點也在轉移——不再只看數據表上的導通電阻，而是比誰的制造體系更穩定、誰對系統工程的理解更深、誰能在長生命周期里守住可靠性底線。
風口追逐參數，產業敬畏工程。作為擁有深厚汽車工程底蘊與完整垂直整合制造（IDM）能力的先行者，博世正以其技術積淀與全球化布局，交出一份屬于工業巨頭的碳化硅答卷。
跨大西洋雙Fab布局：以全球產能韌性托底產業升級
在地緣波動與供應鏈重組加劇的當下，交付的確定性與韌性，已經與技術實力站在了同等高度。車規級半導體的終極門檻，從來不僅是實驗室中的性能極限，更在于數以千萬計出貨量下的極高一致性與穩定供貨。
為此，博世構建了以德國羅伊特林根與美國羅斯維爾為核心的跨大西洋雙晶圓制造網絡。這套布局并非簡單的產能疊加，而是涵蓋風險對沖與工藝同源的系統性設計：
制造分流與合規保障： 德國羅伊特林根作為技術原點，積累了成熟的碳化硅規模化量產經驗；美國羅斯維爾工廠則承接200毫米（8英寸）晶圓的商業化制造。雙工廠工藝同源、測試對齊，不僅對沖了單一產地的供給風險，更能靈活適配全球化客戶對原產地合規的多樣化訴求。
大尺寸晶圓的代際躍遷： 200毫米晶圓是推動碳化硅技術從高端車型下沉至主流大眾市場的關鍵抓手。博世已實現從150毫米到200毫米晶圓制造的全面升級，并通過規模化量產進一步提升制造效率與產能，以規模化制造能力承接全球電動化與能源轉型的需求增長。

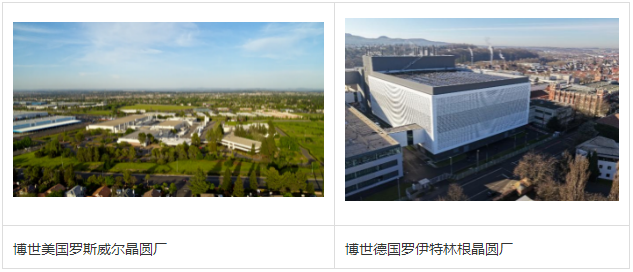

博世美國羅斯威爾晶圓廠 博世德國羅伊特林根晶圓廠
突破“參數”內卷：第三代溝槽柵的可靠性哲學
優秀的碳化硅芯片，從來不是一張紙面參數的單點突破，而是芯片架構、封裝工藝、驅動協同與可靠性工程的合力體現。
面對行業長期存在的“導通損耗、短路魯棒性、柵氧壽命”三角權衡難題，博世堅持自主掌控的雙通道溝槽柵技術路線，并推出了全新的第三代碳化硅 MOSFET，在底層微觀結構上實現了關鍵的工程突破：
根源級柵氧保護： 第三代器件在溝槽底部創新性地引入了深P型屏蔽區，在關斷狀態下大幅分擔柵氧化層的電場應力，從物理機制上保障了長期運行下的門極壽命。
短路安全裕度提升： 配合精細化設計的JFET區域，第三代技術不僅進一步降低了比導通電阻，更將短路耐受能力提升了約10%，為電驅系統提供了更充裕的安全響應窗口。
芯片與系統的協同優化： 憑借對逆變器真實工況應力的深刻理解，博世將整車級系統需求前置到芯片定義階段，做到了極低的米勒比值，有效抑制了高速開關工況下的寄生導通風險，實現芯片與驅動方案的無縫匹配。
超越行業常規標準的可靠性驗證，構成了博世技術哲學的底色。無論面對高溫柵偏、動態耐久還是極端應力工況，博世始終將全生命周期的穩定輸出置于第一準則。
車規級基因平移：賦能AI算力基礎設施
汽車級的嚴苛可靠性，恰恰是算力電源賽道邁向高壓、高效時最稀缺的品質。博世正將經過嚴格車規驗證的碳化硅技術，平移拓展至AI數據中心等算力基礎設施領域。
面對AIDC供電架構從傳統交流向高壓直流演進的趨勢，博世打造了覆蓋車載與工業全場景的產品矩陣：
多元化封裝布局： 從基礎的TO-247-4L、D2PAK，到面向高功率密度的QDPAK和HVCPAK頂側冷卻封裝。其中，QDPAK雙向開關器件可完美適配三電平拓撲，大幅提升電源模塊的功率密度。

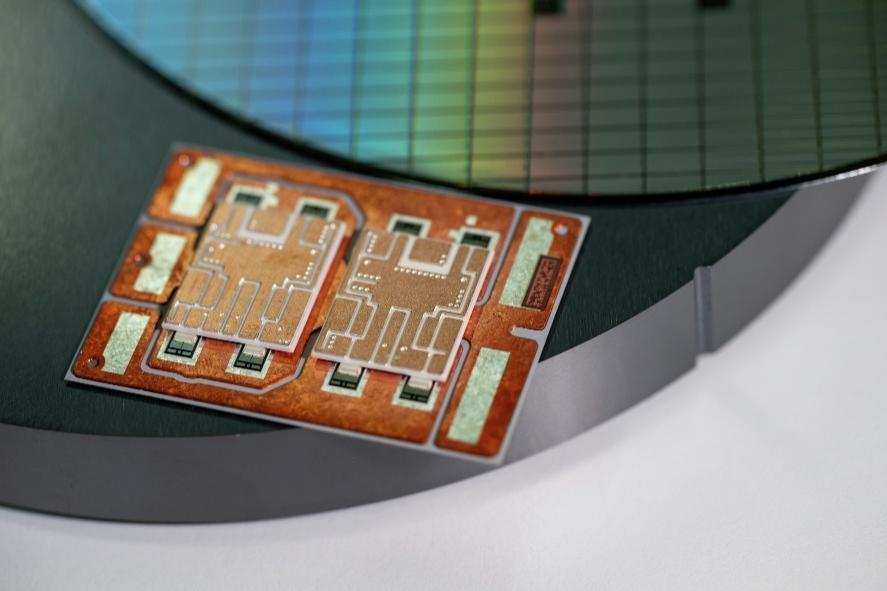

前沿嵌入式互連： 面向更高集成度需求，博世創新的S-Cell裸片銅金屬化技術支持PCB嵌入式封裝，實現了極低的寄生電感與卓越的散熱表現。
汽車與AI算力雙賽道的并行，賦予了博世跨行業動態調配產能的彈性，也讓工業與算力客戶得以共享車規級制造帶來的品質紅利。

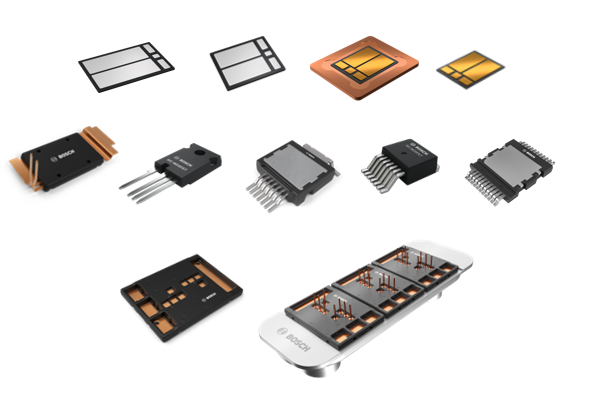

博世碳化硅產品家族
根植本土，攜手出海：構建開放共贏的產業共同體
在迭代迅速且極具活力的中國市場，博世跳出單純“單向技術輸入”的傳統模式，深化“本土研發+本土制造+生態共創”的落地路徑：
敏捷的本土工程與制造閉環： 依托本土新能源核心部件研發制造基地及快速爬坡的碳化硅功率模塊產線，博世將封裝、測試與應用集成深度扎根中國，顯著縮短了從樣件開發到規模量產的響應周期。本土應用開發與FAE團隊更在新項目早期便深度參與整車方案定義，敏捷響應本土400V與800V平臺的差異化需求。
開放彈性的商業矩陣： 博世打破傳統零部件供應模式，提供分層式的產品方案。客戶既可以選用完整的電驅動總成，也可以靈活采購碳化硅裸芯片或分立器件，全面兼容整車企業與Tier 1自主研發的多元化趨勢。
賦能本土產業鏈全球化： 依托跨大西洋的雙晶圓制造底座與遍及全球的服務網絡，博世致力于成為中國客戶進軍全球市場的堅實后盾，在合規準入、供應鏈保障和全球交付層面提供全方位賦能。
放眼工業史，每一次能源與算力的變革，都需要底層半導體技術的堅實托底。碳化硅賽道的深水區，考驗的是制造的韌性、系統的縱深、對安全的敬畏以及穿越產業周期的定力。
立足二十余年的寬禁帶半導體積累，博世將繼續踐行“科技成就生活之美”的承諾，以系統級工程能力構筑產業基石，與中國及全球伙伴攜手共贏綠色智能的未來。
結論
碳化硅賽道走到現在，參數競賽的階段正在過去，真正決定誰能走得更遠的，是制造的韌性、系統的整合能力和對安全的敬畏。博世在這方面的底子確實厚——跨大西洋的雙Fab布局覆蓋了150毫米到200毫米的產能升級，給了它抗風險的底氣；第三代溝槽柵技術沒有去卷紙面數字，而是把重心放在了柵氧保護和短路耐受這些跟長期可靠性直接相關的環節。更值得關注的是，博世正在把車規級的品質標準平移給AI算力基礎設施，同時在中國市場走本土研發和制造的路子，用靈活的芯片和模塊供應方式配合客戶自主開發的趨勢。
