【導讀】信號調理鏈路里最磨人的需求，往往不是要最高帶寬或最強驅動，而是"既要又要"。微弱傳感器信號不能被運放自身的失調電壓淹沒，高阻抗傳感器的真實輸出不能被偏置電流帶偏，電池供電的系統還得把功耗壓住，同時要在鋰電池從滿電到欠壓的全區間穩定工作。
傳統的精密雙極性運放常常卡在靜態電流與失調的折中上——把失調壓低，靜態電流就上去了；想省電，失調又兜不住。對傳感器接口、溫度測量、電子衡器這類直流高增益、長周期量產的設計，這種折中往往比紙面參數更影響落地。

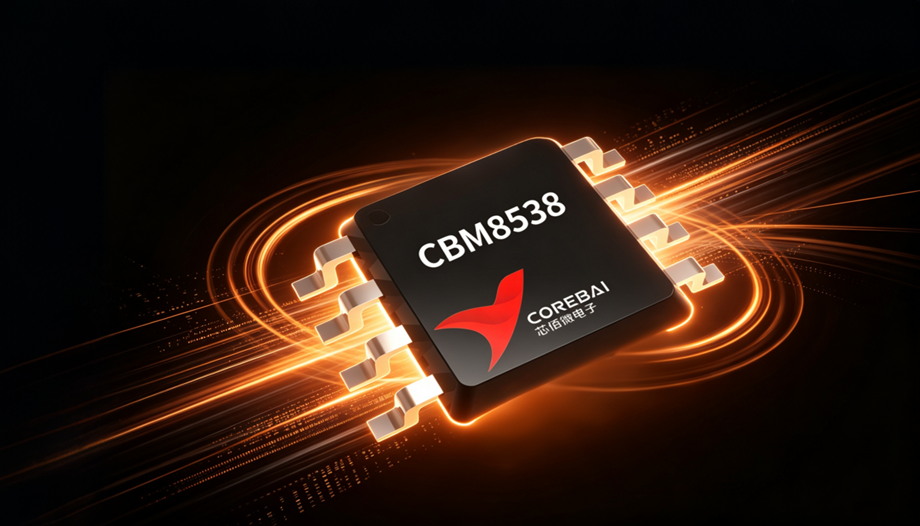

芯佰微 CBM8538 是一款國產 CMOS自動調零（Auto?Zero，自穩零）單通道精密運算放大器，對標進口 AD8538，依托內部自動調零架構實現極低失調與近乎零溫漂，同時兼顧軌到軌輸入輸出、低功耗、工業寬溫工作能力，為傳感器前端、便攜測量儀器、電池供電設備提供高可靠國產化信號鏈方案。
架構與核心參數
CBM8538 采用 CMOS 工藝，定位為通用精密微功耗運算放大器。器件支持單電源 2.7V 至 5.5V，亦支持雙電源 ±1.35V 至 ±2.5V 工作；輸入共模范圍覆蓋 0 至 V+（軌到軌輸入），輸出在輕載下逼近電源軌（近軌輸出），在低壓供電時也能給出接近電源擺幅的動態范圍。全系工作溫度 ?40℃ 至 +125℃，屬于工業級溫度跨度。

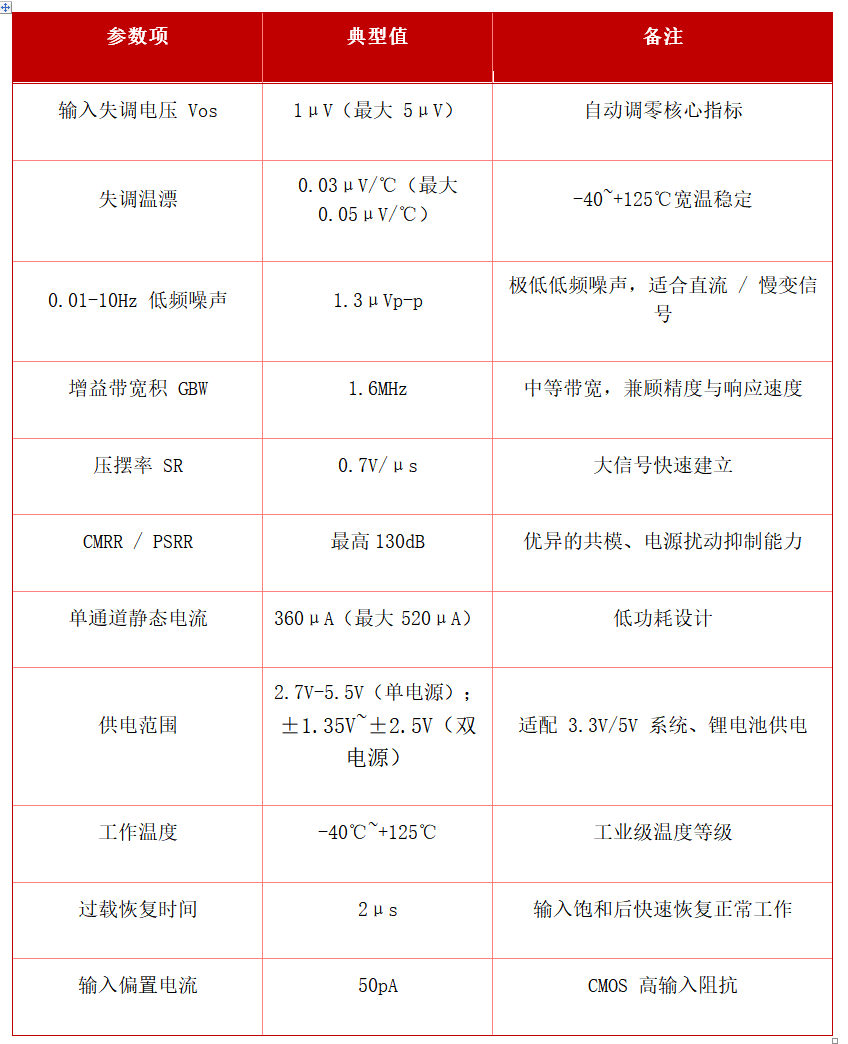

關鍵性能指標：
器件單位增益穩定，無需外接相位補償電容，簡化外圍電路設計。在 2.7V 低壓供電條件下，核心性能保持穩定，適合鋰電池供電系統。
工程上核心看點
1、微伏級失調配極低溫漂，是直流鏈路的底色。
典型失調電壓僅 1μV，最大 5μV；溫漂典型 0.03μV/℃。在?40℃~+125℃共 165℃的溫度跨度中，溫漂帶來的附加失調約 5μV，疊加初始失調后整體仍維持在微伏級別，這對電子衡器、高精度溫度測量這類直流增益很高的鏈路尤為關鍵。
2、CMOS 高輸入阻抗，適配高阻傳感器
輸入偏置電流 50pA，適合熱電堆、光電二極管、高阻橋式傳感器等源阻抗較高的信號源；可以把偏置電流在傳感器內阻上產生的偏移誤差控制在很低水平，保護微弱原始信號不被電路本身噪聲淹沒。
3、微功耗與寬壓域，直連電池場景。
工作電壓下限 2.7V，可以適配單節鋰電池、紐扣電池供電產品；單通道典型靜態電流 360μA，兼顧精度與功耗。軌?到?軌輸出在輕載時可以非常接近電源電平，最大化 ADC 采樣輸入動態范圍，避免小信號削波失真。
4、多封裝選型，覆蓋不同硬件設計需求。
典型落地場景
CBM8538 主打直流、低頻微弱信號調理，適合如下設備：
傳感器信號前端：壓力傳感器、應變計稱重橋式電路、熱電堆、RTD / 熱電偶信號放大
高精度溫度測量模塊、工業與便攜式測量儀表
便攜醫療檢測設備、手持數據記錄儀
有源濾波器、基準電壓緩沖電路
電源采樣、逆變器信號調理電路
常用電路拓撲：差分放大器、同相 / 反相放大、儀表放大器前級、單電源有源低通濾波器。
板級設計要點
自動調零精密運放的最終精度高度依賴 PCB 實現，芯片本身的優異指標，需要良好布線才能發揮。
1. 電源去耦：電源引腳就近放置 0.1μF 去耦電容，降低電源噪聲干擾。
2. 抑制 PCB 熱電勢（塞貝克效應）：輸入信號走線盡量短；輸入差分路徑做等長對稱布線；必要時增加保護環（Guard Ring）布局；避免輸入節點直吹氣流，防止局部溫差引入額外誤差。異種金屬接點會帶來 0.1μV/℃以上的額外漂移，會抵消芯片本身低溫漂優勢。
3. 輸入過壓防護：當輸入信號超出電源軌超過 0.5V，需要外部限流，保證輸入電流≤10mA。
4. 負載穩定性：更大容性負載建議輸出串聯隔離電阻。
5. 定位說明：本芯片主打直流低頻精密測量，帶寬 1.6MHz，不適合高頻交流信號處理。
需要客觀認識的邊界
CBM8538 的定位是精密直流與低頻信號調理，而非高速放大。增益帶寬積 1.6MHz，適合直流到幾十千赫茲信號；音頻以上、要求超快速建立時間的場景，應選擇更高帶寬運放。產品屬于自動調零架構，內部斬波會存在微弱時鐘雜散，后端 ADC 采樣可配合 RC 濾波處理。0.01~10Hz 噪聲 1.3μVp?p，滿足絕大多數精密測量；如果追求極致超低噪聲，需要重新評估選型。即便芯片漂移極低，整機系統依然建議保留少量校準余量，抵消 PCB 熱電勢、傳感器本身帶來的誤差。
選型小結
如果你正在做傳感器信號調理、工業儀表、便攜測量設備，遇到零點漂移大、溫漂誤差高、希望減少外部校準電路，CBM8538 是高性價比國產精密運放選型。
